Vision Miner 22 IDEX V3 High-Temp - FDM 3D-Drucker

Der 22 IDEX V3 High-Temp von Vision Miner ist ein industrieller 3D-Drucker, der für die Verarbeitung von Hochleistungsthermoplasten wie PEEK, PEKK, ULTEM™, PEI, PPSU, Nylon, PC und ABS entwickelt wurde. Ausgestattet mit zwei unabhängigen Extrudern, die Temperaturen bis zu 500 °C erreichen, einer aktiv beheizten Kammer mit 100 °C und einer Bauplattform mit 200 °C, die über drei Motoren und eine echte automatische Nivellierung verfügt, bietet sie ein vollständig offenes Materialsystem, das Automatisierung, Benutzerfreundlichkeit und optimierte Kosten für den Hochtemperatur-3D-Druck kombiniert.

Video 1: Vorstellung des industriellen 3D-Druckers 22 IDEX V3 High-Temp von Vision Miner.

Neuerungen in Version V3

Der 22 IDEX V3 ist das Ergebnis jahrelanger Verbesserungen, die auf den Erfahrungen von Ingenieuren, Druckwerkstätten und Herstellern weltweit basieren. Er enthält interne, externe, mechanische, Software- und Firmware-Updates, die ihn zur bisher fortschrittlichsten Version machen:

Duet 3 Mainboards mit mehr RAM, höherer Rechenleistung und verbessertem Firmware; vollautomatische XYZ-Kalibrierung, einsatzbereit ab Werk; über 100 Mikroanpassungen für ein verbessertes Benutzererlebnis sowie thermische Optimierungen, die den zuverlässigen Druck von Hochleistungs-Polymeren ermöglichen.

Video 2: Ein Benutzer führt Drucktests mit verschiedenen Filamenten durch.

Hohe Produktivität mit industriellen Materialien

Von ersetzbaren Luft- und Raumfahrtteilen bis zu autoklavierbaren und sterilisierbaren Werkzeugen für medizinische Anwendungen ermöglicht der 22 IDEX V3 das Arbeiten mit funktionellen Polymeren und Verbundwerkstoffen, die gegen Chemikalien und Strahlung beständig sind. Er kann metallersetzende Hochtemperatur-Thermoplaste verarbeiten und produziert damit Vakuumformen, Biegewerkzeuge und andere Bauteile für die Serienfertigung in der Automobil-, Medizin-, Industrie- und Luftfahrtbranche.

Foto 1: Der 22 IDEX V3 kann großvolumige Teile für zahlreiche Anwendungen drucken. Quelle: Vision Miner.

Hochleistungsextrusion: Doppelter Hotend mit 500 °C

Im Gegensatz zu anderen Druckern erreichen beide Extruder 500 °C, wodurch der Betrieb in Multi-Material-, Duplikations-, Spiegel- oder löslichen Stützmaterial-Modi möglich ist. Dies garantiert maximale Vielseitigkeit für komplexe und kontinuierliche Produktionsprojekte.

Foto 2: Teil, gedruckt mit dem 22 IDEX V3 High-Temp. Quelle: Vision Miner.

Selbstnivellierende Bauplattform bei 200 °C

Das Druckbett verfügt über drei Z-Motoren, die eine echte automatische Nivellierung ermöglichen und manuelle Kalibrierungen überflüssig machen. Zusätzlich bietet das System ein dynamisches Mesh-Leveling mit über 128 Messpunkten, um die Düse an Unebenheiten der Oberfläche anzupassen. Der viermotorige XY-Rahmen sorgt automatisch für Präzision und Ausrichtung im Laufe der Zeit.

Video 3: Der 22 IDEX V3 verfügt über eine selbstnivellierende Plattform, die keine manuellen Einstellungen erfordert.

Beheizte Kammer über 100 °C

Der Druckraum erreicht Temperaturen von über 100 °C – entscheidend für das Drucken technischer Polymere. Zwei Thermistoren überwachen die Temperatur, während zusätzliche Konvektionslüfter für eine gleichmäßige Wärmeverteilung sorgen, was zu Bauteilen mit stabilen und konsistenten mechanischen Eigenschaften führt.

Volle Kompatibilität mit offenen Materialien

Mit einem offenen 1,75-mm-Extrusionssystem schränkt der 22 IDEX V3 den Benutzer nicht auf proprietäre Materialien ein. Jeder handelsübliche Filamenttyp kann verwendet werden, einschließlich zertifizierter Materialien wie FAR 25.853 und UL94 V0. Dies bietet maximale Flexibilität für Projekte, die industrielle oder luftfahrtspezifische Standards erfordern.

Präzisionsbewegungssystem

Der Drucker ist auf einem massiven Stahlrahmen aufgebaut, der auch bei hohen Temperaturen stabil bleibt. Er verfügt über ein Bewegungssystem mit Linearschienen, 12-mm-Kevlar-Riemen, kinematischen Kupplungen auf der Z-Achse und einem leicht zugänglichen Riemenspannungssystem. Das Ergebnis: hohe Präzision, Langlebigkeit und geringer Wartungsaufwand.

Fortschrittliche Kalibrierung und Automatisierung

Der 22 IDEX V3 verfügt über eine automatische XY-Düsen-Ausrichtung, die wiederholte manuelle Kalibrierungen überflüssig macht. Sein automatisches XYZ-Kalibrierungs- und Selbstnivellierungssystem sorgt dafür, dass jeder Druckvorgang auf der exakten Höhe beginnt – für gleichbleibende Ergebnisse von der ersten Schicht an.

Video 4: Der 22 IDEX V3 verfügt über ein fortschrittliches Nivelliernetz mit über 128 Messpunkten, das Bettunregelmäßigkeiten erkennt und präzise, automatische Kalibrierung gewährleistet.

Rauchabsaugung und Sicherheit in der Produktion

Ausgestattet mit Standardanschlüssen für BOFA-Rauchabsauger mit 2-Zoll-Schläuchen übertrifft der 22 IDEX die einfachen HEPA + Aktivkohlefilter anderer Drucker und sorgt für Sicherheit in Produktionsumgebungen. Darüber hinaus schützt das automatische Abschaltsystem vor Überhitzung, elektrischen Störungen oder Wärmeverlusten. Solid-State-Relais und hochwertige Verkabelung gewährleisten einen zuverlässigen Dauerbetrieb.

Hochwertige Komponenten

Er ist mit Bondtech LGX Pro Dual-Drive-Extrudern an beiden Hotends und Slice Engineering Copperhead-Hotends ausgestattet, die für ihren konstanten thermischen Fluss und präzise CNC-Bearbeitung bekannt sind. Diese Komponenten gewährleisten eine stabile Extrusion selbst bei komplexen Materialien wie kohlefaserverstärktem PEEK.

Software und Fernsteuerung

Der Drucker nutzt die offene RepRap-Firmware auf Duet 3 und ist mit allen gängigen Slicern kompatibel. Er enthält vorkonfigurierte Profile für PrusaSlicer mit Hochleistungsmaterialien wie PEEK, kohlefaserverstärktem Nylon oder PCTG, kann aber auch mit jeder bevorzugten Software verwendet werden. Die Steuerung erfolgt über Computer, Tablets oder Smartphones über die integrierte Webschnittstelle, mit Ethernet- und modularer WLAN-Unterstützung.

Fazit

Der 22 IDEX V3 High-Temp ist ein produktionsbereiter industrieller 3D-Drucker, der jeden technischen Kunststoff von PLA bis PEEK verarbeiten kann. Seine Kombination aus doppelter 500 °C-Extrusion, 200 °C-Selbstnivellierungsplattform, 100 °C-beheizter Kammer, Präzisionsbewegungssystem und fortschrittlicher Automatisierung macht ihn zum ultimativen Werkzeug für die hochwertige additive Fertigung in der Automobil-, Medizin-, Ingenieur- und Luftfahrtindustrie.

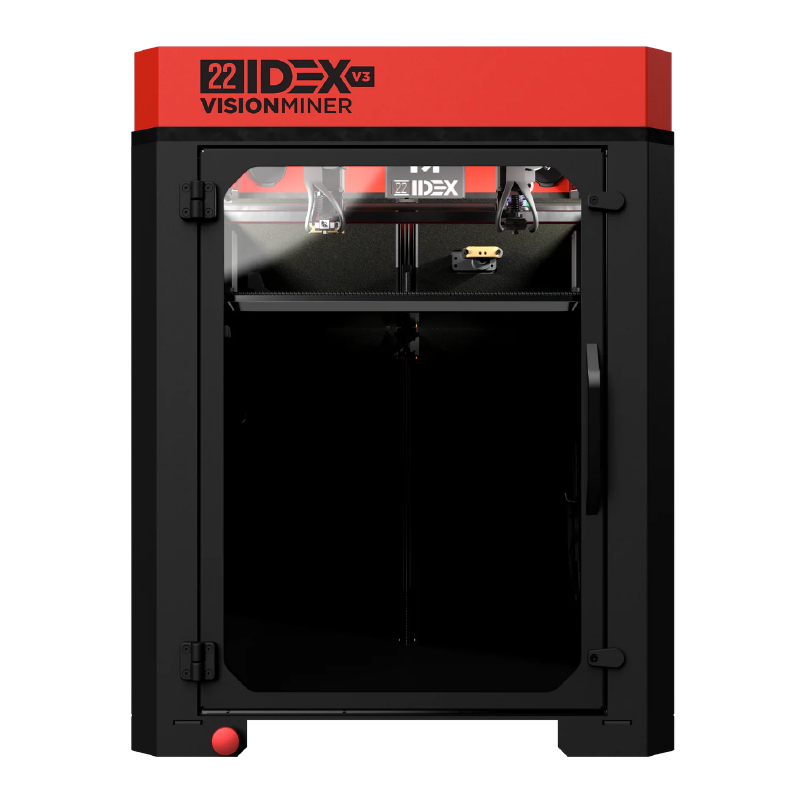

Foto 3: Industrieller 3D-Drucker 22 IDEX V3 High-Temp. Quelle: Vision Miner.
