Vision Miner 22 IDEX V3 High-Temp - Imprimante 3D FDM

La 22 IDEX V3 High-Temp de Vision Miner est une imprimante 3D industrielle conçue pour travailler avec des thermoplastiques haute performance tels que le PEEK, le PEKK, l’ULTEM™, le PEI, le PPSU, le Nylon, le PC et l’ABS, entre autres. Équipée de deux extrudeuses indépendantes atteignant 500 °C, d’une chambre chauffée activement à 100 °C et d’une plateforme de fabrication atteignant 200 °C avec un triple moteur et une véritable mise à niveau automatique, elle offre un système de matériaux totalement ouvert combinant automatisation, facilité d’utilisation et coût optimisé pour la fabrication additive à haute température.

Vidéo 1 : Présentation de l’imprimante industrielle 22 IDEX V3 High-Temp de Vision Miner.

Nouveautés de la version V3

La 22 IDEX V3 est le résultat de plusieurs années d’améliorations fondées sur l’expérience d’ingénieurs, d’ateliers d’impression et de fabricants du monde entier. Elle intègre des mises à jour internes, externes, mécaniques, logicielles et de micrologiciel qui en font la version la plus avancée à ce jour :

Cartes mères Duet 3 avec plus de mémoire RAM, une puissance de traitement accrue et un firmware amélioré ; calibration XYZ entièrement automatisée, prête à l’emploi dès la sortie de la boîte ; plus de 100 micro-ajustements améliorant l’expérience utilisateur ; et des optimisations thermiques permettant d’imprimer des ultra-polymères avec une fiabilité totale.

Vidéo 2 : Un utilisateur réalise des essais d’impression avec différents filaments.

Haute productivité avec des matériaux industriels

Des pièces de rechange aérospatiales aux outils autoclavables et stérilisables pour applications médicales, la 22 IDEX V3 permet de travailler avec des polymères fonctionnels et composites résistants aux produits chimiques et aux radiations. Capable de traiter des thermoplastiques de substitution métallique à haute température, cette imprimante permet de fabriquer aussi bien des moules à vide que des outillages industriels, offrant des composants prêts à l’emploi pour les secteurs automobile, médical, industriel et aérospatial.

Photo 1 : L’imprimante 22 IDEX V3 permet d’imprimer des pièces de grand volume pour de multiples applications. Source : Vision Miner.

Extrusion haute performance : double hotend à 500 °C

Contrairement à d’autres imprimantes, les deux extrudeuses atteignent 500 °C, permettant de travailler en mode multi-matériaux, duplication, miroir ou avec supports solubles. Cela garantit une polyvalence maximale pour les projets complexes et la production continue.

Photo 2 : Pièce créée avec la 22 IDEX V3 High-Temp. Source : Vision Miner.

Plateforme d’impression auto-nivelante à 200 °C

Le plateau d’impression comprend trois moteurs Z permettant une véritable mise à niveau automatique, supprimant le besoin de calibration manuelle. De plus, le système intègre une mise à niveau par maillage dynamique de plus de 128 points, assurant que l’extrudeuse s’adapte à toute variation de surface. Le portique XY à quatre moteurs maintient la précision et l’alignement automatiquement au fil du temps.

Vidéo 3 : L’imprimante 22 IDEX V3 dispose d’une plateforme auto-nivelante ne nécessitant aucun réglage manuel.

Chambre chauffée à plus de 100 °C

L’environnement de fabrication atteint plus de 100 °C, essentiel pour l’impression de polymères techniques. Deux thermistances contrôlent la température de la chambre, tandis que des ventilateurs de convection auxiliaires assurent une température homogène, produisant des pièces aux propriétés mécaniques fiables et constantes.

Compatibilité totale avec les matériaux ouverts

Avec un système d’extrusion ouvert de 1,75 mm, la 22 IDEX V3 ne limite pas l’utilisateur à des matériaux propriétaires. Il est possible d’utiliser n’importe quel filament du marché, y compris des matériaux certifiés FAR 25.853 et UL94 V0. Cela garantit une flexibilité totale pour les projets nécessitant des normes industrielles et aérospatiales.

Système de mouvement de précision

L’imprimante est construite sur un châssis en acier massif qui maintient la stabilité même à haute température. Elle comprend un système de mouvement avec rails linéaires, courroies en Kevlar de 12 mm, accouplements cinématiques sur l’axe Z et un système de tension facile d’accès. Le tout garantit précision, durabilité et faible maintenance.

Calibration et automatisation avancées

La 22 IDEX V3 intègre l’alignement automatique des têtes XY, éliminant les calibrations manuelles répétitives. Son système de calibration automatique XYZ et de mise à niveau garantit que chaque impression commence à la hauteur exacte, assurant des résultats constants dès la première couche.

Vidéo 4 : L’imprimante 22 IDEX V3 inclut un maillage de nivellement avancé avec plus de 128 points de mesure pour détecter les irrégularités du plateau et garantir une calibration automatique précise.

Extraction des fumées et sécurité en production

Équipée de connexions standard pour extracteurs de fumées BOFA avec tuyaux de 2 pouces, la 22 IDEX dépasse les filtres de base HEPA + charbon actif des autres imprimantes, garantissant la sécurité dans les environnements de production. De plus, son système d’arrêt automatique protège contre la surchauffe, les défaillances électriques ou les fuites thermiques. Les relais à semi-conducteurs et le câblage de haute qualité renforcent sa fiabilité en fonctionnement continu.

Composants haut de gamme

Elle intègre des extrudeuses Bondtech LGX Pro à double engrenage sur les deux hotends et des hotends Slice Engineering Copperhead, reconnues pour leur flux thermique constant et leur usinage CNC de précision. Ces composants garantissent une extrusion stable, même avec des matériaux complexes comme le PEEK chargé en fibre de carbone.

Logiciel et contrôle à distance

L’imprimante utilise un firmware ouvert RepRap basé sur Duet 3, offrant une compatibilité avec tous les slicers du marché. Elle inclut des profils préconfigurés pour PrusaSlicer avec des matériaux haute performance tels que le PEEK, le nylon renforcé de fibres de carbone ou le PCTG, tout en permettant d’utiliser le logiciel préféré de l’utilisateur. Le contrôle peut se faire depuis un ordinateur, une tablette ou un smartphone via l’interface web intégrée, avec Ethernet et Wi-Fi modulaire inclus.

Conclusion

La 22 IDEX V3 High-Temp est une imprimante 3D industrielle prête pour la production, capable de traiter n’importe quel polymère technique du marché, du PLA au PEEK. Sa combinaison de double extrusion à 500 °C, plateau auto-nivelant à 200 °C, chambre chauffée à 100 °C, système de mouvement de précision et automatisation avancée en fait l’outil ultime pour la fabrication additive haut de gamme dans les secteurs automobile, médical, industriel et aérospatial.

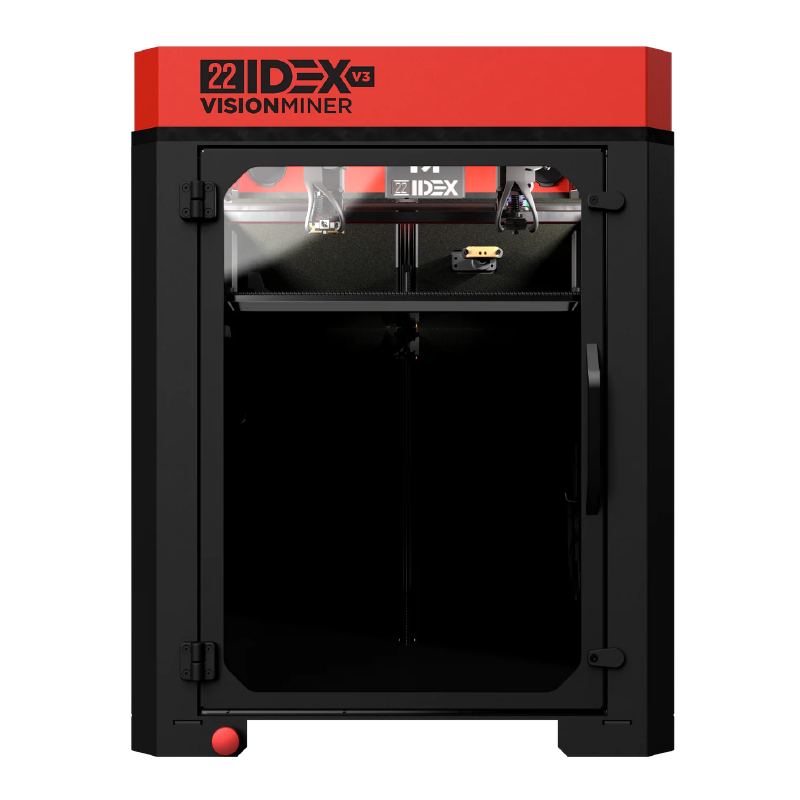

Photo 3 : Imprimante industrielle 22 IDEX V3 High-Temp. Source : Vision Miner.
