Display Nav Left

Sprache:

Vergleichen

Sie müssen angemeldet sein, um Ihre Wunschliste verwalten zu können.

PPA-CF - Bambu Lab

Ref.: BL-PPA-CF-K-175-750G

128,92 €

zzgl. MwSt.

Durchmesser

Format

Farbe

Menge

Auf Lager 0 Einheiten sofort lieferbar.
Einheiten verfügbar für den Versand in 5 - 8 Tagen Lieferbar innerhalb von 5 - 8 Tagen

Produkt mit diesen Eigenschaften vorübergehend nicht auf Lager. Wählen Sie eine andere Kombination.

Verfügbarkeitshinweis:

Ungefähre Lieferung: Mittwoch 29 Oktober - Montag 3 November

Kehrt zurück

Nach Informationen fragen

Das PPA-CF von Bambu Lab ist ein mit Kohlefaser verstärktes Nylon-Filament, das die Standards des professionellen 3D-Drucks neu definiert. Seine Festigkeit und Steifigkeit sind vergleichbar mit Metall und bieten eine mechanische Leistung, die dem herkömmlichen PA6-CF überlegen ist. Es ermöglicht die Herstellung von mechanischen Teilen, Automobilkomponenten und hochpräzisen Prototypen mit außergewöhnlicher Haltbarkeit. Seine Stabilität gegenüber Feuchtigkeit und Beständigkeit gegen extreme Temperaturen gewährleisten zuverlässige Ergebnisse in anspruchsvollen Umgebungen und kritischen Industrieanwendungen.

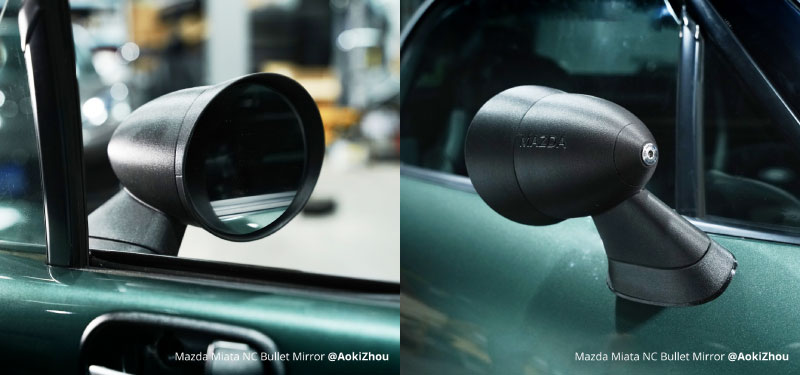

Spiegel für einen Mazda Miata, gedruckt mit dem PPA-CF-Filament, verstärkt mit Kohlefaser

Foto 1: Spiegel für einen Mazda Miata, gedruckt mit dem PPA-CF-Filament, verstärkt mit Kohlefaser. Quelle: Bambu Lab

Dieses Filament garantiert exakte Reproduktionen von Designs, verhindert Verformungen und erhält die Maßhaltigkeit jedes Prototyps. Mit einer deutlich geringeren Feuchtigkeitsaufnahme als andere verstärkte Nylons behält Bambu PPA-CF seine mechanischen Eigenschaften sogar unter Wasser, was es ideal für die Herstellung von Paddeln, Bootspropellern und Surfbrettern macht.

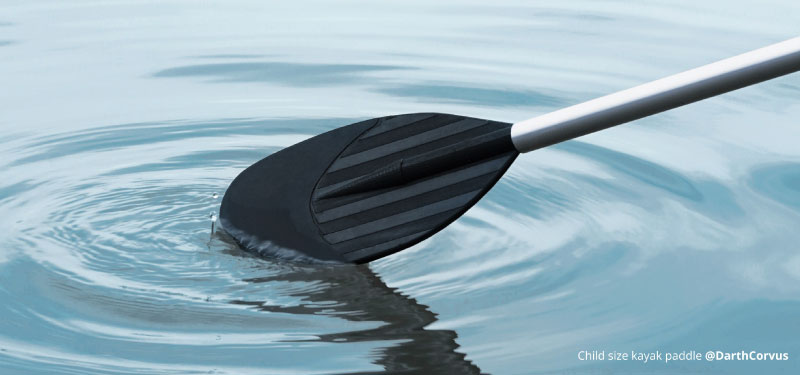

Foto 2: PPA-CF bietet stabile Leistung sogar unter Wasser, da es 66 % weniger Feuchtigkeit aufnimmt als PA6. Das macht es ideal für Teile wie Propeller oder Surfbretter. Quelle: Bambu Lab

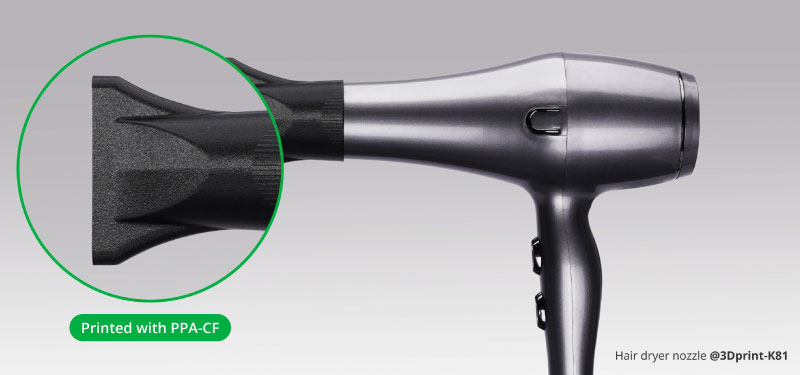

Darüber hinaus hält es Temperaturen von bis zu 227 °C stand, ohne die Struktur der Teile zu beeinträchtigen, was es ideal für Komponenten macht, die in industriellen, automobilen oder mechanischen Umgebungen eine hohe Hitzebeständigkeit erfordern.

Bambu PPA-CF ist kompatibel mit den Druckern P1S, X1C und X1E, sofern eine gehärtete Stahldüse und ein geschlossener Bauraum verwendet werden. Die Verwendung mit 0,2 mm Düsen oder AMS/AMS Lite-Systemen wird nicht empfohlen.

Filamentvergleich: Wärmeformbeständigkeitstemperatur

Filament	PLA Basic	PETG HF	ABS	ASA	PC	PA6-CF	PAHT-CF	PET-CF	PPA-CF
Wärmeformbeständigkeit / ℃ (0,45 MPa)	57	69	87	100	117	186	194	205	227

Foto 3: Bambu PPA-CF hält längerer Hitzeeinwirkung stand, ohne an Festigkeit oder Stabilität zu verlieren, und ist daher perfekt für industrielle, mechanische und automobile Teile. Quelle: Bambu Lab

Fazit

Bambu PPA-CF positioniert sich als das ultimative 3D-Filament für Ingenieurwesen und professionelle Fertigungsanwendungen. Seine Kombination aus metallähnlicher Festigkeit, extremer Hitzebeständigkeit, Feuchtigkeitsstabilität und Kompatibilität mit Hochleistungsdruckern ermöglicht die Herstellung zuverlässiger und langlebiger Teile. Für Projekte, die höchste Präzision und Industriequalität erfordern, ist Bambu PPA-CF die ideale Lösung, die konsistente und professionelle Ergebnisse bei jedem Druck gewährleistet.

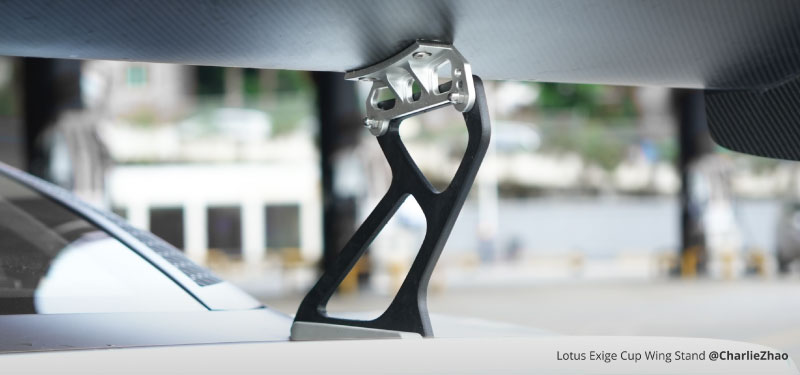

Das PPA-CF-Filament bietet eine Festigkeit, die nahe an Metall herankommt, 48 % stärker und 102 % steifer als PA6-CF, ideal für anspruchsvolle Ingenieuranwendungen und den Ersatz von Automobil- und Industrieteilen mit maximaler Haltbarkeit und Zuverlässigkeit.

Foto 4: Das PPA-CF-Filament bietet eine Festigkeit, die nahe an Metall herankommt, 48 % stärker und 102 % steifer als PA6-CF, ideal für anspruchsvolle Ingenieuranwendungen und den Ersatz von Automobil- und Industrieteilen mit maximaler Haltbarkeit und Zuverlässigkeit. Quelle: Bambu Lab

Allgemeine Informationen
Material	PPA CF
Format	750 g
Dichte	(ISO 1183) 1.25 g/cm³
Durchmesser des Filaments	1.75 mm
Filament-Toleranz	± 0.05 mm
Länge des Filaments	249.5 m
Maximale Wasseraufnahme	25 °C, 55% RH 1.30%

Druckeigenschaften
Drucktemperatur	280 - 310 ºC
Basis-/Betttemperatur	100 - 120°C
Temperatur in der Kammer	50 - 80 °C
Schichtlüfter	✓
Empfohlene Druckgeschwindigkeit	< 100 mm/s
Düse empfohlen	Gehärteter Stahl
Empfohlener Düsendurchmesser	0.4 mm \| 0.6 ( recommended ) mm \| 0.8 mm

Mechanische Eigenschaften
Charpy-Schlagzähigkeit	(ISO 179) 6.5 KJ/m²
Dehnung bei Bruch	(ISO 527) 3.2 %
Zugfestigkeit	(ISO 527) 168 MPa
Zugmodul	(ISO 527) 11800 MPa
Biegefestigkeit	(ISO 178) 208 MPa
Biegemodul	(ISO 178) 9860 MPa

Thermische Eigenschaften
Erweichungstemperatur	(ISO 306) 232 ºC

Andere
HS Code	3916.9
Spulendurchmesser (außen)	200 mm
Spulenbreite	67 mm

Druckplatte: verwenden Sie glattes PEI oder strukturiertes. Cool Plate SuperTack wird nicht empfohlen.

Düse: gehärteter Stahl 0,4, 0,6 oder 0,8 mm wird empfohlen. Keine Edelstahldüsen verwenden. Keine 0,2 mm Düsen verwenden.

Haftung: eine dünne Schicht Bambu-Klebestift auftragen. Keine Flüssigkleber verwenden.

Trocknung des Filaments

Im Trockner: 100–140 °C für 8–12 h. Die besten Ergebnisse werden bei höheren Temperaturen erzielt, ohne 160 °C zu überschreiten.

Auf dem X1-Bett: 110–120 °C für 10–12 h (weniger effektiv als Ofen).

Feuchtigkeitskontrolle

Bewahren Sie das Filament in einem versiegelten Behälter mit Trockenmittel auf und unter 20 % rF.

Druckparameter

Düsentemperatur: 280–310 °C
Betttemperatur: 100–120 °C mit Kleber
Druckgeschwindigkeit: unter 100 mm/s

Zusätzliche Empfehlungen

Für das Tempern von Teilen siehe das technische Datenblatt im Reiter Anhänge sowie den Abschnitt Work After Printing Finished im Bambu Lab-Wiki.

Das Filament ist nur mit Bambu Lab P1S, X1C und X1E Druckern kompatibel
