FLXR Engineering est une entreprise de pointe spécialisée dans la production de filaments de haute qualité pour l'impression 3D. Son objectif est de fournir des matériaux avancés répondant aux exigences les plus strictes des secteurs tels que l'industrie chimique, biomédicale, cosmétique et médicale. Avec un engagement constant envers l'innovation et la sécurité, FLXR Engineering s'est positionnée comme une référence dans la création de filaments offrant un performance exceptionnelle et respectant des normes réglementaires strictes, telles que les certifications USP 88 Classe VI.
Le filament PEN (Polyéthylène Naphtalate) est spécialement conçu pour des applications d'impression 3D à forte demande. Ce matériau se distingue par sa biocompatibilité et sa résistance chimique, ce qui le rend idéal pour les secteurs nécessitant des produits durables et sûrs. Avec la récente certification de USP 88 Classe VI, le filament PEN a prouvé qu'il maintient son intégrité biologique tout au long du processus d'impression, ouvrant de nouvelles opportunités dans les marchés médicaux et alimentaires.
La certification USP 88 Classe VI est la norme la plus exigeante en matière de tests in vivo, permettant aux matériaux d'entrer en contact avec le sang ou d'être implantés dans le corps humain. Bien que les dispositifs médicaux finaux nécessitent des certifications ISO spécifiques, satisfaire cette norme est un exigence essentielle pour les matériaux dans les applications médicales.
Le filament PEN de FLXR Engineering est idéal pour des secteurs critiques tels que la chimie, la biotechnologie, la cosmétique, la médecine et le traitement des eaux usées. Voici quelques-unes de ses applications :
Ce filament est le choix parfait pour les professionnels à la recherche de matériaux haute performance et conformes aux normes. Avec ses certifications USP 88 Classe VI et USP 87, il garantit biocompatibilité et sécurité pendant le processus d'impression 3D. Il est idéal pour des applications exigeantes nécessitant résistance chimique, propriétés de barrière avancées et durabilité dans des conditions extrêmes.

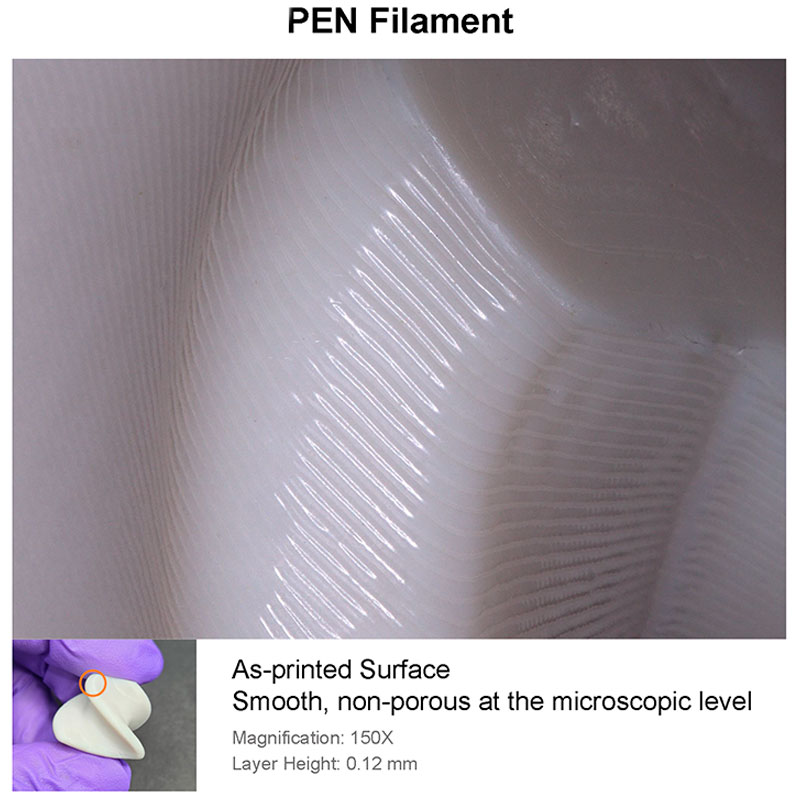

Le filament PEN de FLXR Engineering se distingue par sa capacité à maintenir son intégrité biologique et sa fonctionnalité exceptionnelle pendant le processus d'impression 3D. Grâce à sa biocompatibilité, résistance chimique et propriétés avancées de barrière, ce matériau se positionne comme une solution fiable, sûre et haute performance pour le développement de projets d'impression 3D dans des environnements critiques.
Ce filament est également une option très intéressante pour les applications médicales ou biotechnologiques.
Les pièces biocompatibles fabriquées habituellement par la technologie SLA, DELP ou MJF sont généralement basées sur le PMMA, qui ne peut pas être stérilisé en autoclave, et c'est pourquoi d'autres méthodes de stérilisation sont utilisées, telles que l'oxyde d'éthylène (EtO, option à basse température mais avec des risques pour la santé et exige des protocoles de sécurité stricts), le rayonnement gamma (efficace dans l'environnement lorsqu'il est contrôlé soigneusement), ou d'autres méthodes à basse température comme le peroxyde d'hydrogène (H₂O₂) ou la désinfection de haut niveau avec l'orthophtalaldéhyde (OPA), qui offrent des alternatives plus douces mais à un coût beaucoup plus élevé.
Avec le filament PEN, nous pouvons disposer d'un matériau biocompatible et stérilisable par une méthode hautement fiable, accessible et économique comme l'autoclave.
Haute température / pression | Chimique | Radiation | |||
---|---|---|---|---|---|
Autoclave | Gaz EtO | OPA | H₂O₂ | Gamma | |
Température (ºC) | 121 - 135 | 50 - 60 | 45 - 50 | 20 | 30 - 40 |
Cycle de temps | 10 - 50 min | 16 - 18 heures | 15 - 20 min | 55 - 70 min | 12 - 20 heures |
Stérilisant | Vapeur | Gaz EtO | o-phtalaldéhyde | Peroxyde d'hydrogène | Radiation |
Stérilisation | ✓ | ✓ | ✓ | ✓ | |
Désinfection | ✓ | ||||
Sécurité pour l'utilisateur | ✓ | ✓ | ❌ | ✓ | ✓ |
Avantages | Largement disponible. Efficacité prouvée. Économique. | Basse température. Efficacité prouvée. | Rapidité. Principalement avec les chambres chirurgicales. | Efficacité prouvée. Amplitude de matériaux disponibles. Ne nécessite pas de ventilation. | Compétitif économiquement. Efficacité prouvée. Utilisation simple. |
Désavantages | Haute température et humidité peuvent endommager les matériaux. Corrosion possible. | Cycles de temps très longs. Génère des sous-produits toxiques. Coût élevé. Risques pour la santé. | Coût élevé. Désinfectant, pas stérilisant. | Coût très élevé. | Non compatible avec tous les matériaux. |
Compatible avec les pièces imprimées en 3D | PC, PEEK, PEI, PEN, PPSU | Tous | PC, PEEK, PEI, PEN, PPSU, PMMA | PC, PEEK, PEI, PEN, PPSU | ABS, PC, PEEK, PEI, PEN, PPSU, PMMA (avec précaution) |
Informations générales |
|
Matériau | PEN |
Format | Bobine |
Densité | - g/cm³ |
Diamètre du filament | 1.75 / 2.85 mm |
Propriétés d'impression |
|
Température d'impression | 270 - 285 ºC |
Température d'impression | 270 - 280 ºC |
Température de base | 70 - 90 ºC |
Propriétés mécaniques |
|
Résistance au choc Izod | (ISO 180:2019) 3.1 KJ/m² |
Allongement à la rupture | (ISO 527-2) XY: 10.1%, YZ: 2.4%, ZX: 0.5 % |
Résistance à la traction | (ISO 527-2) XY: 75.2 MPa, YZ: 51.9 MPa, ZX: 22.2 MPa |
Module de traction | (ISO 527-2) XY: 2717 MPa, YZ: 2435 MPa, ZX: 2534 MPa |
Résistance à la flexion | (ISO 178:2019) XY: 100.3 MPa, ZX: 43.1 MPa |
Module de flexion | (ISO 178:2019) XY: 2263 MPa, ZX: 1.9 MPa |
Dureté de la surface | - |
Propriétés thermiques |
|
Température de ramollissement | (ISO 306/A120, Vicat) 122.1 ± 0.7 ºC |
Propriétés spécifiques |
|
Résistance chimique | ✓ |
Certification FDA | ✓ |
Autres |
|
HS Code | 3916.9 |
