Aucun produit

À définir Livraison

0,00 € Taxes

0,00 € Total

Commander

Produit ajouté au panier avec succès

0 produits dans le panier 1 produit dans le panier

Quantité:

Commander

Notre boutique utilise des cookies pour améliorer l'expérience utilisateur et nous vous recommandons d'accepter leur utilisation pour profiter pleinement de votre navigation.

Plus d'informations Gestionar cookies

J'accepte

Agrandir l'image

Filament PEKK-A CF

Référence:

Marque: Nanovia

État : Nouveau produit

14 Article Produits

Diamètre

Format

Quantité

292,50 €

Demande d'information

Matériel avancé avec fibre de carbone, résistant mécaniquement, résistant aux éléments chimiques et ignifuge.

Ajouter à ma liste d'envies

En savoir plus
Fiche technique
Télécharger
Conseils d'utilisation
Caractéristiques

Le PEKK CF (PolyEtherKetoneKetone) (JNM 2712) est considéré comme un polymère d'ingénierie avancée, qui appartient à la famille des PAEK, mélangé à de la fibre de carbone. La fibre de carbone est un matériau pseudo-amorphe qui confère au PEKK CF un point de fusion plus bas, une cristallisation plus lente et maintient la température de cristallisation élevée (Tg=160º). Cette liaison renforce également la stabilité structurelle, en améliorant les propriétés mécaniques et d'impression. Par cela le PEKK CF a gagné un poste entre l'un de deux matériels plus puissants et facile d'utiliser à l'intérieur d'une impression 3D FDM/FFF. De plus, ce matériel concourt à un niveau général avec les thermoplastiques plus utilisés dans l'industrie de l'ingénierie (polisulfonas, des sulfures de polifenileno et policetonas).

En on s'appuyant sur la grande expérience et sur ses beaucoup d'années de recherche, le grand fabricant français Nanovia a obtenu le PEKK CF JNM 2712. Le JMN 2712 se comporte d'une manière stable dans tous les domaines ce qui permet son utilisation dans une imprimante 3D FDM. Voici, on observe la structure moléculaire du JNM 2712.

JNM 2712

Figure 1: PEKK CF JNM 2712. Source: Nanovia

Le filament PEKK-A CF présente toutes les qualités qu'un matériel avancé requiert. Ce matériel offre une haute température de fonctionnement et une température maximale de travail constant avec une pression de 1.8 MPa de plus de 139ºC. À l'égard d'autres matériels (NylonStrong), l'avantage principal consiste en ce qu'à ces températures les propriétés mécaniques ne varient pas presque. Cela est grâce à ce que sa grande stabilité dimensionnelle, améliorée grâce à la fibre de carbone, maintient la forme structurelle même après avoir élevé la température, quelque chose d'impensable avec la majorité de matériels existants dans l'impression 3D FDM/FFF.. Ces qualités sont utilisées pour réaliser des outils de je moule par injection de court cycle, d'outils de laminé d'une fibre de carbone et d'autre type de moules qui sont soumis aux valeurs élevées de pression et de température (Autoclave). À l'intérieur de ce type de moules de haute résistance les utilisés sont pour le processus de vulcanisation de plastiques, comme le caoutchouc. Grâce au PEKK-A CF on peut réaliser des moules de manière plus rapide, simple et bon marché que les actuels moules en acier.

L'avantage principal de ce matériel à l'égard des autres de la même famille est que la résistance chimique. Les valeurs de résistance aux éléments chimiques sont supérieures même à ceux-là du PEI et PEI CF. Le PEKK-A CF est résistant à une grande liste de fluides : des hydrocarbures halogènes (benzène), des fluides de l'automobile (liquide réfrigérant), un alcool et des solutions aqueuses (eau de la mer). Cette qualité près de sa basse densité (1.27 g/cm3) et à être un matériel ignifuge, fait que le PEKK-A CF est un matériel très commun pour réaliser des pièces finales de dépêches de moteurs dans le domaine de l'aéronautique et l'automobile par que des liquides, des huiles et des gaz s'écoulent.

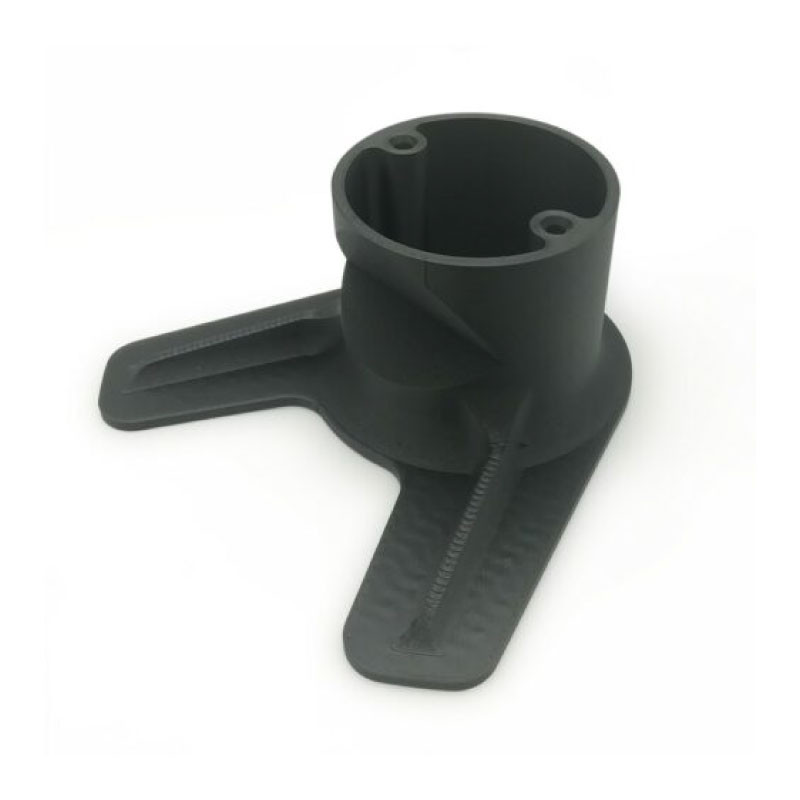

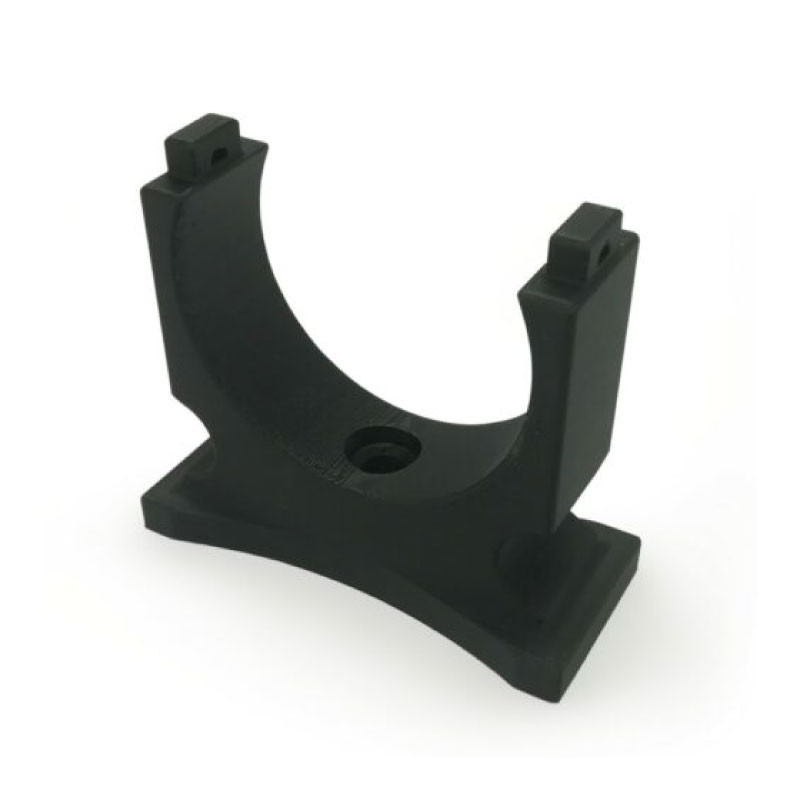

Application de l'ingénierie

Figure 1: Application de l'ingénierie. Source: Nanovia

Quelque chose très important, à l'heure de fabriquer des pièces pour l'ingénierie, c'est qu'il n'interfère pas avec les courants électriques ni ne provoque de shunts. Le PEKK-A CF a une grande stabilité diélectrique (résistance à devenir conducteur d'un matériau isolant électrique) et peut être utilisé pour fabriquer des pièces isolantes pour les circuits électroniques ou des boîtiers pour les prises électriques. En particulier, l'application de ce matériel dans des circuits électroniques est idéale pour assurer le fonctionnement, puisque le PEKK-A CF est un matériel avec une grande capacité de dissipation de la chaleur et de la fréquence.

Dans la partie de propriétés mécaniques le PEKK-A CF il se fait remarquer après avoir réuni de hautes valeurs de résistance sur tous les champs. Le Module d'Young (Module de traction) du PEKK-A CF (2900 MPa) est supérieur à celui-là des matériels techniques de l'impression 3D dans plus de 30 %; Nylon-Fibre de Carbone CF15 (500 MPa), PC-Max (2048 MPa), Nylon PolyMide COPA (2223 MPa). Le Module de Flexion du PEKK-A CF est de 3000 MPa, en surpassant à nouveau à tous les matériels conventionnels et techniques de l'impression 3D; Nylon PolyMide COPA (1667 MPa), ABS Premium (2000 MPa), PC-Max (2044 MPa). Au cas où avoir besoin d'un matériel avec de plus grandes valeurs de résistance mécanique on recommande d'utiliser PEI, PEI CF, GF30-PP ou GF30-PA6.

Résistance au choc (KJ/m2)	5.5
Allongement à la rupture (%)	80
Module de traction (MPa)	3850
Module de flexion (MPa)	4747
Usinable	Usinable
Résistance aux vibrations	Résistance aux vibrations
Isolant de l'électricité	Isolant de l'électricité
Ignifuge	Ignifuge
Renforcé de fibres	Renforcé de fibres
Résistance à l'humidité	Résistance à l'humidité
Résistance chimique	Résistance chimique
Masquer variations de couleur	(Masquer variations de couleur)

Datasheet PEKK-A CF

Télécharger

Fiche sécurité PEKK-A CF

Télécharger

Pour employer le PEKK-A CF on a besoin d'une grande expérience dans le secteur de l'impression 3D et une imprimante 3D qualifiée pour cela, puisqu'il est requis d'une température d'extrusion de 395ºC, une température de base de 165ºC et une température de chambre de 80ºC, par cela recommandent d'être utilisées des imprimantes 3D industrialles comme 3NTR A2 ou 3NTR A4 qui s'acquittent de toutes les conditions requises. Pour assurer une bonne adhésion à la base d'impression une lame de PEI recommande d'être utilisée et ainsi d'éviter l'effet warping.

Post-traité:

Durant l'impression des pièces désirées avec PEKK-A CF des tensions internes sont générées, ainsi que dans n'importe quel type de plastique que l'on peut transformer en ruptures ou des déformations undésirées. Éliminer ces tensions est très simple et seul il est nécessaire d'un four d'air chaud et de les suivre suivant 5 pas :

Placer les pièces dans le four à une température ambiante (20ºC).
Chauffer le four à 150ºC durant 1 heure.
Une fois 1 heure passée, lever la température à 200ºC et laisser s'écouler encore une heure.
Descendre à nouveau la température à 150ºC durant 30 minutes.
Quand les 30 minutes passer le four s'éteint et se permet de refroidir jusqu'à une température ambiante les pièces à l'intérieur du four.

Ce processus doit être réalisé par un personnel qualifié.

Informations générales
Fabricant	Nanovia (France)
Matière	PEEK-A CF
Format	Pack de 50 g Bobine de 500 g
Densité	1.27 g/cm³
Diamètre du filament	1.75 ou 2.85 mm
Tolérance de diamètre	±0,05 mm
Longueur du filament	±163 m (Ø 1.75 mm-0.5Kg) ±61 m (Ø 2.85 mm-0.5Kg)
Couleur	Naturel
RAL/Pantone	-
Propriétés d'impression
Température d'impression	395ºC
Température de plateau	165ºC
Température de la chambre	80ºC
Fan de couche	✗
Vitesse d'impression recommandée	20-40 mm/s
Diamètre de la buse	>0.5 mm
Vitesse d'impression recommandée
Résistance au choc Izod (ASTM D256)	5.5 KJ/m2
Résistance au choc Charpy	-
Allongement à la rupture (ISO 527)	80%
Résistance à la traction	-
Module de traction (ASTM D638)	3850 MPa
Résistance à la flexion	-
Module de flexion (ASTM D790)	4747 MPa
Dureté de surface	-
Propriétés thermiques
Température de ramollissement (ISO 75F)	139ºC
Température de fusion	-
Inflammabilité(UL 94 @0.8mm)	Classe V-0
Propriétés spécifiques
Transparence	-
Information complémentaire
HS Code	3916.9
Diamètre extérieur de la bobine	200 mm
Diamètre interne (trou) de la bobine	52 mm
Largeur de la bobine	55 mm

* Les valeurs typiques détaillées dans ce tableau doivent être considérées comme une référence. Les valeurs réelles peuvent varier en fonction du modèle d'imprimante 3D utilisé, de la conception de la pièce et des conditions d'impression. Nous vous recommandons de confirmer les résultats et les propriétés finales avec vos propres tests. Pour plus d'informations, consultez la fiche technique du produit.
