Jauges Raise3D

Ref.: RAISE-GAUGE-SS-030

9,99 €

Quantité

En stock 0 unités disponibles pour expédition immédiate.
unités disponibles pour expédition en 7 - 10 jours Disponible pour expédition dans 7 - 10 jours

Produit temporairement en rupture de stock avec ces caractéristiques. Sélectionnez une autre combinaison.

Nous vous informons quand il sera disponible :

Livraison approximative: jeudi 12 mars - mardi 17 mars

Retours

Demander des informations

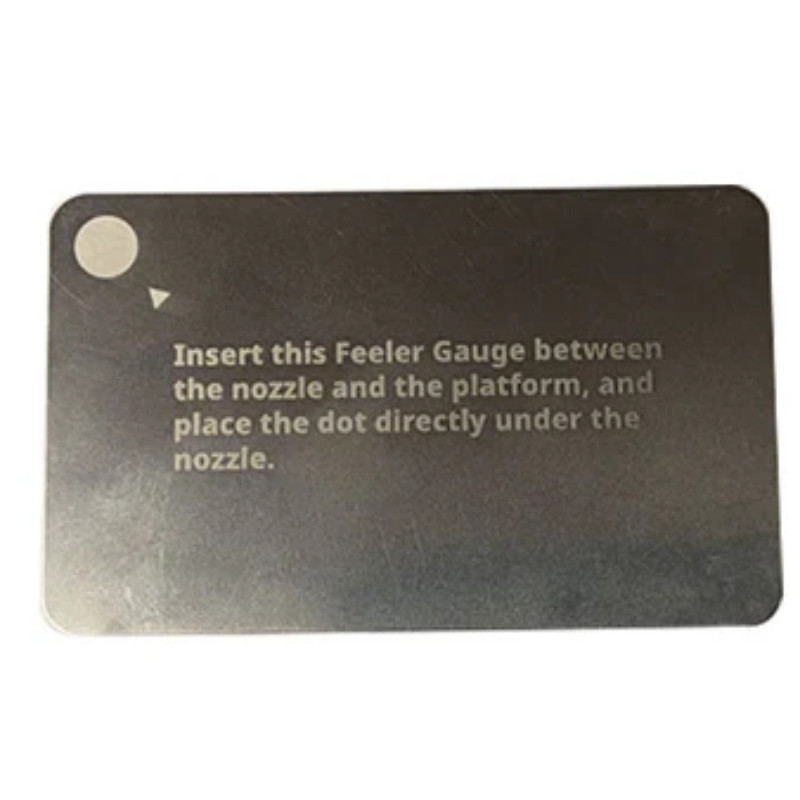

La calibre de 0,3 mm en acier inoxydable est un outil de mesure de précision conçu pour faciliter l’étalonnage des imprimantes 3D Raise3D, en particulier les modèles E2, E2CF, Pro3 et Pro3 Plus. Ce calibre est principalement utilisé pour définir avec précision l’écart entre la buse et la surface du plateau d’impression lors de la routine de réglage de la hauteur de l’axe Z, ce qui est essentiel pour obtenir une première couche correcte et éviter les défauts d’impression dus à un mauvais étalonnage.

Fabriqué en acier inoxydable de haute qualité, le calibre de 0,3 mm offre une résistance à la corrosion et une excellente stabilité dimensionnelle, garantissant des mesures fiables même après de multiples utilisations. Le choix de 0,3 mm comme épaisseur standard est conforme aux procédures d’étalonnage recommandées par Raise3D, où cette mesure sert de référence pour la distance entre la pointe de la buse et le plateau afin de définir précisément le point de départ de l’impression.

Ce calibre d’épaisseur est souvent utilisé lors des routines d’étalonnage de l’axe Z, où l’imprimante guide le processus étape par étape, et le calibre est placé sous la buse pour vérifier et ajuster la distance jusqu’à ressentir la friction appropriée lors du déplacement de l’outil. L’utilisation d’un calibre de précision comme celui-ci réduit la variabilité de l’étalonnage manuel, offrant une base reproductible pour obtenir systématiquement une première couche bien adhérente.

En raison de sa taille et de ses spécifications, ce calibre peut également être utilisé pour d’autres mesures mécaniques dans la maintenance d’équipements de précision, bien que son application principale dans le contexte Raise3D soit comme outil de référence lors de la configuration initiale ou après des modifications du hotend ou des composants liés à l’axe Z.

Compatibilité (Série)	SKU RAISE3D	EAN	Description Produit Raise3D	RÉFÉRENCE
Séries E2, E2CF, Pro3	[S]5.11.07016A02	6970240729174	Jauge d’épaisseur en acier inoxydable 0,3 mm	RAISE-GAUGE-SS-030

Tableau 1 : Compatibilité des composants avec les séries d’imprimantes Raise3D. Source : Raise3D.

Informations générales
Fabricant	Raise3D

1. Vérification de calibration avant utilisation
Avant de commencer le réglage, vérifier que la surface de la jauge est propre et sans déformations. Tout résidu, bavure ou usure peut altérer la mesure et provoquer des erreurs de hauteur Z ou de positionnement des capteurs.

2. Insertion sans pression excessive
La jauge doit glisser avec une légère friction contrôlée entre les surfaces à calibrer (par exemple, buse-plateau ou capteur-référence). Une pression excessive produit des déformations temporaires qui invalident la mesure.

3. Utilisation à froid ou dans des conditions stables
Effectuer la mesure lorsque les composants sont dans des conditions thermiques stables ou conformément à la procédure de calibration du fabricant. Les variations thermiques du hotend ou du plateau peuvent légèrement modifier les dimensions et affecter la précision.

4. Manipulation soigneuse de l’acier inoxydable
Bien que l’acier inoxydable offre une haute résistance à l’usure, plier la jauge ou l’utiliser comme levier peut altérer son épaisseur nominale. Elle doit être manipulée uniquement comme un élément de mesure.

5. Stockage protégé
Conserver la jauge dans son étui ou sa boîte de protection évite les rayures et l’accumulation de poussière, facteurs pouvant introduire des erreurs micrométriques dans les calibrations critiques.

6. Contrôles périodiques lors de la maintenance
Dans les équipements industriels ou de production continue, il est recommandé de vérifier périodiquement les réglages réalisés avec la jauge (offset Z, capteurs de référence, alignement mécanique) afin de garantir la répétabilité dimensionnelle des impressions.
