Puntos de Referencia Reflecon

En el ámbito del escaneo 3D, los marcadores son conocidos como "puntos de referencia", "puntos objetivo" o "puntos de seguimiento". Estos términos describen de manera más precisa su función en el proceso de escaneo. Entre estos, los puntos marcadores de escaneo representan una categoría específica, comúnmente conocidos como puntos marcadores no codificados. Los marcadores no codificados son los más utilizados en el campo de los escáneres 3D, ya sean escáneres láser portátiles o escáneres fijos. La alineación de los puntos de los marcadores se considera actualmente la solución más viable, y estos marcadores suelen adoptar un diseño circular.

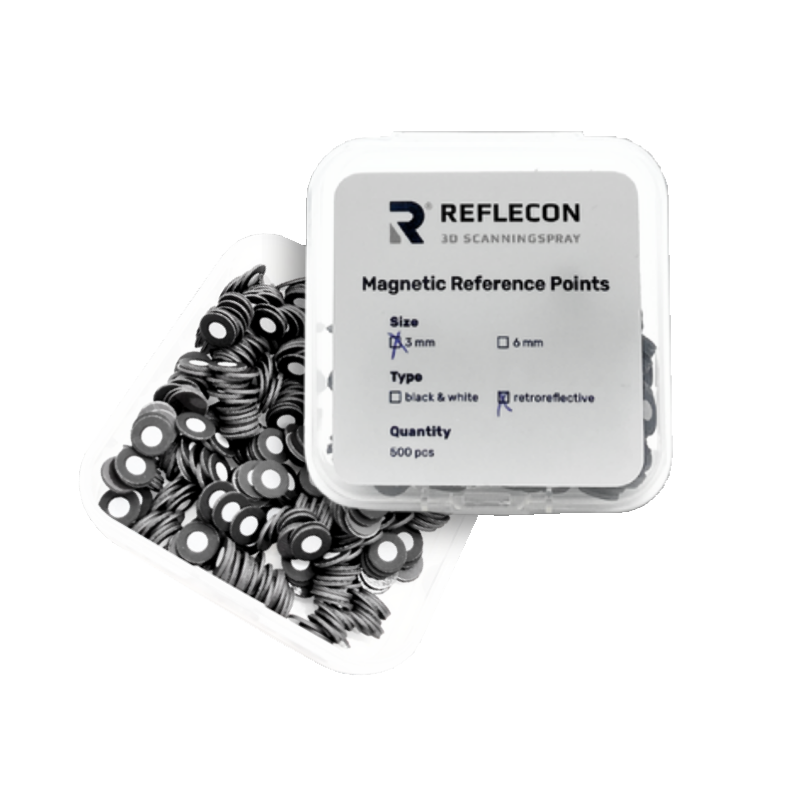

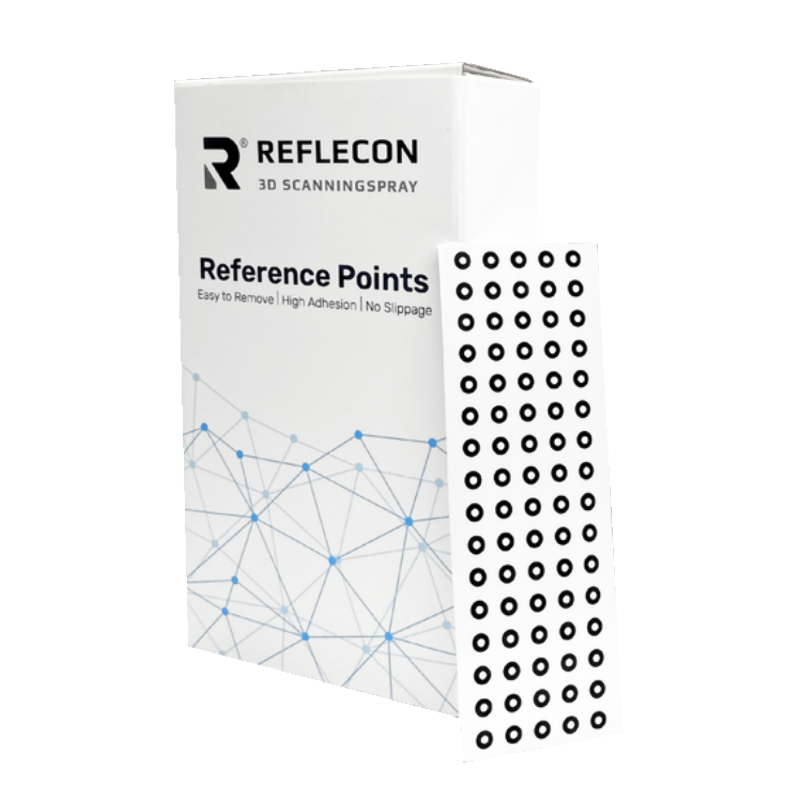

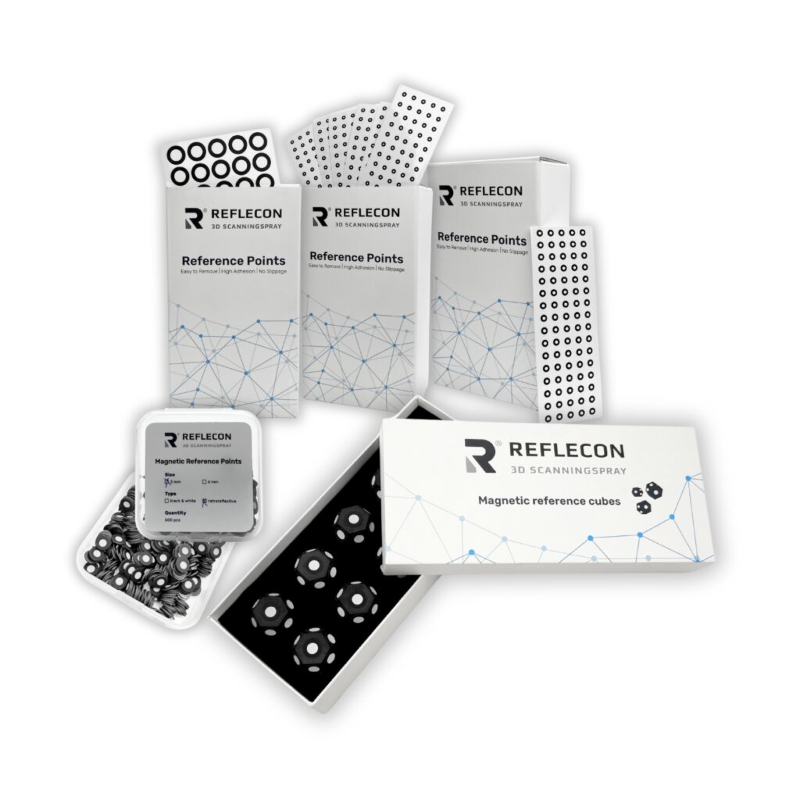

Ahora, del fabricante Reflecon, conocido por sus productos para el escaneo 3D como los sprays Tarnish 12 o TopoTrack llegan los puntos de referencia adhesivos y magnéticos. Han sido desarrollados específicamente para su uso con escáneres de luz estructurada y láser. Sirven como marcadores precisos para la orientación espacial del escáner y para la fusión exacta de escaneos individuales. Dependiendo del sistema de escáner, ofrecen diferentes variantes que se adaptan perfectamente a los requisitos, por ejemplo, en cuanto a tamaño, adhesión o propiedades de reflexión.

Los puntos de referencia son indispensables para lograr una alta precisión en geometrías complejas u objetos de gran tamaño. Garantizan una asignación de puntos estable y mejoran la calidad del escaneo al minimizar los errores de movimiento y reducir la potencia de procesamiento necesaria para fusionar los escaneos. El uso de un escáner portátil implica trabajar con un área de medición limitada durante cada escaneo. Por lo tanto, la alineación de los datos de múltiples escaneos se vuelve esencial.

¿Por qué elegir formas circulares? En visión artificial, las pegatinas de los marcadores circulares aparecen como elipses en las imágenes, independientemente del ángulo de disparo. Más importante aún, el centro de esta elipse permanece constante en el espacio, lo que proporciona una posición estable para determinar el centro. Se utilizan diferentes diámetros para abordar diversas situaciones. Por ejemplo, los marcadores demasiado pequeños pueden no verse con claridad en la cámara al cambiar la distancia de escaneo, por lo que se emplean diferentes diámetros para adaptarse a diferentes escenarios.

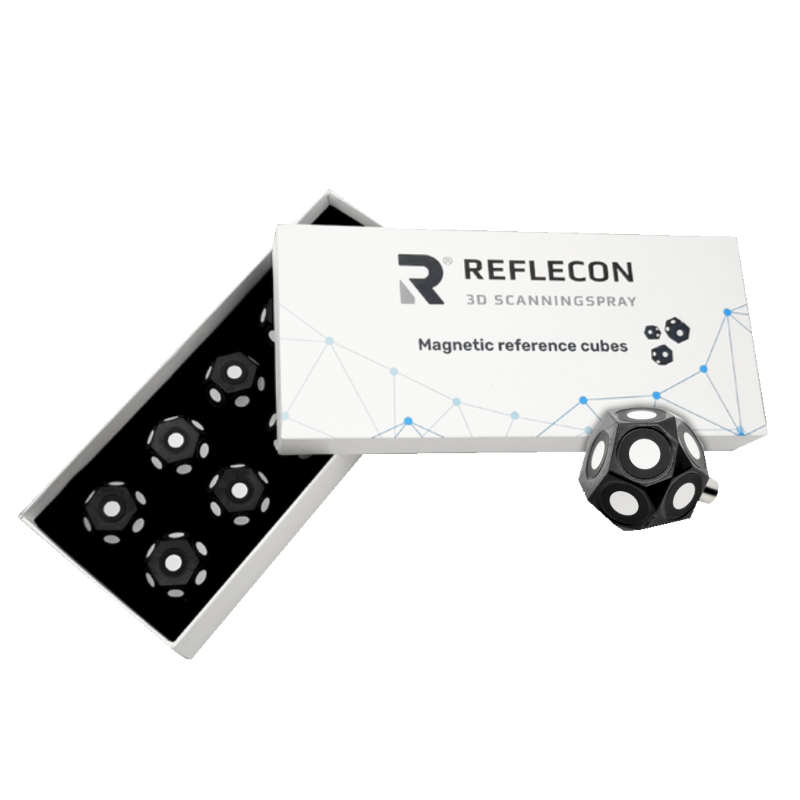

¿Por qué elegir cubos de referencia? Los puntos de referencia son esenciales para capturar detalles intrincados, pero surgen desafíos cuando no se pueden usar marcadores debido al pequeño tamaño o la delicada superficie del objeto. Además, lograr escaneos excelentes con menos puntos de referencia es clave, especialmente al trabajar con la rotación de ilustraciones o con múltiples vistas diferentes durante el escaneo. Aquí es donde entran en juego los cubos Reflecon, puesto que no solo mejoran la eficiencia del escaneo 3D de objetos complejos, sino que también reducen la dependencia de los puntos de referencia. La próxima vez que escanee un objeto sobre la superficie de una mesa, simplemente coloque algunos de estos dados a su alrededor para mejorar significativamente su flujo de trabajo, ya que permanecen visibles aún cuando cambiamos el ángulo, ayudando al escaneado de piezas con superficies planas.

¿Qué tamaño de marcadores necesito para mis escáneres 3D? La mayoría de los escáneres láser 3D portátiles utilizan puntos de objetivo retrorreflectivos de 6 mm. Los escáneres de luz estructurada ofrecen una gama más amplia de tamaños según la resolución y el área de medición. Una buena regla general para calcular el tamaño de los puntos es permitir que cada uno se vea con una distancia de 8 a 15 píxeles en la imagen. Tomemos el siguiente ejemplo: el área de medición tiene un ancho de 400 mm y el escáner está equipado con sensores de 12 megapíxeles (4000 x 3000 píxeles). Un píxel equivale a 400/4000 = 0,1 mm de ancho. Por lo tanto, los objetivos de tamaño adecuado deben ser de 8 a 15 veces más grandes; por lo tanto, los de 0,8 mm y 1,5 mm son buenos candidatos para estas aplicaciones.
