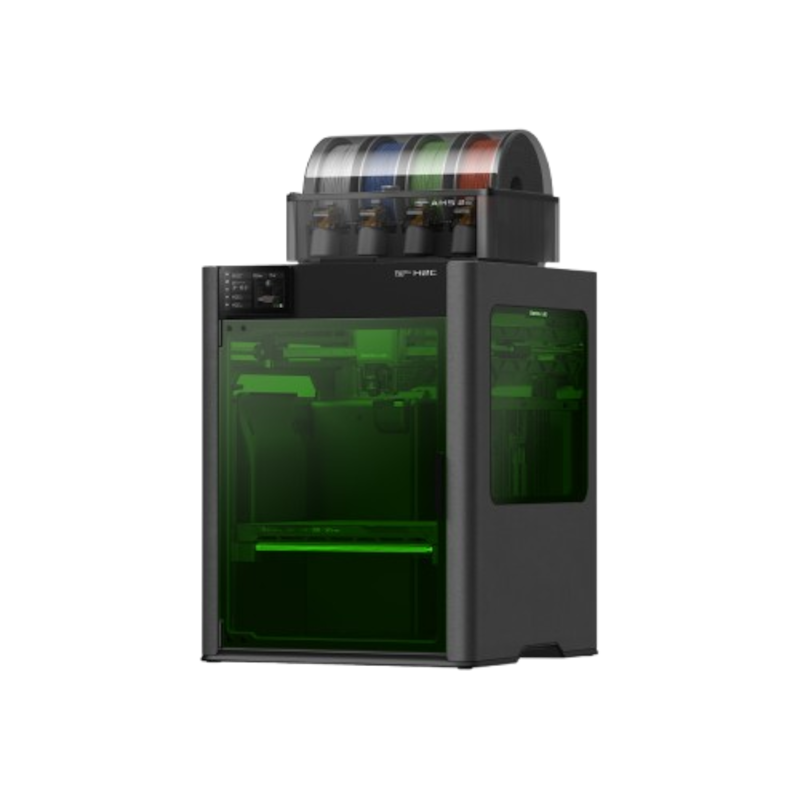

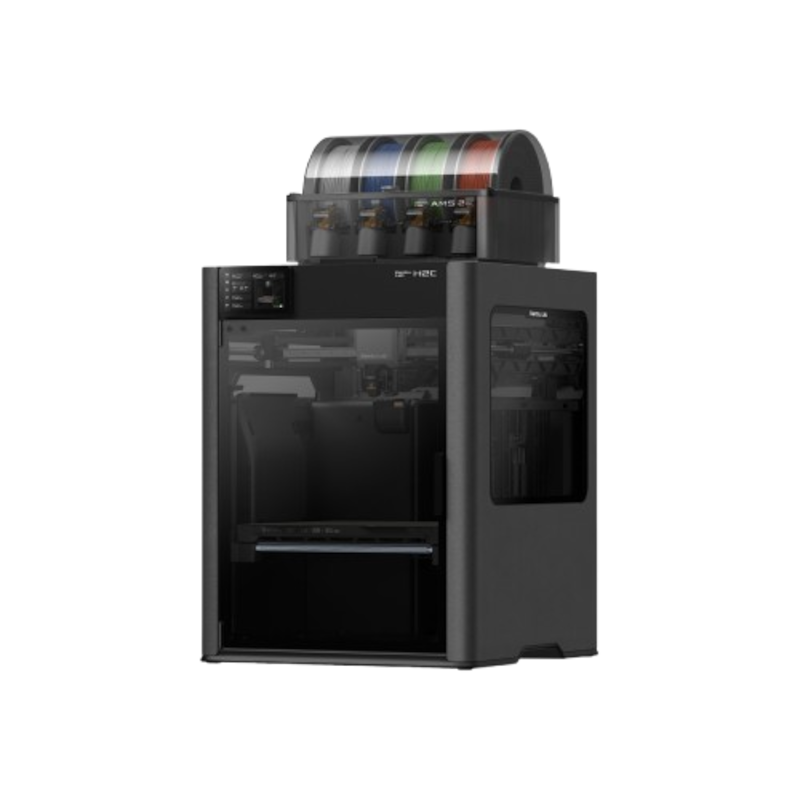

Bambu Lab H2C – Impressora 3D FDM

A H2C é uma impressora 3D de grande formato voltada à produção multi-material e multi-cor, com baixo desperdício de material durante as trocas de filamento. Desenvolvida a partir da base da série H2, incorpora o novo sistema de troca de hotends "Vortek". Sua arquitetura se destaca por um sistema de troca automática que minimiza a geração de resíduos durante as trocas de filamento e elimina a necessidade de torres de purga convencionais.

Vídeo 1: O sistema Vortek. Fonte: Bambu Lab

O volume de construção varia entre 305 × 320 × 325 mm no modo de cabeçote único (lado direito); 300 × 320 × 325 mm no modo dual (ambos os lados ativos); e, na configuração de cabeçote único esquerdo, o volume alcança 325 × 320 × 325 mm. Essa ligeira redução em relação a outros modelos da mesma série deve-se ao espaço ocupado pelo mecanismo de troca de hotends. Ainda assim, mantém sua estrutura rígida, composta por perfis de alumínio e aço, com carcaças laterais e superior fabricadas em polímeros reforçados e painéis de vidro temperado. Tudo isso em um volume reduzido—aproximadamente 492 mm de largura, 514 mm de profundidade e 626 mm de altura—com uma massa líquida próxima a 32,5 kg.

O extrusor incorpora um motor síncrono de ímãs permanentes (PMSM), uma tecnologia que oferece vantagens significativas em comparação com os motores de passo tradicionais. A força máxima de extrusão atinge 10 kg, o que representa um aumento de 67–70% em relação a sistemas convencionais. Esse incremento permite manter altas vazões de material sem comprometer a estabilidade do fluxo, especialmente crítico em impressões de alta velocidade ou com materiais de alta viscosidade.

Vídeo 2: O sistema de extrusão. Fonte: Bambu Lab

O sistema amostra a posição e a resistência do filamento em uma frequência de 20 kHz. Essa alta taxa de aquisição possibilita a detecção em tempo real de eventos como deslizamento do filamento (slip), obstrução parcial do hotend ou rompimento do fio. Em combinação com sensores de corrente de Foucault localizados no cabeçote, obtém-se um controle fechado da pressão de extrusão, permitindo ajustes dinâmicos do parâmetro de avanço de pressão (Pressure Advance) sem intervenção manual.

Vídeo 3: O codificador de visão em funcionamento. Fonte: Bambu Lab

A precisão de posicionamento linear nos eixos X e Y é inferior a 50 micrômetros sob condições controladas—um valor comparável à espessura de um fio de cabelo humano. Esse nível de exatidão pode ser alcançado diretamente com a instalação opcional de um codificador de visão.

Arquitetura dos hotends e sistema Vortek

Imagem 1: Os hotends do sistema Vortek. Fonte: Bambu Lab

O sistema Vortek constitui o núcleo tecnológico da H2C. Trata-se de um mecanismo de troca automática de hotends sem contato físico, baseado em três princípios: montagem magnética, aquecimento por indução e comunicação sem fio de dados. O suporte direito comporta até seis hotends intercambiáveis. Cada unidade inclui um chip eletrônico integrado que armazena informações sobre seu histórico térmico, número de ciclos e estado geral. Durante o processo de troca, o cabeçote posiciona-se sobre o hotend selecionado; este acopla-se magneticamente e, simultaneamente, inicia-se o aquecimento por indução.

Vídeo 4: O sistema em funcionamento. Fonte: Bambu Lab

O tempo médio para atingir temperaturas típicas de impressão (por exemplo, 215 °C para PLA padrão) é de aproximadamente 8 segundos. Esse aquecimento rápido é obtido por meio de bobinas indutoras de alta frequência alojadas no cabeçote principal, eliminando a necessidade de cabos térmicos ou conectores elétricos no hotend—reduzindo pontos potenciais de falha. A ausência de purga durante a troca de hotend ocorre porque cada unidade permanece termicamente isolada e fria até o momento de sua ativação. Contudo, ao carregar filamento pela primeira vez em um hotend novo ou completamente frio, é necessária uma purga inicial para expulsar o ar e garantir a continuidade da fusão.

Capacidade multi-material e gestão do filamento

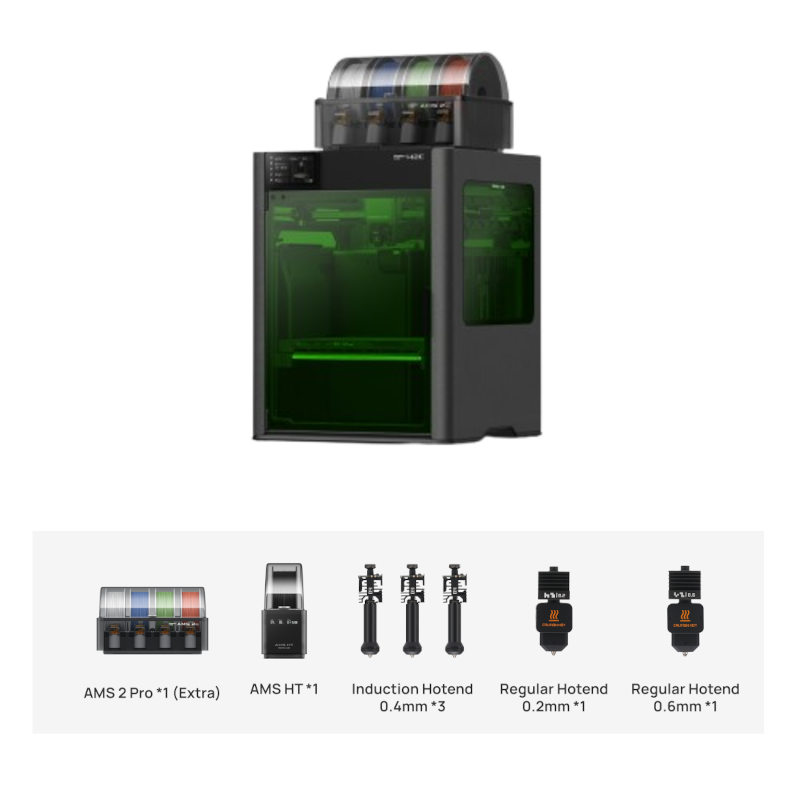

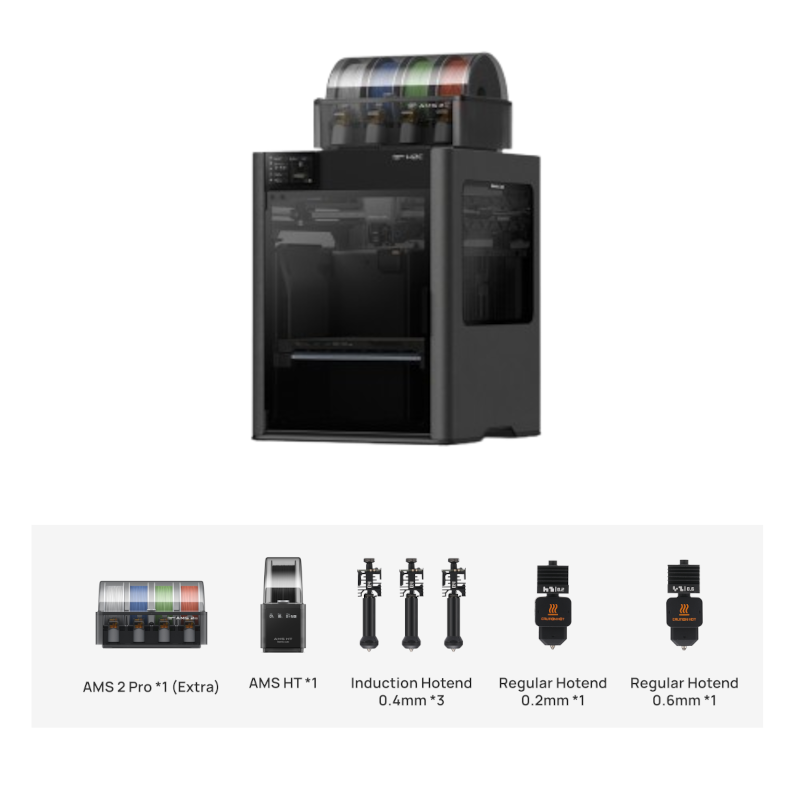

A impressora admite até sete hotends operacionais simultaneamente: seis no sistema Vortek (lado direito) e um fixo no lado esquerdo. Cada hotend pode ser atribuído a um material distinto—rígido, flexível, solúvel, reforçado com fibra de carbono, etc.—permitindo a fabricação de peças funcionais integradas, sem montagem posterior. Para alimentar esses hotends, a H2C é compatível com até três sistemas de alimentação automática (AMS). Duas unidades AMS padrão podem abastecer os seis hotends do lado direito, enquanto um AMS de alta temperatura (HT) pode abastecer o hotend fixo do lado esquerdo. Com essa configuração, o número total de bobinas disponíveis atinge 24, possibilitando impressões de longa duração sem intervenção manual.

Imagem 2: O sistema multi-material permite até 24 materiais. Fonte: Bambu Lab.

A compatibilidade de materiais é ampla: desde termoplásticos padrão (PLA, PETG, TPU) até polímeros de engenharia como policarbonato, nylon reforçado com fibra de vidro (PA-GF), poliamida de alta temperatura (PAHT-CF) ou sulfeto de fenileno (PPS-GF20). A câmara fechada e a temperatura do hotend (até 350 °C) são fatores críticos para a adesão intercamadas e minimização de tensões residuais nesses materiais.

Sistema térmico e controle ambiental

A impressora utiliza uma câmara de impressão aquecida por meio de resistências integradas nas paredes laterais e superiores, capaz de atingir até 65 °C para reduzir significativamente a deformação por contração térmica em materiais semicristalinos como PA12 ou POM. Os hotends podem operar até 350 °C e utilizam bicos padrão de aço endurecido nos diâmetros de 0,2 mm, 0,4 mm, 0,6 mm e 0,8 mm, com opção de bicos de carboneto de tungstênio para materiais abrasivos. Além disso, toda a estrutura interna é fabricada com materiais ignífugos UL94 V-0, garantindo alta segurança mesmo em caso de ignição acidental.

Filtração de ar e gestão de emissões

Durante a impressão com materiais de engenharia, são geradas partículas ultrafinas e compostos orgânicos voláteis (COVs), controlados por um sistema de filtração em três etapas, composto por um filtro G3 para partículas grossas, um filtro HEPA H12 capaz de reter pelo menos 99,5% das partículas ≥ 0,3 µm, e um filtro de carvão ativado voltado à adsorção de COVs como estireno, caprolactama ou formaldeído. O fluxo de ar se desloca da parte inferior em direção aos filtros superiores, criando uma corrente unidirecional que evita o acúmulo de contaminantes no interior do recinto.

Imagem 3: A filtração em múltiplas etapas. Fonte: Bambu Lab.

Sensores e sistemas de monitoramento

A máquina integra uma rede extensa de sensores térmicos, ópticos, de pressão, de posição e de corrente que, em configurações avançadas com módulo a laser, seis hotends Vortek e câmera zenital, ultrapassam os 59 elementos. O sistema de visão inclui uma câmera no cabeçote com lente macro e análise em tempo real para identificar desvios como acúmulos ou subextrusão, uma câmera zenital para supervisão estrutural da peça e uma câmera frontal para visualização remota. Todos os dados são processados por um algoritmo neuronal proprietário que não apenas detecta falhas, mas também avalia sua gravidade e propõe ações corretivas, como interromper, ajustar parâmetros ou reimprimir parcialmente.

Módulos opcionais e expansibilidade

A plataforma foi projetada para aceitar módulos de terceiros ou futuros desenvolvimentos do fabricante:

• Módulo de corte: incorpora uma lâmina giratória acionada pneumaticamente, adequada para o corte de materiais flexíveis ou separação automática de peças da mesa.
• Módulo a laser: disponível nas potências de 10 W e 40 W, permite gravação, corte superficial e marcação em materiais orgânicos (madeira, couro, papel) e alguns plásticos. Requer sistema de resfriamento ativo e está sujeito a protocolos rigorosos de segurança.
• Conectividade avançada: no modo desenvolvedor, e desde que os módulos a laser ou de corte não estejam ativos por razões de segurança, é habilitada uma interface MQTT para integração com sistemas de automação industrial (MES, SCADA) ou softwares de gerenciamento de frotas.

Limitações técnicas e considerações de uso

Apesar de sua flexibilidade, a H2C apresenta algumas restrições inerentes ao atual design do firmware:

• Não é possível combinar hotends com bicos de diâmetros diferentes durante uma mesma impressão. É admitida, contudo, a mistura de hotends com mesmo diâmetro de bico, mas perfis de fluxo distintos (padrão vs. alto fluxo).
• A placa de construção não é intercambiável com outros modelos da mesma série devido à modificação da área útil. No entanto, acessórios como placas de calibração por visão, tapetes de corte ou plataformas para laser são compatíveis em toda a linha.
