CreatBot PEEK-300 - Impresora 3D FDM

La impresora 3D PEEK-300 de CreatBot es una impresora 3D FDM de grado industrial destacada por varias características clave, incluyendo una boquilla y cama de temperatura ultra alta, un sistema de extrusión dual, un sistema de gestión térmica avanzada, el Sistema de Recocido Directo (DAS) patentado y un eficiente sistema de refrigeración por agua y aislamiento térmico, lo que la hace ideal para muchas aplicaciones avanzadas, como por ejemplo en la fabricación aditiva para los sectores médico e industrial.

Video 1: La impresora 3D PEEK-300. Fuente: CreatBot.

La impresora PEEK-300 ofrece un volumen de construcción de 300 x 300 x 400 mm en modo de extrusión simple y 240 x 300 x 400 mm en modo de extrusión dual. La impresora es compatible con filamento de 1,75 mm y viene con una boquilla de 0.4 mm por defecto, pero también soporta boquillas de 0.3, 0.6, 0.8 y 1.0 mm. La resolución de posicionamiento es de 11 µm para XY y 25 µm para Z, con una altura de capa que varía de 0.04 a 0.5 mm, lo que asegura alta precisión y versatilidad en la impresión.

El sistema de extrusión

La impresora 3D CreatBot PEEK-300 cuenta con un sistema de extrusión avanzado que presenta los nuevos extrusores duales de accionamiento directo auto-elevables inteligentes. Este sistema, complementado por una eficiente refrigeración por agua, permite que las boquillas operen a temperaturas de hasta 500 ºC (hasta 480 ºC en modo de extrusión dual). Esta capacidad permite la impresión con una amplia gama de materiales para impresión 3D, incluyendo PLA, PC, ABS, PA6, PETG, PVDF, POM-C, PP, TPU, PPSU, PEI (ULTEM), PA12, PSU, PPS, PA-CF, PEEK de grado médico, PEEK, PEKK, PEEK-CF (fibra de carbono) y PEEK-GF (fibra de vidrio).

Imagen 1: El eficiente sistema de refrigeración de la impresora. Fuente: CreatBot.

El innovador sistema de refrigeración líquida asegura una regulación óptima de la temperatura mediante la circulación de agua dentro del hotend. Este sistema de refrigeración es crucial para mantener un alto rendimiento en una impresora capaz de alcanzar temperaturas elevadas. La PEEK-300 está diseñada para una mayor velocidad, precisión y fiabilidad, logrando resoluciones de hasta 0.04 mm y velocidades de impresión de hasta 120 mm/s (con un rango de velocidad óptimo de 40-60 mm/s).

Imagen 2: El extrusor de accionamiento directo dual de la impresora PEEK-300. Fuente: CreatBot.

El potente sistema de accionamiento directo asegura un rendimiento constante y de alta calidad, haciendo de la PEEK-300 una opción excepcional para aplicaciones de impresión 3D exigentes. Además, los componentes cruciales de la impresora 3D PEEK-300, como motores, rieles lineales, correas y circuitos, han sido cuidadosamente seleccionados para tener alta resistencia a temperaturas. Esto asegura un rendimiento sostenido durante períodos prolongados de impresión a alta temperatura.

Sistema de Recocido Directo patentado

El Sistema de Recocido Directo (Direct Annealing System) es la solución patentada de CreatBot que permite el recocido instantáneo de la pieza durante la impresión a temperaturas de hasta 400 ºC. Esta solución elimina la necesidad de un tratamiento secundario de la pieza en un horno. La temperatura circundante se puede ajustar entre 0-200 ºC.

Imagen 3: Una pieza impresa en 3D antes y después del recocido con DAS. Fuente: CreatBot.

Ajustando la función de temperatura del DAS para diferentes materiales, se pueden alcanzar diversos requisitos de dureza y resistencia. Esta capacidad única de la impresora 3D PEEK-300 optimiza el proceso de producción, reduce el tiempo de post-procesado y permite un control preciso sobre las propiedades mecánicas de las piezas impresas, llevando a una mayor eficiencia y mejor calidad general de impresión.

La cámara de construcción

La impresora 3D CreatBot PEEK-300 está equipada con una cámara de construcción completamente cerrada que puede ser calentada hasta 120 ºC. Esta característica asegura una temperatura consistente, reduciendo significativamente el riesgo de grietas y deformaciones, que son problemas comunes al imprimir con ABS y otros materiales de ingeniería. La impresora emplea aislamiento térmico triple, consistente en una cámara de doble aislamiento, materiales de aislamiento avanzados y placas PC dobles al vacío, asegurando un alto rendimiento y seguridad.

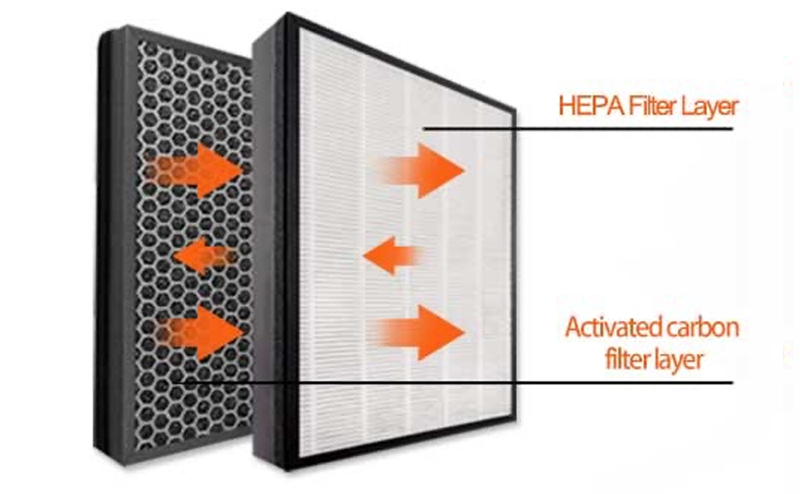

Imagen 4: La seguridad está garantizada por el sistema de filtración de aire HEPA. Fuente: CreatBot.

El sistema de refrigeración con bomba de aire aspira aire frío del exterior de la cámara, manteniendo una temperatura interna óptima. Además, el sistema de filtro de aire HEPA adsorbe eficazmente impurezas y gases producidos durante el proceso de impresión, mejorando la seguridad y la protección ambiental, haciendo que la impresora sea adecuada para su uso en hogares, escuelas y oficinas.

Imagen 5: La cámara de construcción completamente cerrada puede alcanzar temperaturas de hasta 120 ºC. Fuente: CreatBot.

La plataforma de construcción de la PEEK-300 puede alcanzar temperaturas de hasta 200 ºC, lo que es crucial para imprimir materiales como PEEK y PEKK. La plataforma cuenta con una hoja de fibra de carbono removible sobre una placa de vidrio fija, proporcionando una superficie de impresión estable y versátil. Además, el chasis de la impresora acomoda un compartimento de filamento dedicado para almacenar bobinas durante la impresión, una característica crucial para trabajar con materiales avanzados y sensibles a la humedad.

Conectividad y características inteligentes

La impresora PEEK-300 está equipada con conectividad avanzada y características inteligentes diseñadas para mejorar la eficiencia y facilidad de uso. Cuenta con una pantalla táctil a color de 4.3'' con soporte multilingüe, proporcionando un control y navegación intuitivos. La impresora soporta conectividad USB y disco USB para métodos de impresión versátiles.

Imagen 6: La impresora está equipada con una pantalla táctil y una cámara para una gestión conveniente. Fuente: CreatBot.

El software de laminado compatible incluye CreatWare, Simplify3D, Cura y Slic3r, y puede manejar tipos de archivos de impresión como STL, OBJ, AMF y Gcode. Las funciones inteligentes incluyen recuperación ante pérdida de energía, detección de agotamiento de filamento con pausa automática, nivelación automática de la cama BL-Touch, una cámara para monitorear las impresiones y un interruptor de parada de emergencia, todos los cuales contribuyen a un proceso de impresión fluido y confiable.

Fabricación aditiva avanzada

Imprimir con materiales avanzados como PEEK y PEI desbloquea numerosas oportunidades en la fabricación aditiva, particularmente en aplicaciones de alto rendimiento y especializadas. Estos materiales ofrecen propiedades mecánicas excepcionales, resistencia química y estabilidad térmica, haciéndolos adecuados para industrias aeroespacial, médica, automotriz, petróleo y gas, electrónica y equipos industriales.

Imagen 7: Los extrusores duales permiten la impresión de partes y lotes complejos. Fuente: CreatBot.

La impresora PEEK-300 combina una gestión térmica altamente controlada, capacidades de alta temperatura y una avanzada extrusión dual para permitir el uso efectivo de estos materiales, permitiendo la producción de partes funcionales finales de alta calidad, complejas y personalizadas, así como lotes. Las aplicaciones van desde prototipos de alto rendimiento hasta dispositivos médicos personalizados, componentes automotrices ligeros y piezas industriales duraderas.
