Bloque Calentador E3D Original

E3D

Nuevo producto

17 artículos

14,95 €
14,95 €

Solicitar información

El bloque calentador más utilizado en el mundo de la impresión 3D.

El Bloque Calentador es el elemento clave que alberga la conexión de todos los componentes del HotEnd.

E3D pone a disposición del usuario los modelos de bloque calentador compatibles con sus hotends más reconocidos:

  • Hotend V6
  • Hotend Volcano

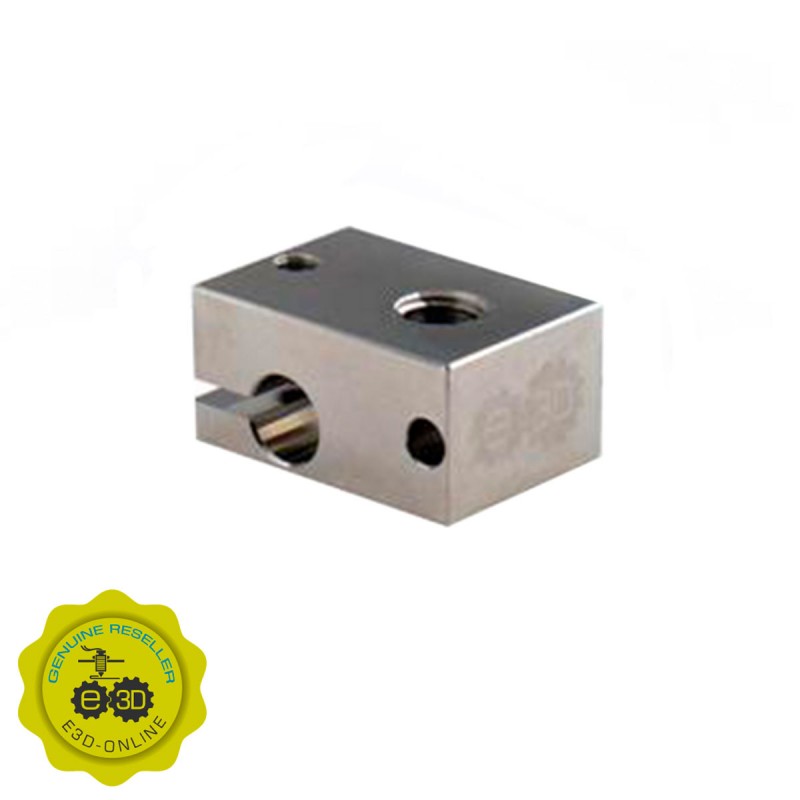

Bloque calentador V6

Este bloque es de alta calidad debido a estar hecho en un metal de elevadas prestaciones, fabricado con máquinas de precisión para tener las menores tolerancias posibles y un acabado suave y brillante, lo que ayuda el mantenimiento y la limpieza del propio bloque. El diseño del Bloque Calentador v6 E3D Original está pensado para favorecer al máximo las impresiones 3D. Para conseguir esto, los ingenieros de E3D lo han hecho lo más compacto posible para aprovechar todo el área de trabajo de las impresoras 3D. El agujero para el cartucho calentador está localizado en un lugar estratégico para asegurar la transmisión de la calor del cartucho calentador al nozzle, de manera uniforme y constante. Esto consigue que el flujo de filamento por el nozzle sea constante en todo momento, incluso a velocidades altas y con materiales que necesiten altas temperaturas de impresión. Además, para optimizar al máximo su funcionamiento, el Bloque Calentador v6 E3D Original incorpora un agujero para los nuevos cartuchos termistores, que ofrecen una lectura de temperatura muy precisa. A parte, este agujero es del tamaño de otros sensores de temperatura como los PT100 o los sensores Tipo K, convirtiendo así a este bloque en uno de los más potentes y utilizados de la comunidad de impresión 3D.

Para completar el funcionamiento del HotEnd v6 E3D Original, se debe de utilizar la funda de silicona E3D Original para el bloque calentador. Esta funda aísla al bloque calentador de corrientes de aire exteriores que pueden provocar problemas, tales como, imperfecciones en la pieza y atascos en el HotEnd por culpa de pérdida de temperatura en el propio bloque. La funda silicona E3D Original también protege al bloque de sedimentos de filamento que se pueden adherir a este, siendo así, prácticamente nulo el mantenimiento que necesita el Bloque Calentador v6 E3D Original.

Imagen 1: Bloque y funda E3D v6 Original. Fuente: E3D.

Bloque calentador Volcano

El HotEnd Volcano tiene un caudal volumétrico mucho mayor que el del HotEnd V6. Gracias a esta característica, se puede aumentar en gran medida la velocidad de impresión.

El HotEnd Volcano, utiliza el mismo cartucho calentador y el mismo sistema de montaje y aislamiento del termistor que el V6. Sin embargo, Volcano aumenta la velocidad con la que el HotEnd funde y extruye el filamento respecto al V6. Para lograrlo, la zona de fusión se amplía hasta casi el doble que el V6. Con esta modificación, el volumen de material en proceso de fusión es mayor y se puede ejercer más presión sobre éste; aumentando el flujo de material y por consecuencia la velocidad de impresión.

El bloque calentador del hotend Volcano está fabricado en aluminio y permite utilizar los distintos cartuchos calentadores que oferta E3D, así como el sensor de temperatura PT100 que ofrece alta precisión incluso en lecturas de alta temperatura.

Al igual que con el bloque calentador V6, es recomendable utilizar la funda de silicona E3D Original para aislar el bloque de corrientes de aire exteriores, así como para ayudar al mantenimiento y la limpieza del componente.

Se deben seguirse los pasos a continuación citados para el ensamble de las piezas:

  1. Enroscar el nozzle en el bloque metálico. Desenroscarlo entre 1/4 y 1/2 de vuelta.
  2. Enroscar el espárrago (que une el disipador con el bloque metálico) en el bloque del paso 1 hasta que haga tope.
  3. Introducir el termistor en su alojamiento y su respectivo tornillo de seguridad.
  4. Introducir el cartucho termistor en su alojamiento y su respectivo tornillo de seguridad.
  5. Colocar el disipador en el espárrago del paso 2.
  6. Montar el ventilador en su respectivo difusor y este último alrededor del disipador.
  7. Montaje del HotEnd ensamblado en la impresora 3D y conexión de la electrónica.

Para más detalles del ensamblaje consulta el siguiente enlace.

Fabricante E3D
Compatibilidad Hotend V6
Hotend Volcano
Material Aluminio
HS Code 8477.9
