Bondtech HeatLink

BondTech

Nuevo producto

6 artículos

4,90 €
4,90 €

Solicitar información

Cables adaptadores de Molex Microfit 3.0 a otros conectores. Permiten usar los termistores y calefactores de Bondtech en prácticamente cualquier impresora.

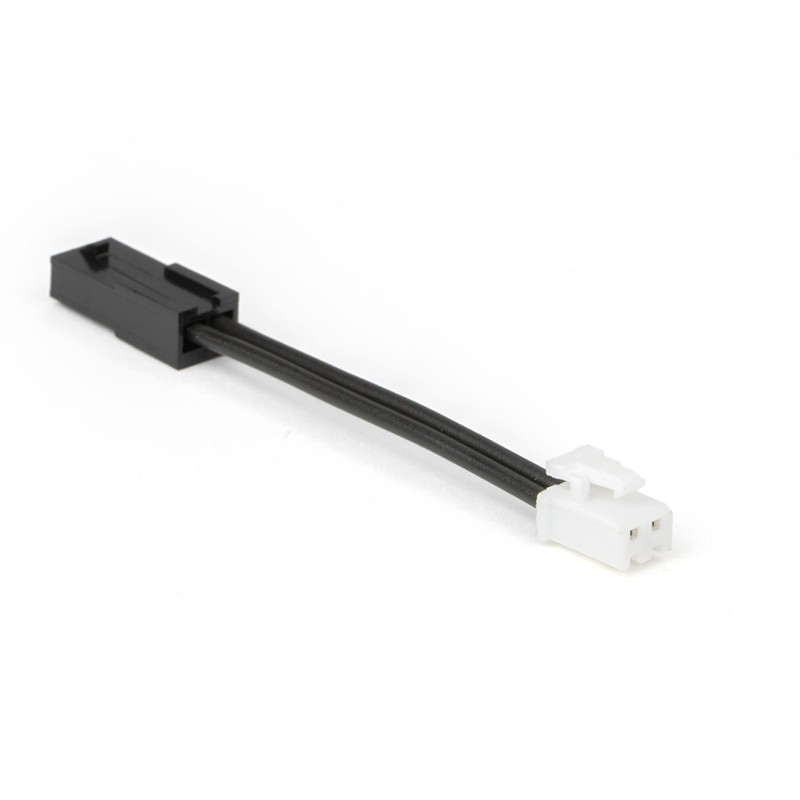

El sistema HeatLink de Bondtech es un conjunto de cables adaptadores de 50 mm de longitud que permiten conectar calefactores y termistores dotados con un conector Molex Microfit 3.0 en prácticamente cualquier impresora.

Video 1: Termistor y calefactor de Bondtech con conector Molex Microfit 3.0. Fuente: Bondtech.

Actualmente el sistema HeatLink está compuesto por seis adaptadores diferentes:

  • HeatLink Molex MX-50-57-9002: Se trata de un adaptador con un terminal Molex Microfit 3.0 en un extremo y un conector Molex MX-50-57-9002 en el otro. Permite conectar el termistor de 300 ºC de Bondtech en impresoras Prusa Mk3/S/+, Mk2.5/S y Mk2/2.

MX-5057-9002

Imagen 1: Conector MX-50-57-9002. Fuente: Bondtech.
  • HeatLink Ferrule: Se trata de un adaptador con un terminal Molex Microfit 3.0 n un extremo y dos terminales crimpados en el otro. Permite conectar el calefactor de 50W de Bondtech en múltiples impresoras Prusa y Creality.

Terminales crimpados

Imagen 2: Terminales crimpados. Fuente: Bondtech.
  • HeatLink JST SMP-02V-BC: Se trata de un adaptador con un terminal Molex Microfit 3.0 macho en un extremo y un conector JST SMP-02V-BC en el otro. Permite conectar tanto el termistor de 300 ºC como el calefactor de 50 W de Bondtech en las impresoras Creality Ender 5.

JST SMP-02V-BC

Imagen 3: Conector JST SMP-02V-BC. Fuente: Bondtech.
  • HeatLink JST VHR-2N: Se trata de un adaptador con un terminal Molex Microfit 3.0 en un extremo y un conector JST VHR-2N en el otro. Permite adaptar el calefactor de 50 W de Bondtech a impresoras Creality de la serie CR10.

JST VHR-2N

Imagen 4: Conector JST VHR-2N. Fuente: Bondtech.
  • HeatLink JST XHP-2: Se trata de un adaptador con un terminal Molex Microfit 3.0 en un extremo y un conector JST XHP-2 en el otro. Permite usar el termistor de 300 ºC y el calefactor de 50W de Bondtech en múltiples impresoras Creality.

JST XHP-2

Imagen 5: Conector JST XHP-2. Fuente: Bondtech.
  • Heatlink JST XH-2 With Lock: Se trata de un adaptador con un terminal Molex Microfit 3.0 en un extremo y un conector JST XH-2 con bloqueo en el otro. Permite adaptar el termistor de 300 ºC de Bondtech con algunas impresoras de la serie CR-10 de Creality.



JST XHP-2

Imagen 6: Conector JST XHP-2 con bloqueo. Fuente: Bondtech.
ModeloConectoresCompatibilidad
Termistor 300 ºC de BondtechCalefactor 50W de Bondtech
HeatLink™ Molex MX-50-57-9002 1: Molex micro-fit 3.0
2: Molex MX-50-57-9002
Prusa i3 MK3/s/+
Prusa i3 MK2/s
Prusa i3 MK2.5/s
-
HeatLink™ JST SMP-02V-BC 1: Molex micro-fit 3.0
2: JST SMP-02V-BC
Creality Ender-5
Creality Ender-5 Pro
Creality Ender-5 Plus
Creality Ender-5
Creality Ender-5 Pro
Creality Ender-5 Plus
HeatLink™ JST VHR-2N 1: Molex micro-fit 3.0
2: JST VHR-2N
- Creality CR-10sPro
Creality CR-10sProV2
Creality CR-10Max
Creality CR-10V2
Creality CR-10V3
HeatLink™ JST VHR-2N 1: Molex micro-fit 3.0
2: JST XHP-2
Creality Ender-3
Creality Ender-3 Pro
Creality Ender-3 V2
Creality CR-10
Creality CR-10 mini
Creality CR-10 s
Creality CR-10 s4
Creality CR-10 s5
Creality CR-5 Pro
Creality CR-6 SE
Creality CR-6 Max
Creality CR-X
Creality Ender-6
Creality CR-6 SE
Creality CR-6 Max
Creality Ender-6
HeatLink™ JST XH-2 With Lock 1: Molex micro-fit 3.0
2: JST XH-2 With Lock
Creality CR-10s Pro
Creality CR-10s Pro V2
Creality CR-10Max
Creality CR-10V2
Creality CR-10V3
-
HeatLink™ Ferrule 1: Molex micro-fit 3.0
2: Terminales crimpados
- Prusa i3 MK3/s/+
Prusa i3 MK2/s
Prusa i3 MK2.5/s
Creality CR-10
Creality CR-10 mini
Creality CR-10 s
Creality CR-10 s4
Creality CR-10 s5
Creality CR-20 Pro
Creality CR-5 Pro
Creality CR-X
Creality Ender-3
Creality Ender-3 Pro
Creality Ender-3 V2
Bondtech Link
Tabla 1: Compatibilidad de los distintos modelos HeatLink. Fuente: Elaboracion propia.

Gracias al sistema HeatLink, es más fácil adaptar cualquier termistor a calentador con conector Molex Microfit 3.0, como el termistor de 300 ºC o el calentador de 50W de Bondtech, en impresoras Prusa o Creality.

Ocultar variaciones de color (Ocultar variaciones de color)

Cada modelo de Heatlink incluye dos conectores: un conector Molex Microfit 3.0, que se conectará al termistor o cartucho calefactor y otro conector que se conectará directamente a la placa de la impresora. Los adaptadores Heatlink usan conectores estándar, por lo que son compatibles con prácticamente cualquier impresora, además de las incluidas en la tabla de compatibilidad. Para conocer el HeatLink adecuado para una impresora no disponible en la tabla, se debe verificar en la placa de la impresora el tipo de conexión usado.

Se debe tener en cuenta que una misma impresora puede requerir HeatLinks diferentes para el termistor y el calefactor.

Fabricante Bondtech
Conectores HeatLink Molex MX-50-57-9002:
- Molex Microfit 3.0
- Molex MX-50-57-9002

HeatLink JST SMP-02V-BC:
- Molex Microfit 3.0
- JST SMP-02V-BC

HeatLink JST VHR-2N:
- Molex Microfit 3.0
- JST VHR-2N

HeatLink JST XHP-2:
- Molex Microfit 3.0
- JST XHP-2

HeatLink JST XH-2 With Lock:
- Molex Microfit 3.0
- JST XH-2 With Lock

HeatLink Ferrule:
- Molex Microfit 3.0
- Terminales Crimpados
Longitud 50mm
Compatibilidad HeatLink Molex MX-50-57-9002

Termistor 300 ºC:
- Prusa i3 MK3/s/+
- Prusa i3 MK2/s
- Prusa i3 MK2.5/s

Calefactor 50W:
- N/A

HeatLink JST SMP-02V-BC
    Termistor 300 ºC:
    - Creality Ender-5
    - Creality Ender-5 Pro
    - Creality Ender-5 Plus

    Calefactor 50 W:
    - Creality Ender-5
    - Creality Ender-5 Pro
    - Creality Ender-5 Plus

    HeatLink JST VHR-2N


    Termistor 300 ºC:
    - N/A

    Calefactor 50 W:
    - Creality CR-10sPro
    - Creality CR-10sProV2
    - Creality CR-10Max
    - Creality CR-10V2
    - Creality CR-10V3

    HeatLink JST XHP-2

    Termistor 300 ºC
    - Creality Ender-3
    - Creality Ender-3 Pro
    - Creality Ender-3 V2
    - Creality CR-10
    - Creality CR-10 mini
    - Creality CR-10 s
    - Creality CR-10 s4
    - Creality CR-10 s5
    - Creality CR-5 Pro
    - Creality CR-6 SE
    - Creality CR-6 Max
    - Creality CR-X
    - Creality Ender-6

    Calefactor 50 W:
    - Creality CR-6 SE
    - Creality Ender-6
    - Creality CR-6 Max

    HeatLink JST XH-2 With Lock


    Termistor 300 ºC:
    - Creality CR-10s Pro
    - Creality CR-10s Pro V2
    - Creality CR-10Max
    - Creality CR-10V2
    - Creality CR-10V3

    Calefactor 50 W:
    - N/A

    HeatLink Ferrule


    Termistor 300 ºC:
    - N/A

    Calefactor 50 W:
    - Prusa i3 MK3/s/+
    - Prusa i3 MK2/s
    - Prusa i3 MK2.5/s
    - Creality CR-10
    - Creality CR-10 mini
    - Creality CR-10 s
    - Creality CR-10 s4
    - Creality CR-10 s5
    - Creality CR-20 Pro
    - Creality CR-5 Pro
    - Creality CR-X
    - Creality Ender-3
    - Creality Ender-3 Pro
    - Creality Ender-3 V2
    HS Code 8477.9
