Herramienta de calibración XY asistida por cámara (CXC)

En las impresoras 3D con más de un extrusor, como las impresoras de extrusión dual, las impresoras IDEX o las impresoras de cambio de herramientas, el calibrado XY-offset adecuado (la distancia entre las dos boquillas) es indispensable para lograr resultados satisfactorios, especialmente con impresiones multimaterial como muchos colores o materiales de soporte. En las impresoras duales/IDEX/de cambio de herramientas, el calibrado XY-offset suele ser una actividad que requiere mucho tiempo y no siempre da resultados precisos debido a errores humanos. Suele realizarse imprimiendo patrones de líneas de calibración y ajustando el desplazamiento hasta que las líneas coincidan. Sin embargo, en muchas impresoras esto sólo suele ser posible con PLA, lo que requiere cambiar el filamento. Y si la calibración se puede realizar con otros filamentos, primero hay que calentar la cama.

Vídeo 1: Cómo utilizar la herramienta CXC de calibración del offset XY. Fuente: Ember Prototypes.

Para facilitar este largo, tedioso e imperfecto proceso de calibrado a las impresoras de doble extrusión, Ember Prototypes ha diseñado esta herramienta CXC de calibrado del offset XY asistida por cámara. Se trata de un dispositivo compacto que realiza un calibrado rápido (5 minutos) y preciso del offset XY sin necesidad de imprimir líneas de calibrado, con un error inferior a 0.1 mm.

Imagen 1: El software de la herramienta CXC. Fuente: Ember Prototypes.

La combinación de una cámara y un potente software ayuda a supervisar el proceso de calibrado al proporcionar una vista inferior del cabezal de impresión con retículas. En la interfaz del software, el usuario puede realizar acciones como alinear el centro de cada boquilla en la misma posición XY, ajustar la exposición y el zoom de la cámara y actualizar la conexión de la cámara. Los parámetros (guardados automáticamente) son flexibles para adaptarse a las diferentes formas en que las distintas impresoras calibran el offset, y cada parámetro va acompañado de consejos de uso detallados.

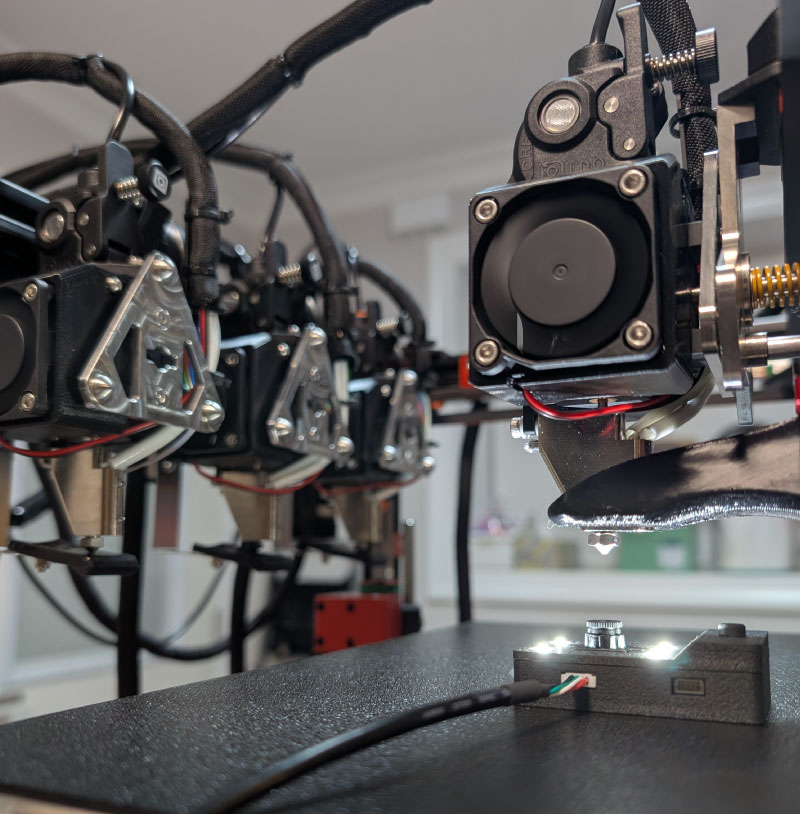

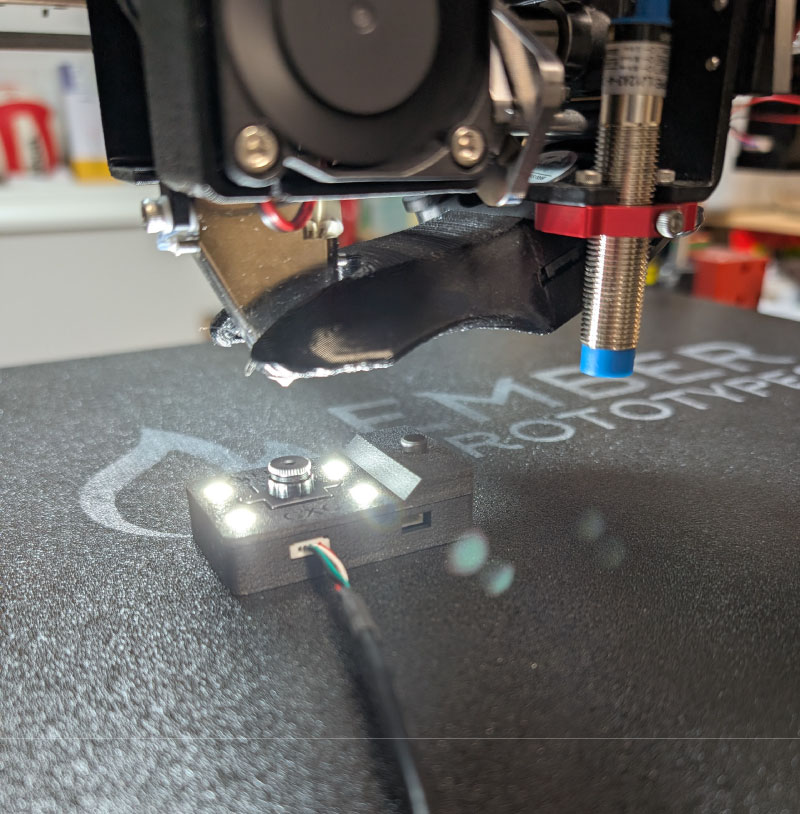

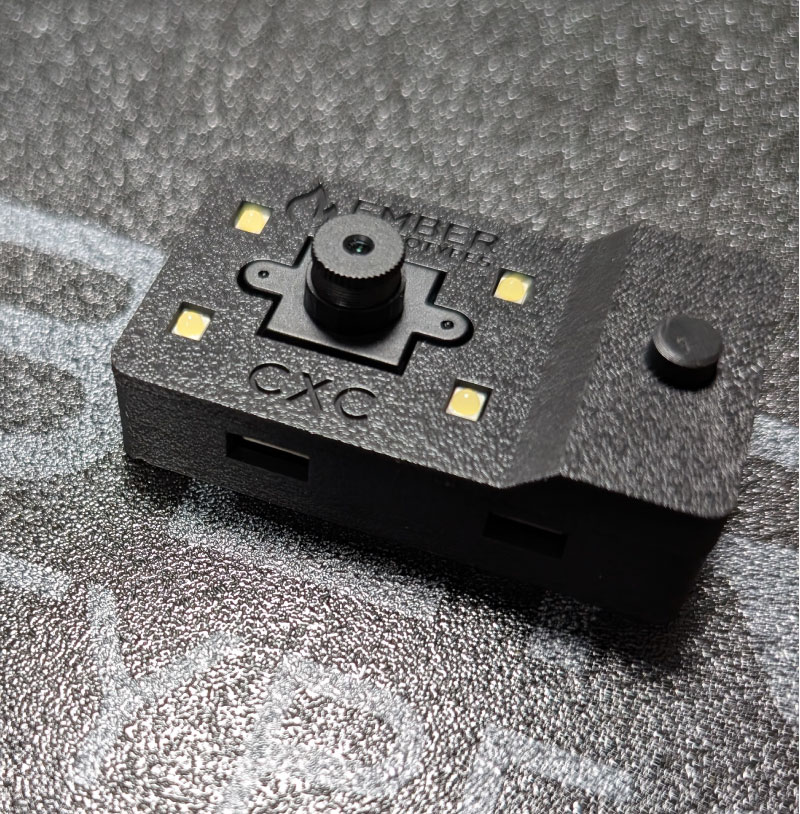

Imagen 2: La herramienta CXC en uso con varias impresoras 3D. Fuente: Ember Prototypes.

La herramienta de calibración CXC se diseñó para que fuera fácil de usar y compatible con muchas impresoras 3D, independientemente del tipo de placa de impresión. Dispone de un adhesivo reutilizable para las placas que no son de acero y un imán integrado garantiza la adhesión a las placas de acero para muelles. Los únicos requisitos para el correcto funcionamiento de la herramienta son la capacidad de mover el pórtico en pasos de 0.1 mm o menos (y leer la posición absoluta), así como la capacidad de anular los valores de calibración XY (o ajustar las compensaciones en el software de laminado). La herramienta de calibración CXC puede funcionar con cualquier sistema operativo (Windows independiente o aplicación web multiplataforma).
