Display Nav Left

Idioma:

Nuevo

PELLETS PLA20 - KCL Formi 3D Nordic Birch

Comparar

Debes estar logueado para añadir este producto a tus favoritos.

Pellets PLA20 - KCL Formi 3D Nordic Birch

Referencia: KCL-PLA20-NB-15

239,25 €

Sin IVA

Formato

Cantidad

En stock 0 ud disponibles para envío inmediato.
ud disponibles para envío en 15 - 20 días Disponible para envío en 15 - 20 días

Producto temporalmente sin stock con estas características. Selecciona otra combinación.

Te avisamos cuando esté disponible:

Entrega estimada: miércoles 8 octubre - miércoles 15 octubre

En stock

Devoluciones

Solicitar información

El PLA20 KCL Formi 3D Nordic Birch es un biocomposite innovador elaborado con fibras de celulosa y ácido poliláctico natural, diseñado especialmente para impresión 3D a gran escala (LSAM) y aplicaciones técnicas exigentes. Con un contenido ~80% biobasado y un 20% de fibras de celulosa, este material combina resistencia mecánica superior con excelente adhesión entre capas, garantizando impresiones estables, rápidas y precisas en proyectos de prototipado, moldes, diseño de interiores, esculturas y mobiliario.

Diferencias entre PLA20 y PLA10

En comparación con el PLA10 KCL Formi, que contiene 10% de fibras de celulosa y ~95% biobasado, el PLA20 ofrece un mayor contenido de fibra (20%) que aporta mayor rigidez y resistencia mecánica, siendo ideal para aplicaciones que requieren estructuras más fuertes y moldes complejos. Mientras que PLA10 es perfecto para piezas grandes y de gran definición con facilidad de procesado “drop-in”, el PLA20 combina esa facilidad con velocidades de impresión más rápidas y estabilidad incluso en entornos de producción exigentes.

Característica	PLA10	PLA20
Tipo de desarrollo	Desarrollado para granulate based LSAM	Desarrollado para granulate based LSAM
Contenido biobasado	~95%	~80%
Contenido de fibras	10%	20%
Facilidad de uso	Material “drop-in” fácil de usar, permite producción de alta definición	Material “drop-in” fácil de usar
Velocidad de impresión	No especificada, apta para extrusores grandes y pequeños	Rápida, 70-100 mm/s
Estabilidad de impresión	Alta, buena adhesión entre capas	Muy estable con todo tipo de configuraciones
Fibras de celulosa	Ofrecen funcionalidades extra y postprocesado tipo madera	Ofrecen funcionalidades extra y postprocesado tipo madera
Aplicaciones principales	Mobiliario, moldes, diseño interior, paneles, marcos, esculturas, prototipos	Moldes, diseño interior, esculturas, prototipos

Impresión 3D avanzada con resultados profesionales

El PLA20 KCL Formi se caracteriza por su baja contracción y rápida capacidad de enfriamiento, permitiendo producir piezas de alta definición incluso en impresoras con configuraciones variadas. Sus fibras de celulosa libres de lignina facilitan obtener colores vibrantes y duraderos y ofrecen propiedades únicas de postprocesado tipo madera, incluyendo lijado, fresado, pintado, encerado y barnizado. Este material es apto tanto para impresión con pellets como para producción de filamentos 3D, ampliando su versatilidad en múltiples industrias.

Aplicaciones reales y casos de éxito

El PLA20 KCL Formi ha demostrado su eficacia en proyectos de gran escala y precisión. En colaboración con REDU, se fabricaron moldes impresos y fresados que permitieron termoformar parabrisas de PC/PET, optimizando tiempos y costes. El Helsinki Music Centre empleó PLA20 para producir las primeras tuberías de órgano impresas en 3D, alcanzando 260 metros de tuberías con propiedades acústicas excepcionales gracias a su rigidez y estabilidad dimensional. Además, en Savonia, se crearon cajones y gabinetes para altavoces, aprovechando la combinación de resistencia mecánica, facilidad de impresión y acabado estético que ofrece este biocomposite.

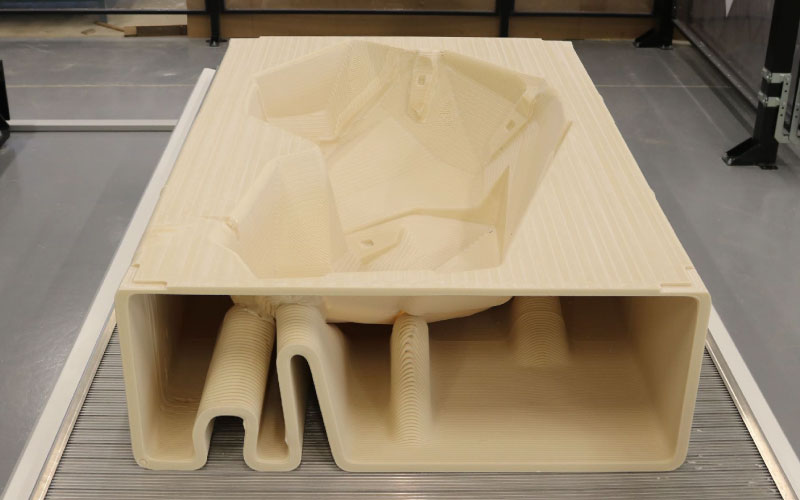

Molde impreso con PLA20.

Foto 1: Molde impreso con PLA20. Fuente: KCL Formi

El órgano del Helsinki Music Centre tiene un diseño destacable, creado con el PLA20.

Foto 2: El órgano del Helsinki Music Centre tiene un diseño destacable, creado con el PLA20. Fuente: Sakari Röyskö

Sostenibilidad y economía circular

El PLA20 KCL Formi Nordic Birch es 100% reciclable y puede aprovecharse en valorización energética, reduciendo el impacto ambiental y promoviendo la economía circular. Todas las fibras de celulosa provienen de bosques certificados, garantizando un enfoque responsable y sostenible en cada etapa de producción. Su naturaleza biobasada y la facilidad de procesamiento convierten este biocomposite en una solución confiable y ecológica para proyectos que buscan innovación y respeto por el medio ambiente.

Aplicaciones técnicas y creativas

Gracias a su resistencia, estabilidad dimensional y compatibilidad con técnicas de moldeado avanzadas, el PLA20 es ideal para moldes de vaciado, sand casting, impresión de prototipos, arte, decoración y mobiliario. La combinación de alto rendimiento y propiedades sostenibles posiciona al PLA20 KCL Formi como una referencia en biocomposites para manufactura aditiva de gran escala.

Conclusión: innovación responsable para impresión 3D

El PLA20 KCL Formi 3D Nordic Birch redefine los estándares de impresión 3D a gran escala, uniendo resistencia, precisión y sostenibilidad. Su capacidad de postprocesado tipo madera, estabilidad mecánica y bajo impacto ambiental lo convierten en un material indispensable para industrias que buscan soluciones de alto rendimiento, seguras y ecológicas. Una opción ideal para diseñadores, ingenieros y fabricantes comprometidos con la innovación responsable.

Vídeo 1: Concierto inaugural con el órgano Rieger, en el Helsinki Music Centre.

Información general
Fabricante	KCL Formi
Material	PLA
Formato	800 Kg \| 500 Kg \| 15 Kg
Densidad	(ISO 1183) 1,2 g/cm³
Densidad	1.2 g/cm³

Propiedades mecánicas
Resistencia al impacto Charpy	(ISO 179/1eU) 13 KJ/m²
Alargamiento a la rotura	(ISO 527) 4 %
Resistencia a la tracción	(ISO 527) 32 MPa
Módulo de tracción	(ISO 527) 3200 MPa

Propiedades térmicas
Temperatura de fusión	(ISO 11357) 135-180 ºC
Temperatura de procesado	200 ºC
Temperatura de transición vítrea	(ISO 11357) 65 ºC

Otras
HS Code	3901.1

Las fibras libres de lignina del PLA20 KCL Formi® 3D permiten obtener colores más vivos y duraderos, que con el tiempo aclaran suavemente sin perder brillo. Para dar color al material durante la impresión, se recomienda utilizar pigmentos compatibles con PLA (masterbatch de PLA), ya que garantizan un acabado uniforme y estable.

Las piezas impresas con este biocomposite pueden ser tratadas con técnicas tradicionales de la madera, lo que amplía sus posibilidades de acabado. Es posible fresar, cortar, lijar, teñir, encerar, barnizar o pintar, logrando resultados estéticos y funcionales adaptados a cada proyecto.

Dado que el material contiene fibras de celulosa, tiene capacidad de absorber humedad si el envase permanece abierto. Por ello es fundamental mantener el paquete siempre sellado. En caso de que el compuesto se humedezca, debe secarse durante al menos seis horas a 80 °C, preferiblemente utilizando un secador deshumidificador, con el fin de preservar sus propiedades mecánicas y de impresión.

La temperatura máxima de procesado recomendada es de 200 °C, ya que el sobrecalentamiento puede provocar degradación térmica y afectar la calidad de las piezas. El producto no es inflamable bajo condiciones normales de almacenamiento y manipulación. No obstante, si ocurre un incendio debido a un manejo inadecuado, lo más apropiado es utilizar extintores polivalentes de polvo ABC o agua, siguiendo siempre la normativa vigente de protección contra incendios.

Para conservar correctamente el material, los gránulos deben almacenarse protegidos de la luz ultravioleta, en envases sellados, en un ambiente seco y a temperaturas inferiores a 50 °C. La exposición prolongada al aire húmedo puede aumentar la absorción de agua, lo que repercute negativamente en las propiedades del producto final.

Productos relacionados

Debes estar logueado para añadir este producto a tus favoritos.

Pellets PLA10 - KCL Formi 3D Nordic Birch

Pellets PLA10 KCL Formi 3D, biocomposite con 95% de base biológica, alta resistencia, fácil postprocesado y sostenible para impresión 3D a gran escala.
