Publicado el 16/07/2025

Ingeniería Inversa. Qué es y qué ventajas tiene.

En el ámbito industrial, la ingeniería inversa ha encontrado un aliado revolucionario: la impresión 3D. Esta técnica, que consiste en extraer el conocimiento o diseño de un objeto físico para reproducirlo o mejorarlo, se ha transformado gracias a la fabricación aditiva. Empresas de toda Europa, incluyendo España y Portugal, están adoptando este enfoque para mantener equipos obsoletos, optimizar piezas y acelerar la innovación sin depender de largos procesos de fabricación tradicional.

Para los responsables de producción y mantenimiento, la combinación de ingeniería inversa e impresión 3D ofrece ventajas estratégicas: reducir tiempos de inactividad, ahorrar costes y facilitar la personalización de componentes. Imagina poder replicar una pieza descatalogada en cuestión de horas o rediseñar un componente para mejorar su rendimiento sin esperar semanas por un prototipo. Estas posibilidades están redefiniendo la eficiencia en sectores industriales y, cada vez más, en talleres y entornos domésticos.

En este artículo, exploraremos cómo funciona esta sinergia, sus aplicaciones prácticas y las tecnologías clave que la hacen posible.

¿Qué es la ingeniería inversa en el contexto industrial?

La ingeniería inversa es el proceso de analizar un objeto físico para entender su diseño y funcionalidad, con el objetivo de recrearlo, modificarlo o mejorarlo. En el ámbito industrial, esto resulta especialmente útil cuando no se dispone de planos CAD originales, como en piezas antiguas o componentes de maquinaria ya discontinuados.

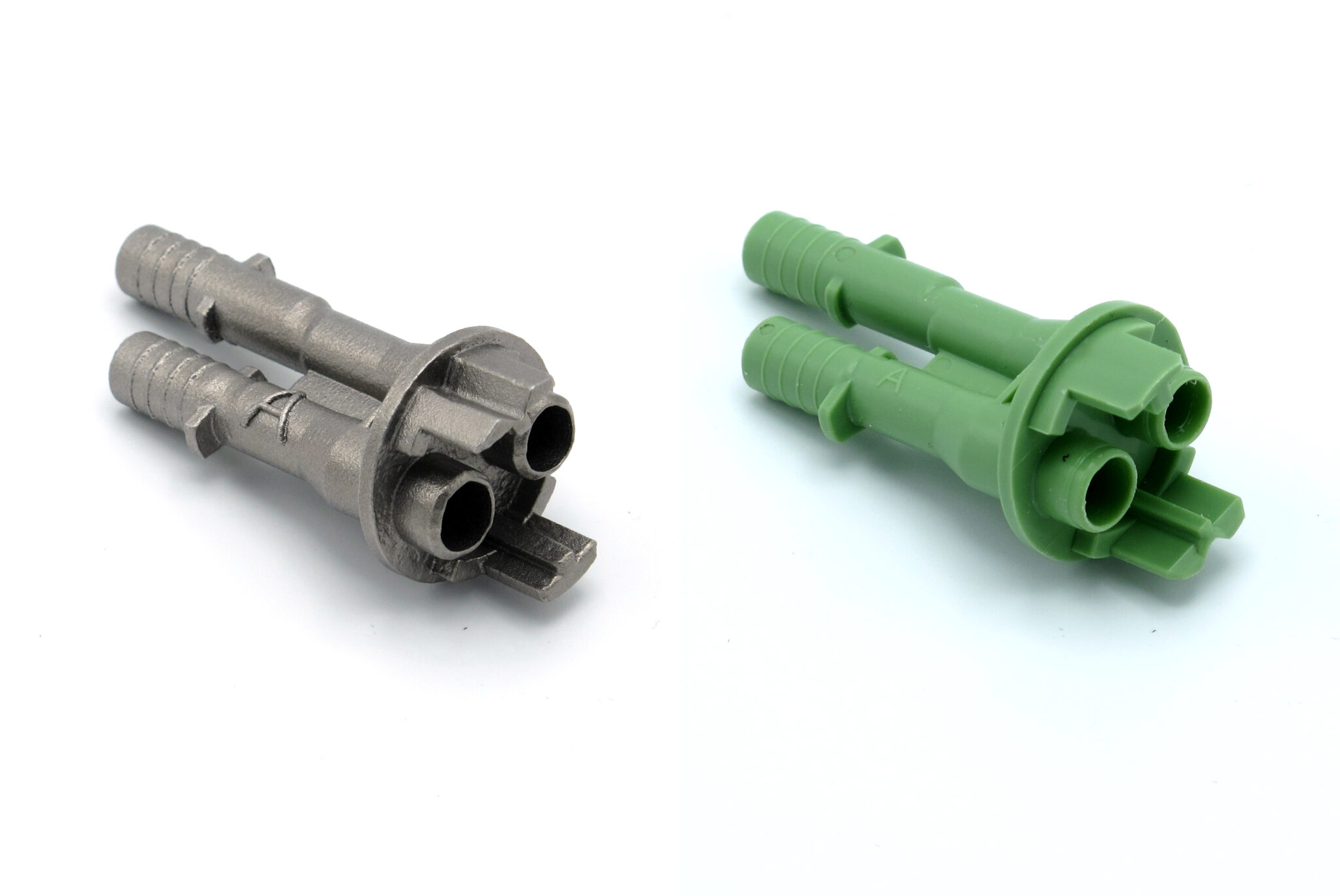

Comparación, pieza original y pieza impresa con resina técnica. Fuente: Top3D.es.

Pasos clave en el proceso

  1. Digitalización del objeto: Mediante escáneres 3D (láser, luz estructurada o incluso fotogrametría), se captura la geometría exacta de la pieza, generando una nube de puntos o una malla digital.

  2. Reconstrucción CAD: Con software especializado (como Geomagic Design X o Autodesk Fusion 360), se convierte el escaneo en un modelo 3D editable, reparando posibles imperfecciones o añadiendo mejoras.

  3. Fabricación aditiva: Una vez obtenido el archivo digital, la impresión 3D permite materializar la pieza con rapidez y precisión, independientemente de su complejidad geométrica.

El resultado no es solo una réplica, sino la posibilidad de optimizar el diseño original: aligerar estructuras, corregir errores o adaptar la pieza a nuevos requisitos.

¿Por qué la impresión 3D potencia la ingeniería inversa?

Del escaneo a la pieza física en un solo flujo de trabajo

La fabricación aditiva elimina la necesidad de moldes o mecanizados costosos. Una vez escaneado el objeto y procesado en CAD, una impresora 3D profesional puede reproducirlo en horas, incluso si se trata de geometrías complejas o superficies orgánicas difíciles de fresar.

Libertad de diseño y optimización

La impresión 3D no se limita a copiar: permite rediseñar. Por ejemplo, se pueden añadir estructuras alveolares para reducir peso o refuerzos localizados para mejorar la resistencia. Tecnologías como SLA o SLS son ideales para piezas técnicas que requieren exactitud o propiedades mecánicas avanzadas.

Iteración rápida y ahorro de tiempo

En desarrollo de productos, la combinación de ingeniería inversa e impresión 3D agiliza los ciclos de prueba. Se puede modificar el modelo CAD, reimprimirlo y validar los cambios en cuestión de horas, algo crucial en entornos industriales donde el tiempo es un recurso crítico.

Tecnología accesible

Herramientas como escáneres 3D de sobremesa o impresoras FDM profesionales han democratizado esta técnica. Ya no es exclusiva de grandes empresas; talleres pequeños o incluso usuarios avanzados pueden replicar o mejorar piezas con equipos asequibles.

Tecnologías clave para ingeniería inversa con impresión 3D

Digitalización: escáneres 3D y fotogrametría

  • Escáneres 3D: Ideales para piezas con tolerancias ajustadas (ej. componentes mecánicos). Algunos modelos ofrecen precisión submilimétrica.

  • Fotogrametría: Alternativa low-cost para objetos grandes o menos críticos, usando solo fotografías y software especializado.

Tecnologías de impresión 3D

  • FDM (Filamento termoplástico): Para prototipos funcionales en ABS, Nylon o PETG. Perfecto para piezas de repuesto en maquinaria.

    Pieza de repuesto impresa con FDM. Fuente: Reddit.com.
  • SLA/DLP (Resinas): Alta precisión en detalles finos, como moldes o componentes dentales.

  • SLS (Sinterizado): Piezas resistentes y sin soportes, útiles en ingeniería mecánica.

  • Metal (SLM/DMLS): Para aplicaciones de alto rendimiento (aeroespacial, automoción), donde se requieren propiedades que sólo el metal puede ofrecer.

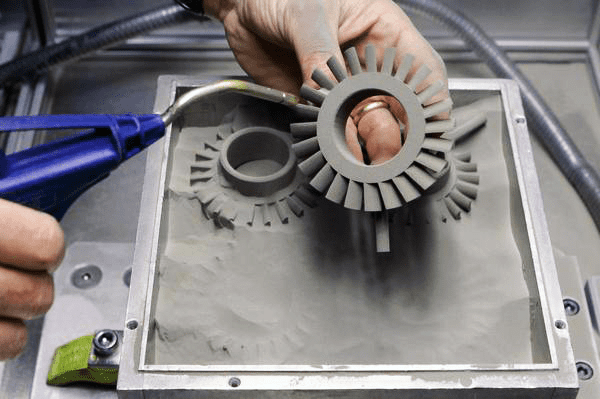

Ejemplo de pieza de repuesto impresa con SLS y polvo metálico. Fuente: Get3D.gr.

Ventajas de usar impresión 3D en ingeniería inversa

La combinación de ingeniería inversa e impresión 3D no solo resuelve problemas inmediatos, sino que también redefine la eficiencia en la producción y el mantenimiento industrial. Estas son las ventajas clave que están impulsando su adopción en empresas.

Velocidad y eficiencia: menos tiempos muertos, más productividad

Prototipado rápido y respuesta inmediata

  • Réplicas en horas, no semanas: Mientras los métodos tradicionales (mecanizado o fabricación externa) pueden demorar días o semanas, la impresión 3D acorta el proceso a horas. Por ejemplo, una fábrica podría escanear una pieza rota de una máquina a primera hora y tenerla reemplazada por la tarde, evitando paradas prolongadas en la línea de producción.

  • Iteraciones ágiles en I+D: Equipos de ingeniería pueden modificar diseños escaneados, imprimir prototipos y validar cambios en cuestión de días, acelerando el desarrollo de productos. Según expertos, el escaneo 3D reduce hasta un 70% el tiempo frente a la medición manual de piezas.

Mantenimiento sin interrupciones

En sectores como el automotriz o la energía, donde el tiempo de inactividad es crítico, la capacidad de fabricar repuestos in situ es una ventaja estratégica. Un caso real: el centro CEDAEC en España emplea impresión 3D para producir piezas obsoletas en el sector defensa, optimizando cadenas de suministro.

Ahorro de costes y sostenibilidad

Fabricación bajo demanda sin stocks innecesarios

  • Piezas únicas sin costes de tooling: La impresión 3D elimina gastos en moldes o lotes mínimos. Por ejemplo, recrear una palanca descatalogada para maquinaria agrícola cuesta solo el material y energía usados, frente a encargar una unidad a un taller externo.

  • Inventario digital: Empresas como operadoras de trenes o plantas energéticas pueden almacenar diseños CAD y imprimir repuestos solo cuando se necesitan, reduciendo costes de almacenaje y obsolescencia.

Menos residuos, más ecoeficiencia

A diferencia del fresado (que desperdicia hasta un 80% del material), la fabricación aditiva solo consume lo necesario. Esto no solo abarata costes, sino que alinea la producción con normativas europeas de economía circular.

Ejemplo práctico: Una empresa de transporte en Lisboa escaneó y reimprimió piezas discontinuas para su flota de autobuses antiguos, ahorrando miles de euros en reposición de sistemas completos.

Libertad de diseño e innovación

Optimización de piezas existentes

La impresión 3D permite mejorar diseños heredados:

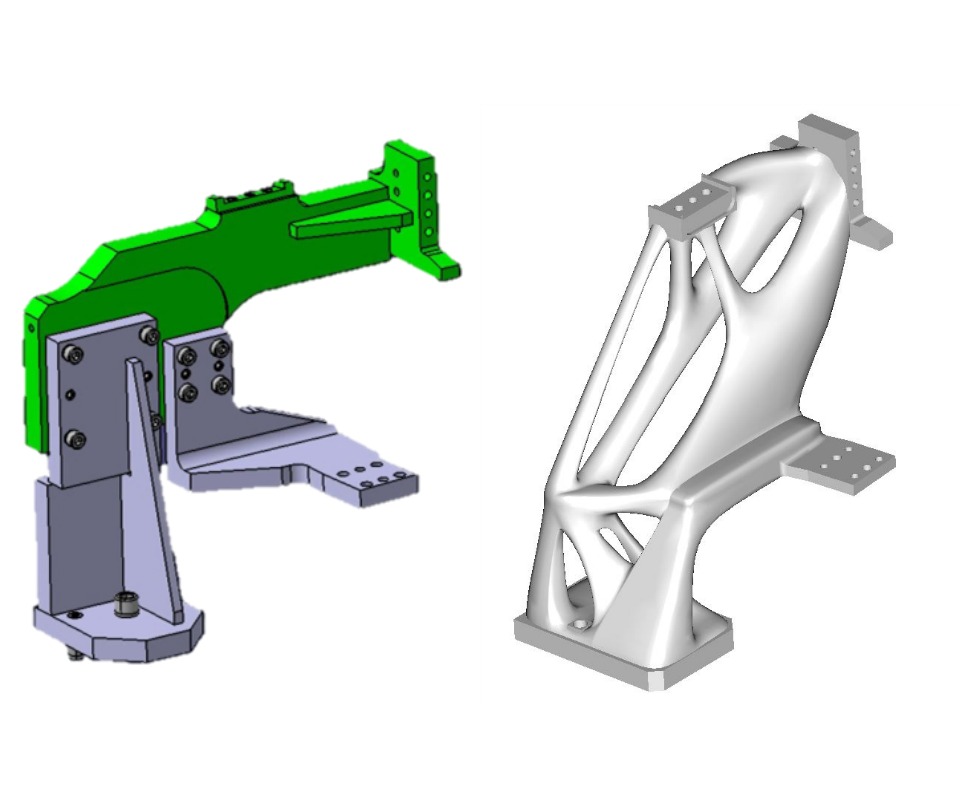

  • Aligerar componentes: Estructuras reticuladas internas reducen peso sin perder resistencia, clave en aeronáutica o automoción.

  • Integración de funciones: Varias piezas ensambladas pueden convertirse en un único componente impreso, simplificando montajes.

Caso de éxito: Una empresa vasca rediseñó un componente de turbina mediante ingeniería inversa, logrando un 40% menos de peso y mayor eficiencia energética.

Inspiración para nuevos productos

Analizar un objeto existente puede desencadenar ideas innovadoras. La impresión 3D acorta el camino entre el "¿y si...?" y el prototipo físico, fomentando una cultura de experimentación.

Mantenimiento de equipos obsoletos

Recuperacion de piezas descatalogadas

  • Industria y patrimonio: Desde máquinas industriales hasta coches clásicos, la ingeniería inversa evita el desguace por falta de repuestos. Talleres en España han replicado componentes de vehículos históricos como el Seat 600, manteniéndolos en circulación sin alterar su autenticidad.

  • Preservación digital: Escanear piezas crea un archivo técnico reusable, incluso si el equipo original ya no existe. Museos y fábricas aplican esta técnica para conservar su legado industrial.

Mantenimiento predictivo con gemelos digitales

Empresas energéticas escanean turbinas o válvulas críticas para crear modelos 3D simulados. Estos "gemelos digitales" permiten prever fallos y planificar sustituciones antes de que ocurran, minimizando riesgos.

Autonomía estratégica y ventaja competitiva

Independencia de proveedores externos

Producir repuestos localmente reduce la dependencia de cadenas de suministro globales, crítico en tiempos de crisis. Fábricas en Andalucía o Galicia, por ejemplo, han evitado parones escaneando e imprimiendo piezas antes importadas de Asia.

Diferenciación en el mercado

  • Respuesta rápida a clientes: Ofrecer soluciones personalizadas en días (no meses) posiciona a las empresas como socios ágiles.

  • Atracción de talento: Integrar estas tecnologías refuerza la imagen de empresa innovadora, clave en sectores como el médico o aeroespacial.

Consideraciones prácticas para implementar ingeniería inversa con impresión 3D

Tras explorar las ventajas, es crucial abordar los aspectos técnicos y estratégicos para una adopción efectiva. Aquí están las claves para integrar esta tecnología con éxito:

Precisión y calidad: claves para resultados fiables

Equipos calibrados y metrología rigurosa

  • Escaneado de alta fidelidad: Un escáner 3D (láser o luz estructurada) debe garantizar tolerancias inferiores a 0,1 mm para piezas críticas. En sectores como aeronáutica, incluso se emplean tomógrafos computarizados (CT) para capturar geometrías internas.

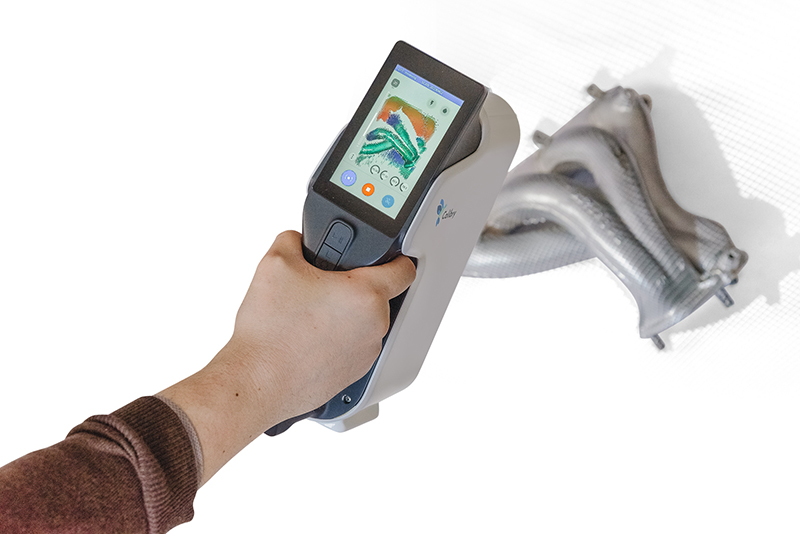

    El escaneo 3D es un gran aliado en el proceso de ingeniería inversa. Fuente: Filament2print.com.
  • Validación dimensional: Comparar la pieza impresa con el modelo CAD mediante software de metrología detecta desviaciones. Empresas como CEDAEC en España usan este método para validar repuestos en defensa.

Selección de materiales certificados

No todos los filamentos o resinas son aptos para aplicaciones industriales. Ejemplos:

  • Piezas mecánicas: Nylon PA12 (SLS) o policarbonato (FDM) para resistencia.

  • Ambientes hostiles: PEI (ULTEM) o PEEK en entornos de alta temperatura.

  • Cumplimiento normativo: En sanidad o alimentación, usar materiales biocompatibles o FDA-compliant.

Integración en flujos de trabajo existentes

Formación y roles especializados

  • Capacitación interna: Entrenar a técnicos en:

    • Uso de escáneres 3D.

    • Edición de mallas en software como Geomagic Design X o Fusion 360.

  • Alianzas estratégicas: Colaborar con centros tecnológicos, empresas o universidades con expertise en fabricación aditiva.

Digitalización de repuestos

Crear una biblioteca digital de piezas críticas permite:

  • Impresión bajo demanda ante fallos.

  • Centralizar el conocimiento técnico (útil para empresas implantadas en diferentes territorios o areas).

Aspectos legales y éticos

Propiedad industrial y derechos de autor

  • Reparación legal: En la UE, la ingeniería inversa para mantenimiento de equipos propios está amparada (Directiva (EU) 2019/771).

  • Límites claros: No es legal replicar piezas patentadas para su reventa sin licencia.

Certificaciones en sectores regulados

  • Aeroespacial: Las piezas impresas deben cumplir normativas EASA o FAA.

  • Médico: Validación bajo ISO 13485 si el componente contacta con pacientes.

Documentación clave: Guardar registros de escaneos, parámetros de impresión y ensayos para demostrar cumplimiento.

Conclusión: reinventando el futuro industrial con ingeniería inversa e impresión 3D

En un mundo donde la obsolescencia y las cadenas de suministro frágiles son desafíos constantes, la ingeniería inversa apoyada en la impresión 3D se erige como una solución tan pragmática como revolucionaria. No se trata solo de replicar lo que ya existe, sino de rescatar el conocimiento atrapado en piezas antiguas para darles una nueva vida, mejorada y adaptada a las exigencias actuales.

Desde talleres que resucitan clásicos automovilísticos con repuestos impresos, hasta fábricas que reinventan sus líneas de producción con componentes optimizados, esta tecnología está demostrando su valor en el mundo actual. Reduce semanas de espera a horas, transforma costosas paradas técnicas en simples reimpresiones, y convierte problemas aparentemente irresolubles —como la falta de repuestos para maquinaria obsoleta— en oportunidades para innovar.

El camino hacia esta transformación comienza con un primer paso: identificar esas piezas que siempre generan dolores de cabeza, esos cuellos de botella en la producción o esos componentes que ya no se fabrican. Un proyecto piloto, quizá en colaboración con un centro tecnológico o un proveedor local, puede ser la semilla de un cambio más profundo. Porque más allá de la tecnología, lo que realmente impulsa este movimiento es una mentalidad —la de ver cada desafío como una invitación a mejorar, cada pieza rota como una oportunidad para rediseñar.

El mensaje es claro: el futuro pertenece a quienes no esperan a que las soluciones lleguen, sino a quienes las crean. Y ahora, tienen las herramientas para hacerlo.
