Display Nav Left

Lingua:

Confrontare

Devi essere loggato per gestire la tua lista dei desideri.

Fiberon PPS-GF20

Ref.: FIBERON-PPS-GF20-175-500G

57,84 €

Tasse escl.

Diámetro

Formato

Sconti sul volume

Quantità	Sconto	Prezzo
5	5% 5%	54,95 € 54,95 €
10	8% 8%	53,21 € 53,21 €

Quantità

In stock 10 unità disponibili per spedizione immediata.
unità disponibili per la spedizione in 15 - 21 giorni Disponibile per la spedizione entro 15 - 21 giorni

Prodotto temporaneamente esaurito con queste caratteristiche. Seleziona un'altra combinazione.

Vi avvisiamo quando sarà disponibile:

Consegna approssimativa: mercoledì 10 settembre

Disponibile

Restituzioni

Chiedi informazioni

Fiberon PPS-GF20 di Polymaker rappresenta lo standard per i filamenti ad alte prestazioni per la stampa 3D in applicazioni industriali, automotive ed elettroniche che richiedono massima resistenza e affidabilità. Questo filamento rinforzato con 20 % di fibra di vetro combina rigidità e resistenza meccanica eccezionali con stabilità dimensionale, consentendo la produzione di pezzi che mantengono forma e funzionalità anche a temperature fino a 236 °C.

Proprietà tecniche avanzate per ambienti esigenti

La capacità di isolamento elettrico del Fiberon PPS-GF20 è impareggiabile, con una resistenza dielettrica di 6,05 kV/mm e una bassa costante dielettrica di 2,71 @ 1 MHz, ideale per involucri elettrici, custodie per sensori ADAS avanzati e componenti strutturali per stazioni base 5G. La certificazione UL94 V0 a 1,5 mm garantisce resistenza al fuoco certificata, mentre la protezione contro acidi, basi, oli e solventi assicura prestazioni affidabili anche negli ambienti più esigenti.

Video 1: Presentazione del filamento ad alte prestazioni Fiberon PPS-GF20 per elettronica e automotive.

Precisione e affidabilità in ogni stampa

Questo filamento industriale è ottimizzato per stampe precise e veloci, supportando velocità fino a 250 mm/s con minima deformazione e massima stabilità sull’asse Z. Il colore grigio neutro riduce l’assorbimento di calore e facilita la post-elaborazione. La confezione sottovuoto e la compatibilità con i sistemi AMS garantiscono filamento privo di umidità e grovigli, assicurando risultati costanti in qualsiasi condizione ambientale.

Pezzi stampati con il filamento avanzato e rinforzato PPS-GF20

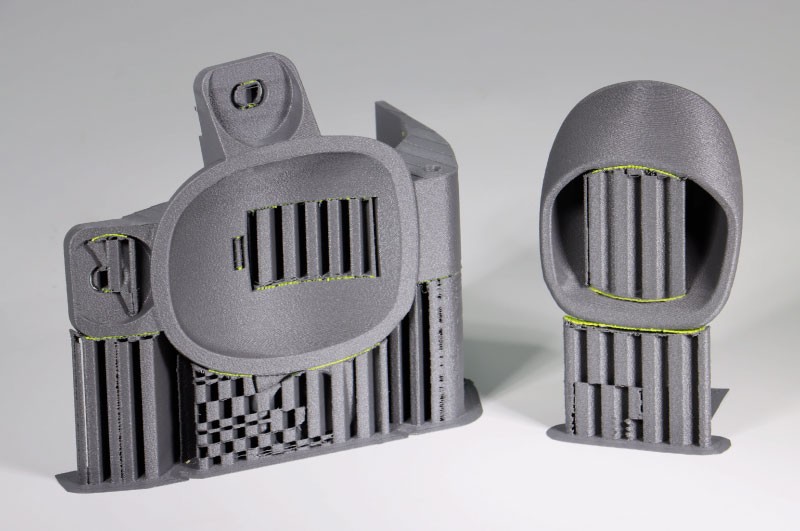

Foto 1: Pezzi stampati con il filamento avanzato e rinforzato PPS-GF20. Fonte: Fiberon

Confronto materiali Fiberon

Materiale	Temp. Ugello	Temp. Piatto	Velocità Stampa	Temp. Camera	Resistenza al fuoco	HDT	Modulo di Young (X-Y)	Adesione Strati (Z)	Impatti Charpy (X-Y)	Rinforzo fibra	Supporto consigliato	Essiccazione
Fiberon PPS-GF20	310–350 °C	80–90 °C	Fino a 250 mm/s	Ambiente	V0 (1,5 mm)	236,3 °C (0,45 MPa)	4552,0 ± 54,6 MPa	22,9 ± 0,8 MPa	27,3 ± 1,1 kJ/m²	20% vetro	PolySupport per PA12	100 °C · 10 h
Fiberon PPS-CF10	310–350 °C	80–90 °C	Fino a 300 mm/s	Ambiente	V0 (1,5 mm)	252,5 °C (0,45 MPa)	5446,7 ± 149,0 MPa	32,0 ± 5,1 MPa	11,4 ± 0,7 kJ/m²	10% carbonio	PolySupport per PA12	100 °C · 10 h
Fiberon PA612-ESD	280–300 °C	40–50 °C	Fino a 300 mm/s	Ambiente	HB	157,0 °C (0,45 MPa)	4293,7 ± 116,4 MPa	21,5 ± 2,7 MPa	24,1 ± 2,4 kJ/m²	—	PolySupport per PA12	100 °C · 10 h
Fiberon PETG-ESD	250–290 °C	70–80 °C	Fino a 500 mm/s	Ambiente	HB	76,0 °C (0,45 MPa)	1983,0 ± 74,9 MPa	20,7 ± 0,6 MPa	29,3 ± 2,2 kJ/m²	—	N/A	65 °C · 3 h
Fiberon PET-CF17	270–300 °C	70–80 °C	Fino a 300 mm/s	Ambiente	HB	147,5 °C (0,45 MPa)	5481,0 ± 223,7 MPa	27,9 ± 1,3 MPa	25,1 ± 2,8 kJ/m²	17% carbonio	PolySupport per PA12	100 °C · 10 h
Fiberon PA6-GF25	280–300 °C	40–50 °C	Fino a 300 mm/s	Ambiente	HB	191 °C (0,45 MPa)	5356,9 ± 211,0 MPa	60,7 ± 1,1 MPa	27,4 ± 0,5 kJ/m²	25% vetro	PolyDissolve S1	100 °C · 10 h
Fiberon PA12-CF10	260–300 °C	40–50 °C	Fino a 300 mm/s	Ambiente	HB	131 °C (0,45 MPa)	3311,2 ± 134,9 MPa	52,2 ± 0,8 MPa	33,7 ± 1,4 kJ/m²	10% carbonio	PolySupport o PolyDissolve	100 °C · 10 h

Conclusione

Fiberon PPS-GF20 combina prestazioni meccaniche superiori, resistenza termica, isolamento elettrico e resistenza al fuoco, offrendo la massima affidabilità nei componenti critici. Ogni stampa riflette precisione industriale, durata e affidabilità, rendendo questo filamento la scelta ideale per ingegneri e professionisti che cercano eccellenza nella produzione additiva.

Pezzi stampati con il filamento avanzato e rinforzato PPS-GF20. Fonte: Fiberon

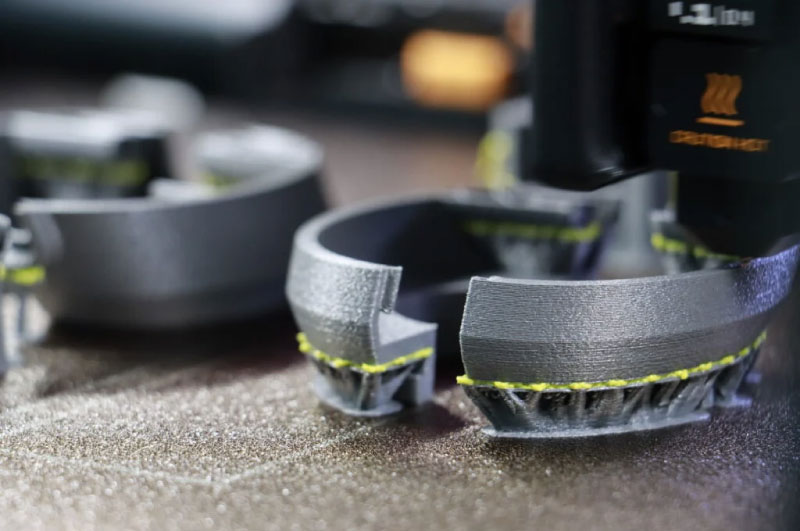

Foto 2: Pezzi stampati con il filamento avanzato e rinforzato PPS-GF20. Fonte: Fiberon

Informazioni generali
Materiale	PPS GF
Formato	0.5 Kg \| 3 Kg
Densità	(ISO 1183) 1.36 g/cm³
Diametro del filamento	1.75 mm
Lunghezza filamento	[0.5 Kg] 152.8 m \| [3 Kg] 305.7 m

Proprietà di stampa
Temperatura di stampa	310-350 ºC
Temperatura della base/letto	80-90 ºC
Ventaglio di strati	✗
Velocità di stampa consigliata	< 250 mm/s

Proprietà meccaniche
Resistenza all'impatto Charpy	(ISO 179) 7.3 KJ/m²
Allungamento a rottura	(ISO 527) 2.0 %
Resistenza alla trazione	(ISO 527) 64.1 MPa
Modulo di trazione	(ISO 527) 4552.0 MPa
Resistenza alla flessione	(ISO 178) 7.3 MPa
Modulo di flessione	(ISO 178) 4110.7 MPa

Proprietà termiche
Temperatura di fusione	DSC, 10ºC/min 279.6 ºC
Temperatura di ammorbidimento	(ISO 306) 272.5 ºC

Proprietà specifiche
Resistenza chimica	✓

Altre
HS Code	3916.9

Il Fiberon PPS-GF20 richiede un hotend completamente metallico in grado di raggiungere temperature tra 310 °C e 350 °C, e un letto riscaldato tra 80 °C e 90 °C. Si consiglia di mantenere la ventola di strato spenta durante la stampa per evitare deformazioni e garantire una buona adesione tra gli strati. La velocità di stampa può arrivare fino a 250 mm/s, a seconda della complessità del pezzo e delle capacità della stampante.

Per stampanti con sistema Direct Drive, la distanza di ritrazione consigliata è di 1–3 mm con una velocità di ritrazione di 20–40 mm/s. Questi parametri aiutano a prevenire fili e gocciolamenti senza compromettere la qualità della stampa.

Il filamento deve rimanere asciutto; se ha assorbito umidità, è consigliabile asciugarlo a 100 °C per 10 ore prima della stampa. A seconda dell’umidità ambientale, potrebbe essere necessario un filament dryer. Dopo la stampa, un ricottura (annealing) a 130 °C per 10 ore può migliorare le proprietà meccaniche e la stabilità termica.

Tra i requisiti dell’attrezzatura, è importante avere un hotend completamente metallico in grado di raggiungere la temperatura adeguata e un ugello temprato per resistere all’abrasione del filamento rinforzato con fibra. Mantenere il filamento asciutto quando non in uso e controllare periodicamente la pulizia dell’ugello garantirà stampe coerenti e di alta qualità.

Infine, si consiglia di stampare in un’area stabile, senza correnti d’aria, verificare il livellamento del letto e l’adesione prima di iniziare pezzi grandi, e regolare la ritrazione se si rilevano fili o gocciolamenti durante la stampa. Queste precauzioni garantiranno risultati ottimali e una maggiore durata delle stampe con Fiberon PPS-GF20.

Per ulteriori informazioni, consultare la documentazione disponibile nella scheda Allegati.
