search
Devi essere loggato per gestire la tua lista dei desideri.

Hyper Speed PETG CF Raise3D

RAISE-HS-PETGCF-K-175-1KG
33,05 € 33,05 €
Tasse escl.
Diámetro
Formato
Colore
Quantità

In stock 0 unità disponibili per spedizione immediata.
unità disponibili per la spedizione in 7 - 10 giorni
Disponibile per la spedizione entro 7 - 10 giorni

Prodotto temporaneamente esaurito con queste caratteristiche. Seleziona un'altra combinazione.

Prodotto temporaneamente esaurito con queste caratteristiche. Seleziona un'altra combinazione.

Vi avvisiamo quando sarà disponibile:

Consegna approssimativa: venerdì 19 settembre - mercoledì 24 settembre

Il filamento Hyper Speed PETG CF di Raise3D è un materiale composito avanzato in PETG rinforzato con l'8 % di fibre di carbonio riciclate, progettato specificamente per la tecnologia Hyper FFF e compatibile con velocità di stampa fino a 300 mm/s. Questo filamento combina l’eccellente facilità di stampa del PETG con una superficie opaca migliorata dalle fibre di carbonio, offrendo resistenza meccanica superiore, stabilità termica e dimensionale, ideale per applicazioni che richiedono affidabilità, precisione ed efficienza dei costi.

Prestazioni e proprietà del materiale

I pezzi stampati con Hyper Speed PETG CF si distinguono per alta rigidità e resistenza, bassa assorbimento di umidità e stabilità dimensionale prolungata. Grazie all’integrazione di fibre di carbonio riciclate, le stampe presentano una superficie uniforme e opaca, adatta sia per prototipi funzionali sia per componenti finali industriali. La sua resistenza chimica e termica garantisce durata e affidabilità in ambienti di lavoro impegnativi.

Compatibilità e applicazioni industriali

Questo filamento tecnico è compatibile con filamenti di supporto industriale in PET, permettendo di realizzare strutture complesse senza compromettere la qualità del pezzo finale. Il design ottimizzato lo rende adatto a prototipazione rapida, componenti per automotive, parti finali industriali e maschere e utensili, garantendo risultati precisi e costanti in ambienti di produzione professionali.

Versione RFID per maggiore controllo della stampa

La versione con RFID integra un’etichetta intelligente che permette alle stampanti compatibili di identificare automaticamente il tipo di filamento e verificare i parametri di stampa ottimali, migliorando la coerenza e la sicurezza del processo. Questo filamento RFID può essere utilizzato anche su stampanti senza sensore RFID, mantenendo tutti i vantaggi dell’Hyper Speed PETG CF.

Differenze tra Hyper Speed PETG CF e PET CF di Raise3D

La principale differenza tra Hyper Speed PETG CF e PET CF di Raise3D riguarda principalmente composizione, livello di rinforzo e destinazione d’uso. Hyper Speed PETG CF è basato su PETG rinforzato con 8 % di fibre di carbonio riciclate, mantenendo l’eccellente facilità di stampa del PETG e la compatibilità con velocità fino a 300 mm/s in Hyper FFF. Offre buona resistenza meccanica e stabilità dimensionale con finitura opaca uniforme, ideale per prototipazione rapida e pezzi funzionali con un equilibrio tra prestazioni e costi.

Il PET CF, invece, è formulato con PET rinforzato con 15 % di fibra di carbonio, raggiungendo proprietà meccaniche e termiche più elevate, specialmente se sottoposto a ricottura (annealing), che può portare la resistenza al calore fino a 150 °C. È più adatto per applicazioni industriali impegnative (automotive, aerospaziale, elettronica) quando si utilizzano sistemi di estrusione resistenti all’abrasione. In sintesi, Hyper Speed PETG CF privilegia velocità, facilità di stampa ed efficienza dei costi, mentre PET CF si concentra su robustezza, durata e proprietà potenziate tramite post-processing.

Conclusione

In sintesi, il filamento Hyper Speed PETG CF combina alta velocità di stampa, resistenza meccanica, stabilità termica e precisione dimensionale, diventando la scelta perfetta per prototipi e parti funzionali di ingegneria, dove sono richiesti finitura di qualità, affidabilità ed efficienza in applicazioni industriali e professionali.

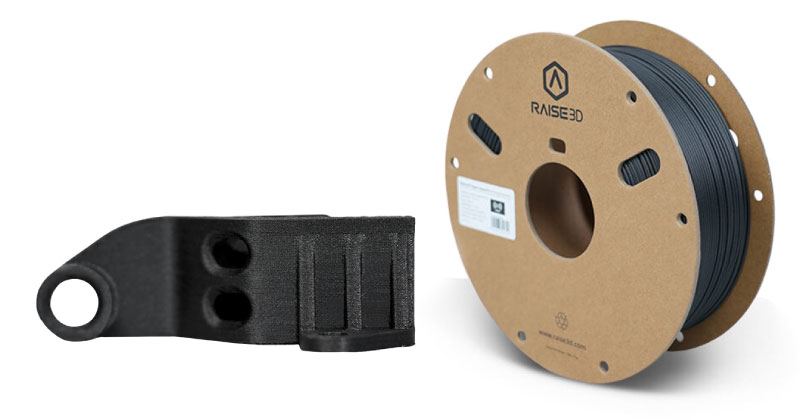

Pezzo stampato con il filamento PETG CF. Fonte: Raise3D

Foto: Pezzo stampato con il filamento PETG CF. Fonte: Raise3D

Informazioni generali

Materiale PETG
Formato 1 Kg
Densità (ISO 1183) 1.30 g/cm³
Diametro del filamento 1.75 mm
Lunghezza filamento 319.8 m
RAL/Pantone RAL: 9011

Proprietà di stampa

Temperatura di stampa 280 ºC
Temperatura della base/letto 80 ºC
Ventaglio di strati
Velocità di stampa consigliata 50-200 mm/s

Proprietà meccaniche

Resistenza all'impatto Charpy (ISO 179) 4.0 KJ/m²
Allungamento a rottura (ISO 527) 6 %
Resistenza alla trazione (ISO 527) 60 MPa
Modulo di trazione (ISO 527) 3700 MPa
Resistenza alla flessione (ISO 178) 95 MPa
Modulo di flessione (ISO 178) 3800 MPa

Proprietà termiche

Temperatura di ammorbidimento (ISO 75 @1.8 MPa) 65 ºC

Proprietà specifiche

Classificazione di infiammabilità UL94, 1.5mm HB

Altre

HS Code 3916.9

Per ottenere le massime prestazioni con il filamento Hyper Speed PETG CF, è fondamentale seguire i parametri di stampa consigliati. La temperatura dell’ugello deve essere mantenuta a 280 °C, mentre il letto di stampa deve essere impostato a 80 °C per garantire una buona adesione. Un spessore del layer di 0,2–0,25 mm assicura il miglior equilibrio tra precisione e velocità, con una velocità di stampa di 50–200 mm/s. Si consiglia di mantenere attiva la ventola di raffreddamento del layer per migliorare la finitura superficiale.

Prima della stampa, è fondamentale asciugare il filamento a 80 °C per 12–24 ore, poiché un basso contenuto di umidità è cruciale per la qualità finale del pezzo. Dopo l’essiccazione, si consiglia di conservare il filamento in una scatola asciutta durante la stampa per evitare l’assorbimento di umidità.

Poiché il Hyper Speed PETG CF è abrasivo a causa della fibra di carbonio, gli ugelli in ottone si consumano rapidamente. Si consiglia di utilizzare almeno un ugello in acciaio temprato, preferibilmente un ugello in carburo di silicio o ugello in rubino per mantenere precisione e prolungare la durata, specialmente in stampe lunghe o ad alta velocità.

Trova ulteriori informazioni nella scheda Allegati.

Proprietà in primo piano

Temperatura di stampa
280 ºC
Diametro del filamento
1.75 mm
Compatibile alta velocità

Related products
