1
  • $options.id_post:
  • $options.slug:
  • https://filament2print.com/pt/blog/_.html
  • es
  • gb
  • pt
  • fr
  • Resinas Dentais (UniZ)

    Uniz Technology

    Novo produto

    1 Item

    73,00 €sem IVA
    88,33 €com IVA

    Solicitar informação

    Orientada a aplicações dentais como modelos dentais finais, formas de ortodontia ou prótese plásticas.

    No setor dental a tecnologia de impressão 3D em resina está a cada dia mais presente à realização de ferramentas, protótipos, formas ou inclusive peças finais como talas. Nesta ocasião, UniZ conta com duas resinas para as suas impressoras 3D SLASH, desenvolvidas em específico para o setor dental:

         zOrtho Gray

         zDental Model Sand

         zSG Amber

    A tecnologia LED-LCD que utiliza UniZ se soma às outras duas tecnologias de impressoras 3D de resina já conhecidas, SLA e DLP. O seu funcionamento é similar a DLP, solidificando a cada capa em um só faz de luz, mas no caso das impressoras 3D LED-LCD, um conjunto de LEDs com uma longitude de onda de 405 nm alumia um ecrã LCD que deixa passar o faz de luz com a forma que tem a capa que se está a fabricar.

    zOrtho Gray

    A resina zOrtho Gray está desenhada especificamente para as principais aplicações do setor da odontologia e ortodontia. Esta resina cumpre com todas as propriedades mecânicas que precisa este tipo de peças: grande resistência à tração, alta percentagem de alongamento antes de rompimento, resistência à flexão e resistência ao impacto. Ao conjunto de todas estas propriedades há que lhe somar a rematada cinza mate que apresenta esta resina, que converte à zOrtho Gray em um material ideal para a fabricação de protótipos dentais com uma grande precisão dimensional. Uma aplicação muito interessante é a fabricação de mandíbulas, previamente digitalizadas a pacientes, para comprovar de forma singela o estado da dentadura e realizar provas sobre elas.

    Mandíbula fabricada com zOrtho Gray

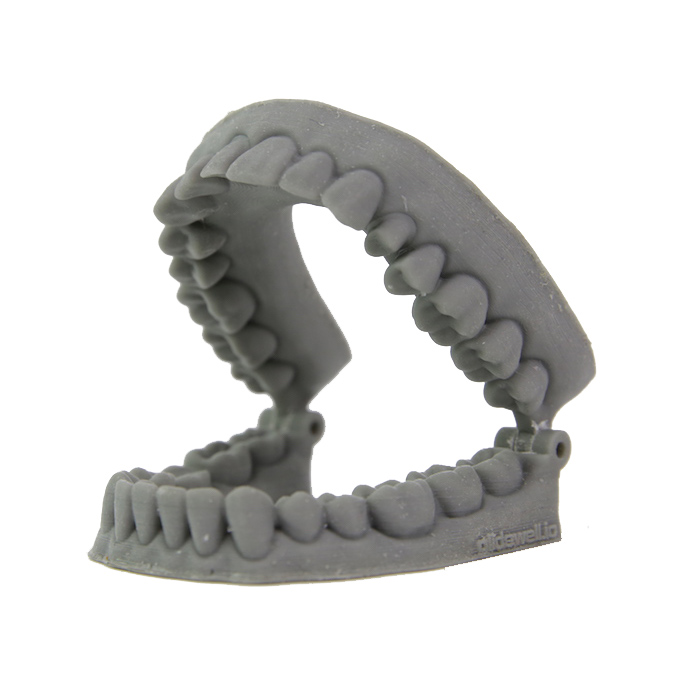

    Imagem 1: Mandíbula fabricada com zOrtho Gray. Fonte: UniZ

    zDental Model Sand

    UniZ desenvolveu esta resina para as suas impressoras 3D LED-LCD e orientada a aplicações dentais como modelos dentais finais, formas de ortodontia ou próteses plásticas. A resina zDental Model Sand oferece um equilíbrio entre rigidez e resistência à tração, uma grande precisão geométrica e um acabamento superficial de qualidade. O seu acabamento superficial é liso, mate e com uma cor similar ao gesso, que facilita a clara visualização do modelo durante a produção. Graças a todo o anterior e ao seu baixo custo, a zDental Model Sand está a ser uma das resinas dentais preferidas dos produtores de modelos dentais de alta precisão.

    Rápida fabricação com a Model Sand

    Image 2: Rápida fabricação com a Model Sand. Fonte: UniZ

    zSG Amber

    A resina zSG Amber está desenvolvida em especial para a impressão 3D de guias cirúrgicos precisas com as impressoras 3D LED-LCD de Uniz.  Esta resina conta com a maior resistência à tração de todas as resinas dentais, um alto ponto de amolecimento, uma percentagem de alongamento baixo e um acabamento amarelo translúcido. Este conjunto de vantagens complementam-se com a sua biocompatibilidade, permitindo realizar, por autoclave, elementos de ajuda para cirurgias de forma muito rentável. Em especial, o setor dental emprega a resina zSG Amber para fabricar guias odontológicos desenhadas de forma personalizada para a cada cliente.

    Autoclave com resina zSG Amber

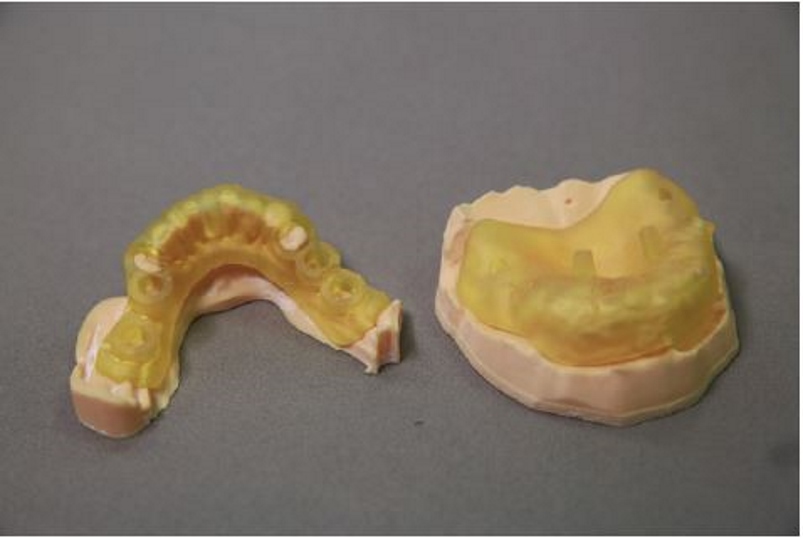

    Imagem 3: Autoclave com resina zSG Amber. Fonte: UniZ

    A garrafa desta resina UV conta com um volume de 500 ml e um sistema de funcionamento por sucção. Este sistema, combinado com a bomba da impressora 3D de resina SLASH, permite descarregar e carregar a resina na garrafa, algo muito útil à hora de armazenar a resina. Recomenda-se armazenar a resina na garrafa se estima-se um tempo de não funcionamento a mais de três dias, para isso simplesmente se deve premer o botão de carga da garrafa no software de laminação até que o tanque fique sem resina, colocar a tampa no buraco de aeração e retirar a garrafa. Para completar o ciclo, é necessário limpar o circuito com a garrafa de limpeza com álcool isopropílico no seu interior.

    Garrafa de limpeza

    Imagem 4: Garrafa de limpeza. Fonte: UniZ
    Resistência ao impacto (KJ/m2) 1.857
    Alongamento ao rompimento (%) 51.5
    Resistência à tração (MPa) 42
    Módulo de tração (MPa) 323
    Resistência à flexão (MPa) 69
    Módulo de flexão (MPa) 1252
    Dureza superficial 8
    Uso médico Uso médico
    Ocultar variações de cores (Ocultar variações de cores)

    Uma vez terminada uma impressão deve-se retirar a peça da base com a espátula metálica que se inclui com a impressora. A seguir submerge-se a peça em IPA durante 5-15 minutos para retirar a resina não solidificada das das paredes exteriores da peça. Passado esse tempo deve-se aplicar ar a pressão sobre a peça até que esteja totalmente seca. Para conseguir as máximas propriedades que pode contribuir a resina zABS é necessário curar a resina durante 10 minutos em um centro de curado (Form Cure) que tenha uma longitude de onda de 405 nm.

    Antes de retirar as peças da base de fabricação, o utente deve estar equipado com uma série de medidas de segurança. Recomenda-se o uso de luvas para evitar que a resina e o álcool entre em contacto com a pele, também é crucial o uso de óculos de segurança para as gotas que possam originar durante a lavagem das peças.

    Informação geral
    Fabricante Uniz (San Diego, USA)
    Tecnologia  LCD
    Material Fotopolímero
    Longitude de onda UV 405 nm
    Formato 500 ml
    Cor Cinza (zOrhto)
    Areia (zDental)
    Amarelo translúcido (zSG)
    Impressoras 3D compatíveis Slash+, Slash+ UDP, Slash Pro, Slash Pro UDP, Slash DJ2
    Propriedades de impressão
    Altura da camada zOrtho: 10, 25, 50, 75, 100, 150, 200, 300 microns
    zDental: 25, 50, 100 microns
    zSG: 25, 50, 100 microns
    Tempo de exposição da camada Embora os valores possam ser modificados, não é necessário configurar os parâmetros de impressão em impressoras 3D Uniz, pois o software possui os valores ideais para cada tipo de resina e altura da camada.
    Tempo de resfriamento de camada
    Altura de elevação
    Camadas inferiores de exposição
    Número de camadas inferiores
    Propriedades de curado e lavagem
    Tempo de lavagem 10 min
    Tempo de curado 10 min
    Temperatura de curado 25ºC
    Propriedades mecânicas (sem curado / com curado)
    Resistência ao impacto Izod (ASTM D 256-10) zOrhto: 18.57 J/m / 7.06 J/m
    zDental: 7.39 J/m / 4.38 J/m
    zSG: 11.51 J/m / 5.01 J/m
    Resistência ao impacto Charpy -
    Alongamento ao rompimento (ASTM D 638-14) zOrhto: 51.5% / 23.71%
    zDental: 32.72% / 15.48%
    zSG: 42.24% / 18.38%
    Resistência à tração (ASTM D 638-14) zOrhto: 25.70 MPa / 35.11 MPa
    zDental: 24.68 MPa / 32.97 MPa
    zSG: 21.15 MPa / 42.47 MPa
    Módulo de tração (ASTM D 638-14) zOrhto: 159.71 MPa / 251.07 MPa
    zDental: 166.99 MPa / 287.70 MPa
    zSG: 120.83 MPa / 323.52 MPa
    Resistência à flexão (ASTM D 790-15) zOrhto: 20.98 MPa / 48.77 MPa
    zDental: 22.95 MPa / 52.6 MPa
    zSG: 17.7 MPa / 69.47 MPa
    Módulo de flexão (ASTM D 790-15) zOrhto: 776.95 MPa / 1558.28 MPa
    zDental: 836.12 MPa / 1760.79 MPa
    zSG: 678.56 MPa / 1252.86 MPa
    Dureza superficial zOrhto: -
    zDental: > 80 Shore D (91)
    zSG: -
    Propriedades térmicas
    Temperatura de amolecimento -
    Informação adicional
    Vida útil (desde fabricação) 12 meses
    HS Code 2916.1


    * Os valores típicos detalhados nesta tabela devem considerar-se a modo de referência. Os valores reais podem variar segundo o modelo de impressora 3D utilizado, desenho da peça e condições de impressão. Aconselhamos confirmar os resultados e propriedades finais com teste próprios. Para mais informação deve-se consultar a ficha técnica do produto.

    30 outros produtos da mesma categoria:
