O Bondtech INDX Toolhead é a cabeça inteligente que constitui o núcleo do ecossistema de troca automática de ferramentas INDX. Projetado para integrar em impressoras 3D FFF personalizadas ou adaptadas, esta cabeça permite o uso de diferentes unidades de extrusão passivas e realizar mudanças automáticas entre elas durante a impressão. Sua arquitetura combina extrusão direta, aquecimento por indução, sensorização avançada e um sistema de acoplamento de alta precisão em um conjunto compacto.

Ao contrário dos sistemas multimateriais que utilizam um único hotend e precisam purgar o material anterior sempre que mudam de filamento, INDX atribui cada material a uma ferramenta de extrusão independente. Cada Passive Tool possui seu próprio caminho de filamento e zona de fusão, de modo que a mudança entre ferramentas evita a necessidade de limpar um hotend compartilhado e reduz consideravelmente o desperdício de material.

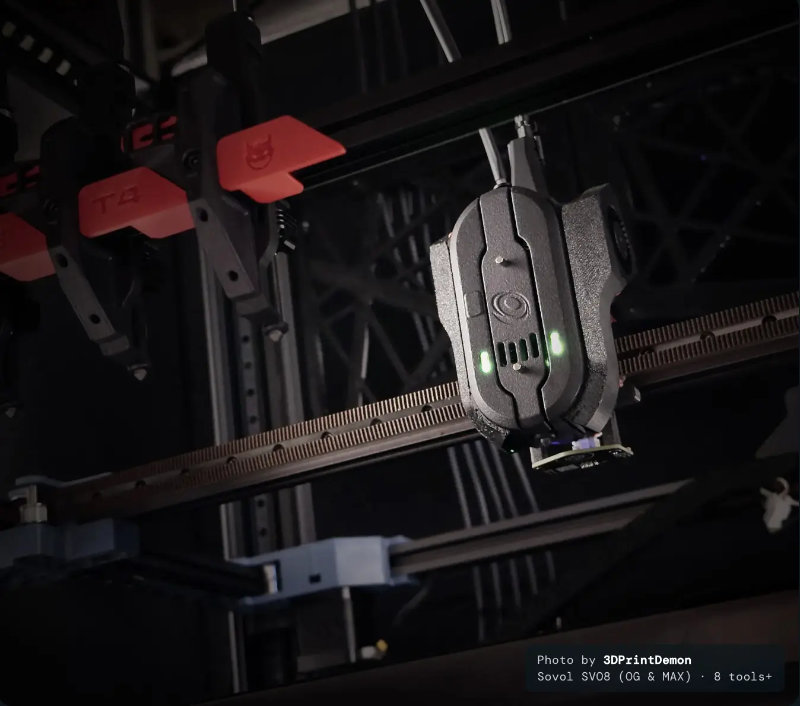

Imagem 1: A cabeça INDX instalada em uma Sovol SV08. Fonte: Bondtech

Aquecimento por indução sem fios

Uma das características fundamentais do INDX Toolhead é seu sistema de aquecimento por indução. A energia térmica é transmitida de uma bobina localizada na cabeça para a ferramenta passiva, eliminando a necessidade de usar cartuchos aquecedores, termistores e cabos em cada hotend intercambiável.

A temperatura é controlada por meio de sensorização sem fio e sem contato, de modo que as Passive Tools podem ser extremamente finas e leves. Além de simplificar sua construção, essa arquitetura reduz a massa que o sistema precisa mover e elimina um dos elementos mais suscetíveis ao desgaste nos hotends de troca de ferramentas convencionais: o cabeamento sujeito a movimentos e ciclos térmicos repetidos.

Extrusor Dynamic Dual Drive

A cabeça incorpora o sistema de extrusão direta Dynamic Dual Drive (DDD) da Bondtech. Esse mecanismo ajusta automaticamente a pré-carga aplicada ao filamento com base em suas características e nas condições de extrusão, evitando a necessidade de ajustes manuais para cada material.

O extrusor também possui um design aberto que facilita o carregamento e descarregamento do filamento e permite que as engrenagens se acoplem diretamente à Passive Tool selecionada. Essa configuração é especialmente projetada para obter mudanças rápidas de ferramenta e uma alimentação confiável, desde filamentos rígidos até materiais mais macios como TPU.

Sensor de carga integrado

O INDX Toolhead incorpora um sensor de carga (loadcell) que permite realizar medições de força com elevada precisão. Este sensor pode ser utilizado para funções de detecção e calibração relacionadas com a boquilha, incluindo a sondagem da cama, sem a necessidade de adicionar um sensor independente ao cabeçote.

Também possui uma porta específica para uma bobina SZP, permitindo integrar sistemas de digitalização de cama sem contato e expandir as possibilidades de sensorização do conjunto.

Conectividade USB e CANbus

O cabeçote incorpora uma placa eletrônica desenvolvida pela Bondtech em colaboração com Duet3D. Esta eletrônica fornece conectividade tanto via USB como CANbus, facilitando sua integração em diferentes arquiteturas de impressoras 3D e permitindo o uso do INDX em projetos personalizados.

A placa também integra um hub USB, uma porta dedicada para iluminação LED e uma conexão para o endstop do eixo X. O INDX Toolhead é fornecido juntamente com a Link Board e a fiação necessária para conectá-lo à impressora; o cabo USB padrão que conecta o host à Link Board deve ser adquirido separadamente.

Sistema modular de refrigeração

O sistema de refrigeração do INDX Toolhead utiliza uma interface modular que permite adaptá-lo a diferentes configurações. É compatível com sistemas de refrigeração de alto fluxo através de CPAP, com configurações de dois ventiladores 4010 ou com soluções personalizadas desenvolvidas a partir da geometria de referência fornecida pela Bondtech.

Esta arquitetura aberta é especialmente interessante para projetos personalizados, pois permite adaptar o cabeçote a diferentes cinemáticas, sistemas de movimento e configurações de refrigeração sem ficar limitado a uma única carcaça ou montagem.

Preparado para múltiplas ferramentas

O INDX Toolhead utiliza um acoplamento cinemático tipo Maxwell para fixar as Passive Tools com grande precisão e repetibilidade. O sistema permite recolher e depositar as ferramentas automaticamente, mantendo uma posição consistente após cada mudança.

O design é pensado para escalar desde uma configuração com uma única ferramenta até sistemas com múltiplas ferramentas. Desta forma, uma mesma impressora pode utilizar diferentes materiais, cores e diâmetros de boquilha numa mesma impressão. As Passive Tools INDX estão disponíveis em diferentes configurações e diâmetros, incluindo opções de 0,25, 0,4, 0,5, 0,6, 0,8 e 1,0 mm ou superiores.

A distância mínima entre ferramentas é de aproximadamente 35 mm, dependendo também da solução de refrigeração utilizada. O sistema está projetado para realizar mudanças de ferramenta em aproximadamente 14 segundos, embora o tempo real dependa de fatores como a temperatura, os movimentos e as operações de cebamento.

Uma plataforma para impressão multimaterial e multibocal

O Bondtech INDX Toolhead não é um hotend convencional, mas a unidade que coordena todos os elementos necessários para utilizar as Passive Tools do sistema INDX. Sua combinação de aquecimento sem fio, extrusão Dynamic Dual Drive, sensorização por meio de loadcell, conectividade USB e CANbus e acoplamento cinemático proporciona uma plataforma pronta para desenvolver sistemas de impressão multimaterial, multicolor e multibocal.

O conjunto é especificado para trabalhar com filamento de 1,75 mm, uma temperatura máxima de bocal de 300 °C e um fluxo máximo de até 40 mm³/s, dependendo do diâmetro do bocal, material e condições de impressão. Seu design modular permite também adaptar a refrigeração e a integração mecânica a diferentes impressoras e projetos.

O Bondtech INDX Toolhead é, portanto, o componente central sobre o qual se constrói o sistema INDX: uma cabeça inteligente e leve capaz de gerenciar diferentes hotends passivos, mudar automaticamente entre eles e fornecer uma arquitetura de extrusão e aquecimento especialmente orientada para a impressão 3D de alto desempenho e a mudança automática de ferramentas.

Informação geral
Fabricante	Bondtech

Verificar a compatibilidade antes da instalação: o Bondtech INDX Smart Head faz parte do sistema de troca automática de ferramentas INDX e destina-se a impressoras compatíveis com esta arquitetura. Verificar previamente a compatibilidade mecânica, eletrónica e de firmware da impressora.
Compreender a função do Smart Head: o cabeçote inteligente é a unidade ativa que permanece instalada no carro da impressora. Integra o extrusor Dynamic eXtruder (DX), a bobina de aquecimento por indução, o sensor de temperatura IR, a eletrónica e o sistema de acoplamento das ferramentas passivas.
Utilizar ferramentas passivas INDX compatíveis: o Smart Head não substitui as Thin Passive Tools, que devem ser adquiridas separadamente. É necessário dispor de pelo menos uma ferramenta passiva para realizar impressões.
Selecionar as ferramentas passivas de acordo com o material: as ferramentas CHT destinam-se à maioria dos materiais e permitem elevados caudais, enquanto as ferramentas padrão não CHT apresentam um canal de fusão direto especialmente indicado para materiais flexíveis como TPU e TPE.
Utilizar uma ferramenta por material, cor ou configuração quando necessário: uma das principais vantagens do sistema INDX é poder dispor de várias ferramentas com diferentes materiais, cores ou diâmetros de bico e selecioná-las automaticamente durante a mesma impressão.
Instalar corretamente o Smart Head no carro: utilizar o adaptador de X-carriage correspondente à configuração da impressora e verificar se todas as superfícies de montagem ficam corretamente assentes antes de fixar o cabeçote.
Não apertar excessivamente os elementos de fixação: fixar firmemente o Smart Head e o respetivo adaptador, mas evitar aplicar força excessiva que possa danificar roscas, peças impressas ou componentes do carro.
Verificar o acoplamento Maxwell: o sistema utiliza um acoplamento cinemático de três pontos concebido para posicionar repetidamente cada ferramenta. Manter limpas as superfícies de contacto para conservar a precisão do posicionamento.
Não forçar uma ferramenta durante a troca: se uma ferramenta não for recolhida ou depositada corretamente, interromper o processo e verificar a posição do dock, os offsets e o estado do mecanismo antes de continuar.
Instalar corretamente o dock das ferramentas: os suportes devem ficar firmemente fixados e perfeitamente alinhados com a trajetória do Smart Head. Uma posição incorreta do dock pode impedir a recolha ou o depósito seguro das ferramentas.
Calibrar a posição de cada dock: configurar corretamente as posições das ferramentas antes de realizar trocas automáticas. As coordenadas dos docks devem ser verificadas depois de qualquer alteração no suporte ou na geometria da impressora.
Refazer a calibração depois de um impacto ou perda de passos: um deslocamento do sistema de coordenadas pode fazer com que as posições armazenadas dos docks deixem de corresponder à sua posição física real.
Calibrar os offsets de cada ferramenta: embora o acoplamento permita um posicionamento repetível, cada ferramenta deve ter os seus offsets corretamente definidos para compensar a sua posição relativamente ao sistema de coordenadas da impressora.
Verificar o offset Z: verificar especialmente a altura do bico de cada ferramenta antes de realizar uma impressão multimaterial. Uma diferença incorreta pode afetar a primeira camada ou provocar contacto entre o bico e a peça.
Realizar uma impressão de calibração depois de configurar o sistema: antes de utilizar várias ferramentas numa peça complexa, verificar individualmente a posição, a extrusão e a primeira camada de cada ferramenta.
Utilizar firmware compatível com INDX: o sistema requer uma integração específica com o firmware da impressora. A Bondtech disponibiliza suporte para configurações baseadas em Klipper/Kalico e RepRapFirmware compatíveis com INDX.
Configurar corretamente a comunicação com o Smart Head: verificar a ligação entre a placa INDX e o equipamento de controlo e confirmar que a comunicação CAN/USB funciona corretamente antes de realizar movimentos automáticos.
Respeitar a alimentação do sistema: o Smart Head funciona com uma alimentação de 24 V. Utilizar a alimentação e a cablagem adequadas e verificar cuidadosamente as ligações antes de energizar o sistema.
Não modificar aleatoriamente os parâmetros de controlo do aquecimento: o aquecimento por indução e o controlo térmico do sistema requerem uma configuração específica. Não tratar os parâmetros internos do aquecedor como se fossem os de um hotend convencional.
Respeitar a temperatura máxima: o sistema admite uma temperatura máxima do bico de 300 °C. Não configurar temperaturas superiores a este limite.
Aguardar que a ferramenta atinja a temperatura adequada antes de extrudir: o aquecimento por indução permite atingir rapidamente a temperatura de trabalho, mas deve verificar-se que a ferramenta selecionada atingiu a temperatura necessária antes de iniciar a extrusão.
Aproveitar o sensor IR sem contacto: o Smart Head mede a temperatura do bico através de um sensor termopilha infravermelho, pelo que é importante manter limpa a zona de leitura e evitar modificações que possam interferir com o sistema de medição.
Não confundir a temperatura do Smart Head com a de uma ferramenta passiva convencional: as ferramentas passivas não incorporam aquecedor, termístor nem eletrónica própria; recebem calor por indução quando estão acopladas ao Smart Head.
Carregar corretamente o filamento em cada ferramenta: cada ferramenta passiva dispõe do seu próprio percurso de filamento. Verificar se o filamento está corretamente introduzido e se alcança a zona de extrusão antes de iniciar uma impressão.
Aproveitar o tensionamento automático do extrusor DX: o Dynamic Dual Drive ajusta automaticamente a tensão de alimentação do filamento. Evitar modificar ou bloquear desnecessariamente o mecanismo de tensionamento.
Utilizar filamento limpo e corretamente armazenado: pó, humidade ou resíduos podem afetar o mecanismo de alimentação e provocar problemas de extrusão, especialmente com trocas frequentes de ferramenta.
Realizar uma purga depois de carregar um material: antes de imprimir, verificar se o material chega corretamente ao bico e realizar a purga necessária para eliminar ar ou restos do material anterior.
Controlar a preparação de cada ferramenta antes de uma troca automática: cada ferramenta deve dispor do filamento correspondente e estar corretamente colocada no respetivo dock para que o sistema possa executar a troca sem intervenção manual.
Evitar colocar ferramentas com resíduos de filamento no dock: remover acumulações em redor do bico antes de as estacionar para impedir que interfiram com o acoplamento ou contaminem as superfícies de contacto.
Manter as superfícies do acoplamento livres de sujidade: pó, partículas de plástico ou restos de filamento entre as superfícies do acoplamento podem afetar a repetibilidade da posição da ferramenta.
Verificar periodicamente o mecanismo de recolha e libertação: realizar trocas de ferramenta de teste e verificar se o Smart Head recolhe e deposita cada ferramenta de forma suave e completa.
Não retirar manualmente uma ferramenta bloqueada sem seguir o procedimento correspondente: se o mecanismo não libertar corretamente uma ferramenta, parar o sistema e utilizar o procedimento de remoção previsto para evitar danos no mecanismo.
Utilizar corretamente o sensor de carga: o Smart Head incorpora uma célula de carga que permite detetar o contacto do bico. Manter este sistema corretamente calibrado para que as operações de deteção e posicionamento sejam fiáveis.
Verificar o sistema de homing: realizar um homing correto antes de calibrar as posições dos docks e repeti-lo depois de um impacto, movimento inesperado ou possível perda de passos.
Configurar corretamente o número de ferramentas: o firmware deve conhecer quantas ferramentas estão instaladas e as respetivas posições. Não definir ferramentas inexistentes nem remover fisicamente uma ferramenta sem atualizar a configuração.
Configurar individualmente os parâmetros de cada ferramenta: o diâmetro do bico, a temperatura, o material e os offsets devem corresponder à ferramenta realmente instalada e ao filamento que contém.
Adaptar o laminador ao sistema multimaterial: utilizar uma configuração que permita atribuir diferentes ferramentas a materiais, cores ou funções de impressão e que gere corretamente as trocas de ferramenta.
Controlar os movimentos durante a troca: verificar se a posição dos docks permite realizar os movimentos de recolha e depósito sem interferências com a estrutura, correias, cama, peças ou outros componentes da impressora.
Respeitar a separação entre ferramentas: ao projetar ou instalar vários docks, manter uma separação suficiente para que o Smart Head possa aceder a cada ferramenta sem interferências.
Selecionar adequadamente o sistema de refrigeração: o Smart Head suporta soluções modulares de refrigeração da peça, incluindo ventiladores radiais duplos ou sistemas CPAP. Escolher a configuração de acordo com os materiais e velocidades de impressão utilizados.
Manter limpo o sistema de refrigeração: verificar periodicamente ventiladores, condutas e entradas de ar para evitar acumulações de pó ou filamento que reduzam o fluxo de ar.
Evitar modificar as condutas de refrigeração sem verificar o fluxo: qualquer alteração pode modificar a distribuição do ar sobre a peça ou afetar outros componentes do Smart Head.
Controlar o peso e a geometria do conjunto: o Smart Head incorpora todos os componentes ativos do sistema, pelo que qualquer acessório adicionado ao cabeçote deve ser compatível com a sua montagem e não interferir com os movimentos nem com a troca de ferramentas.
Realizar manutenção preventiva do extrusor: inspecionar periodicamente as engrenagens de acionamento, o percurso do filamento e as zonas de entrada para detetar acumulações ou desgaste.
Limpar os elementos de contacto sem utilizar produtos agressivos: remover pó e resíduos através de métodos que não danifiquem as superfícies mecânicas, elétricas ou de deteção do Smart Head.
Verificar a cablagem periodicamente: verificar se o cabo INDX Link e as ligações permanecem corretamente fixados e se não existem danos, esmagamentos ou tensões excessivas ao longo do percurso do eixo.
Não trabalhar com cabos sujeitos a movimentos forçados: deixar um percurso suficiente para que o movimento do carro não provoque puxões nas ligações do Smart Head ou da placa Link.
Verificar a temperatura ambiente de funcionamento: o Smart Head está especificado para uma temperatura ambiente máxima de 60 °C. Evitar instalá-lo em condições que ultrapassem este limite.
Realizar as trocas de ferramenta com parâmetros conservadores durante a colocação em funcionamento: depois de verificar o dock, os offsets, o acoplamento e o firmware, aumentar progressivamente as velocidades até alcançar um funcionamento estável.
Não modificar simultaneamente numerosos parâmetros durante a calibração: realizar progressivamente os ajustes de posição, temperatura, extrusão e troca de ferramentas facilita a identificação da origem de qualquer problema.
Testar cada ferramenta de forma independente antes de realizar impressões multimaterial: verificar a extrusão, temperatura, primeira camada e offsets de cada ferramenta antes de as combinar numa única peça.
Verificar o sistema depois de qualquer manutenção do carro: desmontar ou mover o Smart Head, o adaptador ou o dock pode alterar as posições calibradas. Repetir as verificações necessárias antes de voltar a imprimir.
Parar o sistema perante alterações de comportamento: impactos durante a troca, ruídos anómalos, ferramentas que não ficam corretamente bloqueadas ou erros de temperatura devem ser investigados antes de continuar a impressão.
Manter as ferramentas passivas estacionadas quando não estiverem em utilização: o sistema foi concebido para que as ferramentas permaneçam nos seus docks quando não estão montadas no Smart Head. Evitar deixá-las soltas sobre a impressora.
Proteger os bicos durante o armazenamento: evitar impactos e acumulações de sujidade nas ferramentas passivas, uma vez que uma deformação ou contaminação do bico pode afetar a precisão de todo o sistema.
Realizar revisões periódicas de todo o sistema: verificar o Smart Head, o acoplamento, as ferramentas passivas, os docks, a cablagem, a refrigeração e a configuração do firmware para manter a fiabilidade do sistema de troca automática de ferramentas.
