XSTRAND GF30-PP

Owens Corning

Novo produto

18 Itens

73,95 €sem IVA
88,74 €com IVA

Solicitar informação

Filamento com base de polipropileno e um 30% de fibra de vidro, com um módulo de tensão moi alto.

O GF30-PP é um filamento para impressoras 3D desenvolvido por Owens Corning. Owens Corning é uma empresa multinacional instaurada em 37 países de todo mundo com mais de 60 anos de experiência em compostos de isolamento, cobertoo e fibra de vidro. Graças ao grande conhecimento neste último campo criaram o GF30-PP, um filamento com base de polipropileno com um 30% de fibras de vidro.

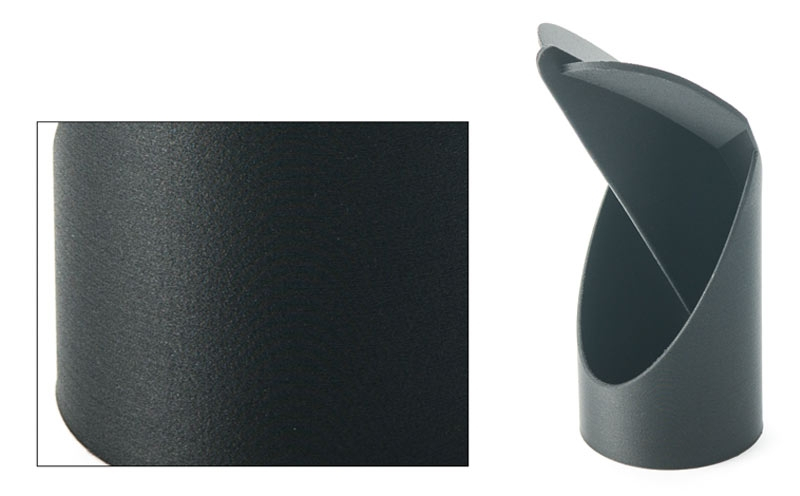

Aplicação XSTRANG GF30-PP

Imagem 1: Aplicação XSTRANG GF30-PP. Fonte: Owens Corning

O GF30-PP é um material que apresenta uma alta rigidez e resistência mecânica, resistência a produtos químicos e a luz UV. Com um Módulo de tensão de 6500 MPa é um dos mais altos na atualidade dentro dos materiais para a impressão 3D FDM, melhorando um 200% as propriedades mecânicas de materiais convencionais, como o ABS. Esta alta resistência unida a uma alta ombreira de temperaturas de funcionamento (-20ºC até 120ºC) fazem do GF30-PP um material ideal para ser empregue em aplicações industriais como ferramentas ou como peças finais.

Mas aqui não terminam as vantagens deste material. Ao incorporar as fibras de vidro, o GF30-PP é mais singelo de imprimir que o PP por si só, aumenta a união entre capas, se reduz o efeito warping entre as peças e a base, e a absorção de humidade se reduz significativamente. Tudo isto se traduz em um acabo liso, contínuo e com grande estabilidade dimensional, que unido às propriedades mecânicas de grande nível que apresenta, fazem deste material o ideal para a grande maioria de aplicações que todo utente profissional e industrial deseja.

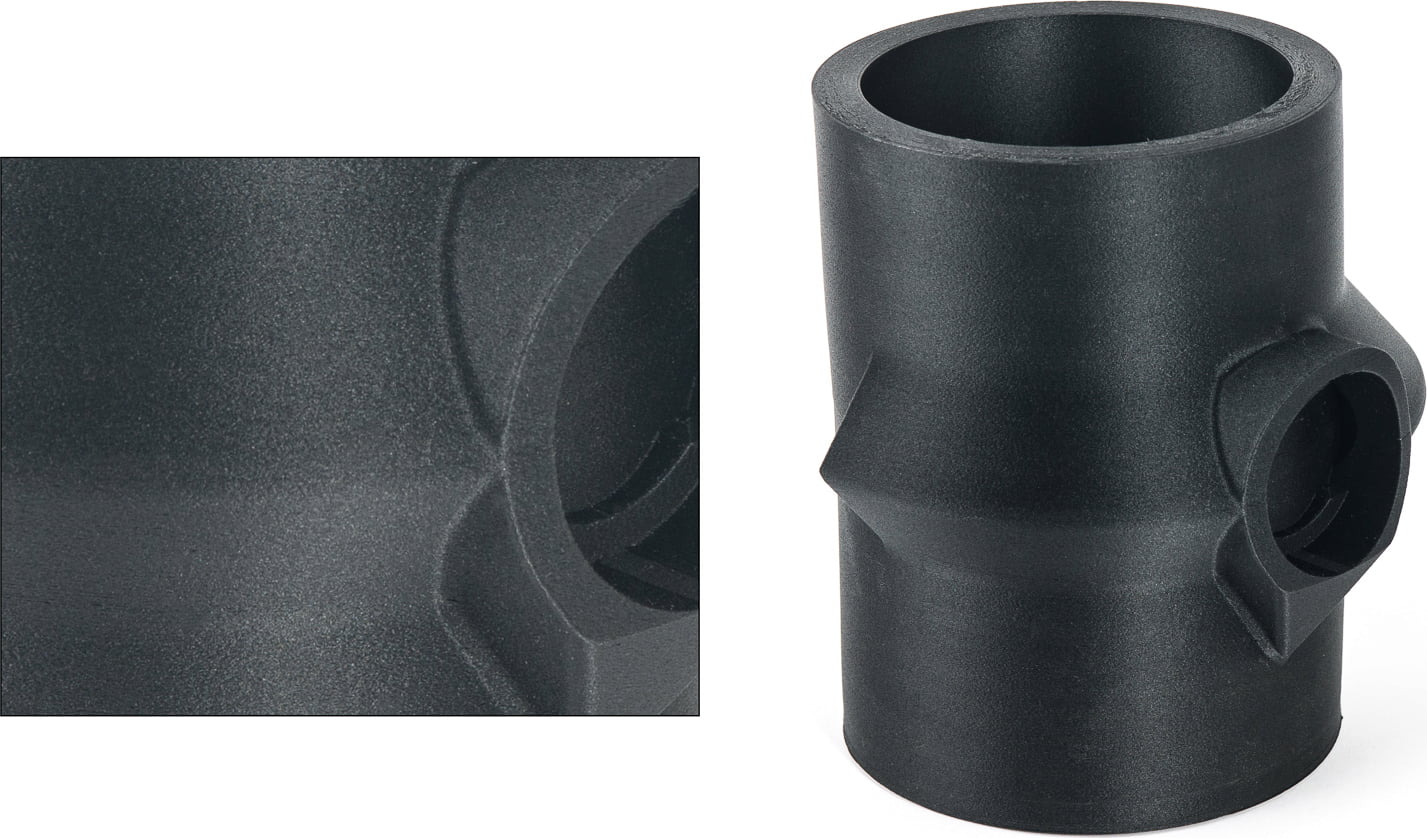

Aplicação XSTRANG GF30-PP

Imagem 2: Aplicação XSTRANG GF30-PP. Fonte: Owens Corning

A maiores de todas as vantagens já mencionadas, as temperaturas de impressão são acessíveis para qualquer impressora 3D FDM do mercado; Temperatura do extrusor: 220-280ºC, Temperatura da base: 80-110ºC. Para assegurar a adesão à base recomenda-se a utilização de uma base microperforada ou SmartStick, um adesivo especial para o PP. Ao conter fibras de vidro o desgaste do nozzle é muito acusado e recomenda-se a utilização de um nozzle de aço endurecido ou do Nozzle Olsson Ruby. O Nozzle Olsson Ruby é a boquilha mais resistente e com maior qualidade de impressão 3D do mercado graças a ter uma ponta de rubi integrada em uma boquilha de latão.

XSTRAND GF30-PP conta com um dos módulos de tensão mais altos da impressão 3D (6500 MPa), o que permite realizar peças que precisem suportar altos valores de carga como elementos de controlo, peças para o setor do transporte que não tenham um uso constante ou aplicações resistentes e de tamanho reduzido. Para realizar peças finais de alta resistência mecânica e térmica recomenda-se utilizar o XSTRAND GF30-PA6.

Alongamento ao rompimento (%) 1.6
Resistência à tração (MPa) 60
Módulo de tração (MPa) 6500
Resistência à flexão (MPa) 78
Módulo de flexão (MPa) 4300
Temperatura de amolecimento (ºC) 120
Resistência a raios UV Resistência a raios UV
Reforçado com fibra Reforçado com fibra
Resistência química Resistência química
Ocultar variações de cores (Ocultar variações de cores)

XSTRAND GF30-PP é um filamento que contém fibra de vidro, elemento que tem como qualidades principais a resistência e o poder de desgastar os elementos que estão em contacto com ele. Por isto mesmo é muito importante utilizar boquilhas (nozzle) de altas prestações (nozzle de aço endurecido). Recomenda-se utilizar o Nozzle Olsson Ruby para evitar impressões 3D frustradas por rápido desgaste e obter a máxima qualidade de acabamento que oferece este filamento, sempre com diâmetros de nozzle iguais ou superiores a 0,4mm.

Para assegurar a correta adesão do GF30-PP à base recomenda-se utilizar SmartStick. Esta cola líquida foi desarrollado para eliminar um dos inconvenientes de imprimir filamentos de PP, a sua baixa adesão à base. Além deste adesivo pode-se utilizar uma base microperforada ou fita de PP.

Uma vez terminada uma impressão 3D deve-se guardar a bobina na sua saca e caixa original, em um ambiente livre de pó, seco e com uma temperatura estável.

Informação geral
Fabricante Owens Corning (USA)
Material PP + 30% GF
Formato Pack de 50 g
Bobina de 500 g
Densidade 0.94 g/cm3
Diâmetro de filamento 1.75 ou 2.85 mm
Tolerância de diâmetro ±0,05 mm
Longitude filamento ±221 m (Ø 1.75 mm-0.5Kg)
±83 m (Ø 2.85 mm-0.5Kg)
Cor Preto/cinza escuro
RAL/Pantone  -
Propriedades de impressão
Temperatura de impressão 220-280ºC
Temperatura cama de impressão 80-110ºC
Temperatura de câmara Não necessária
Ventilador de capa Não aconselhável
Velocidade de impressão recomendada 30-100 mm/s
Diâmetro nozzle >0.4 mm
Propriedades mecânicas
Resistência ao impacto Izod  -
Resistência ao impacto Charpy -
Alongamento ao rompimento (ISO 527) 1.6%
Resistência à tração (ISO 527) 60 MPa
Módulo de tração (ISO 527) 6500 MPa
Resistência à flexão (ISO 178) 78 MPa
Módulo de flexão (ISO 178) 4300 MPa
Dureza superficial  -
Propriedades térmicas
Temperatura de amolecimento (ISO 75) 120ºC
Temperatura de fusão (ISO 11357) 167ºC
Propriedades específicas
Transparência Opaco
Informação adicional
HS Code 3916.9
Diâmetro exterior carretel 200 mm
Diâmetro buraco interior carretel 52 mm
Largo carretel 55 mm


* Os valores típicos detalhados nesta tabela devem considerar-se a modo de referência. Os valores reais podem variar segundo o modelo de impressora 3D utilizado, desenho da peça e condições de impressão. Aconselhamos confirmar os resultados e propriedades finais com teste próprios. Para mais informação deve-se consultar a ficha técnica do produto.

Acessórios

30 outros produtos da mesma categoria:
