Interruptor do trilho de filamento Bambu Lab

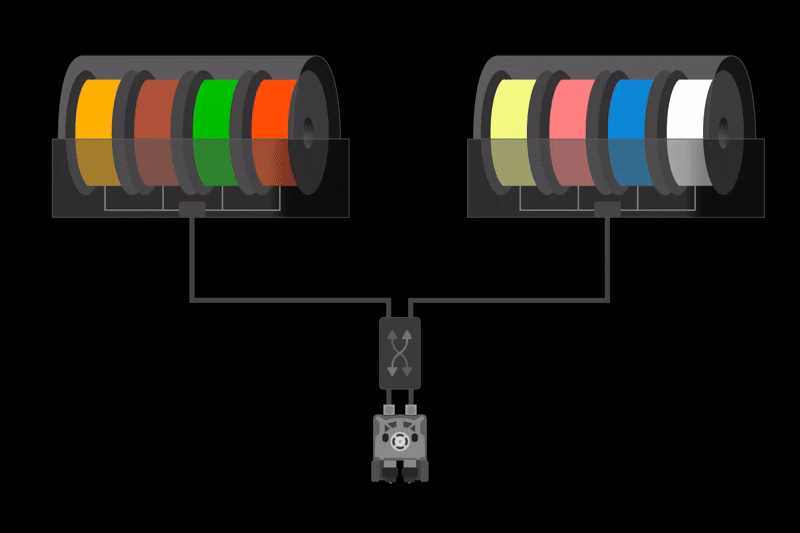

O Filament Track Switch é um componente eletromecânico concebido pela Bambu Lab para impressoras 3D equipadas com sistemas de dupla extrusora, como os modelos X2D, H2C e H2D. O seu principal objetivo é gerir o fluxo de material de forma automática, permitindo um mapeamento dinâmico entre as unidades do Sistema Automático de Materiais (AMS) e os bicos de impressão. A sua implementação elimina a restrição de hardware que obriga a vincular uma unidade AMS específica a uma única extrusora. Desta forma, qualquer filamento pode ser direcionado livremente para o bico direito ou esquerdo, dependendo estritamente dos requisitos de cada etapa de impressão.

Arquitetura Interna e Roteamento

O dispositivo é construído com uma estrutura que integra dois portos de entrada de filamento e dois portos de saída. Em seu interior, incorpora sensores de posição individuais para cada via e um módulo de comutação de rotas impulsionado por um eletroímã. Ao inserir um filamento no interruptor, o sensor correspondente detecta sua presença e emite um sinal que permite à impressora identificar a unidade AMS conectada. Quando o processo de fabricação requer uma mudança na rota de alimentação, o módulo eletromagnético reposiciona um componente físico que guia o fio de material para a boca adequada. Essa arquitetura permite estabelecer quatro circuitos diretos de alimentação.

Instalação e Requisitos de Dimensões

A integração do interruptor na parte traseira da impressora requer o uso de tubos de politetrafluoroetileno (PTFE) cortados com comprimentos específicos para minimizar a resistência por fricção durante o deslocamento do material. De acordo com o esquema de montagem, é estabelecido um comprimento máximo operacional de 700 milímetros para os condutos que conectam as unidades AMS às entradas do interruptor. Para o percurso final, é exigido um comprimento máximo de 400 milímetros das saídas do interruptor para as entradas da cabeça da impressora, ou trechos mais curtos de até 115 milímetros no caso de conectar o módulo a um buffer intermediário. O conjunto inclui os parafusos e adaptadores necessários para sua fixação estática no equipamento.

Configuração e Modos de Operação

O interruptor possui duas lógicas de atribuição para o reconhecimento do equipamento. O modo automático utiliza o avanço físico do material para acionar os sensores e registrar de forma autônoma a conexão. O modo manual permite configurar diretamente as vias através da interface táctil da impressora sem necessidade do avanço prévio do material. Além disso, através da função de mapeamento dinâmico do software de laminação, o sistema analisa o arquivo tridimensional e distribui os filamentos de maior uso em vias separadas. Esse mapeamento reduz drasticamente o volume de material desperdiçado em purgas e diminui o tempo total em modelos que requerem combinações complexas de filamentos.

Uso com uma Única Unidade AMS

A utilidade do dispositivo não se limita a ecossistemas com múltiplos armazenamentos. Este módulo é plenamente funcional em impressoras de duplo bico operadas com uma única unidade AMS. Nessa configuração, o equipamento é conectado a uma entrada do interruptor e ambas as saídas são direcionadas para os dois cabeçotes da impressora. Isso possibilita alternar o fornecimento de material entre ambos os extrusores de forma sequencial, exigindo que o sistema retraia completamente o filamento de um circuito antes de iniciar o abastecimento de material para o segundo bico.
