Revopoint Trackit SR - Scanner 3D

Le Revopoint Trackit SR est un scanner 3D professionnel sans fil de haute précision conçu pour numériser des pièces, des composants, des véhicules et des objets de 10 mm à 4 m avec un niveau de détail élevé. Son système de suivi optique sans marqueurs, associé à trois modes de numérisation par laser bleu, permet de capturer des géométries complexes et des surfaces difficiles rapidement et efficacement.

Avec une précision volumétrique de 0,025 mm + 0,04 mm × L (m), une vitesse pouvant atteindre 2 millions de points par seconde et une connectivité Wi-Fi 6, le scanner 3D professionnel Trackit SR est particulièrement adapté à l’ingénierie inverse, l’inspection dimensionnelle, le contrôle qualité, le prototypage rapide, la conception industrielle, l’automobile et les applications aérospatiales.

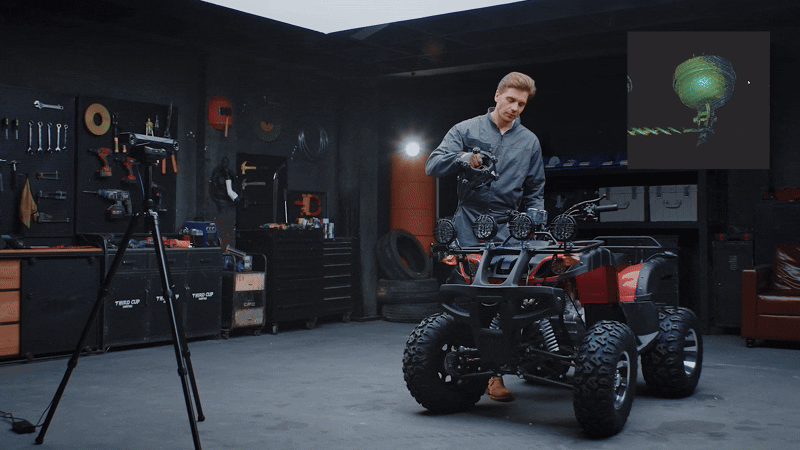

Numérisation 3D sans fil et sans marqueurs

L’un des principaux avantages du Revopoint Trackit SR est sa technologie de suivi optique sans marqueurs, qui permet d’effectuer une numérisation 3D sans placer de marqueurs adhésifs sur la pièce. Le Tracker détermine en temps réel la position spatiale du scanner, réduisant considérablement le temps consacré à la préparation des surfaces avant de commencer la numérisation.

L’absence de câbles offre une plus grande liberté de mouvement lors de la numérisation 3D de grandes pièces, tandis que la batterie interchangeable du scanner permet de travailler jusqu’à 2,5 heures. La connectivité Wi-Fi 6 permet de transmettre les données directement à l’ordinateur et de visualiser le processus de numérisation depuis des appareils mobiles compatibles.

Cette architecture fait du Trackit SR une solution particulièrement pratique pour la numérisation 3D industrielle en atelier, l’inspection sur site et la numérisation de grandes pièces, où la mobilité et la rapidité de préparation sont des facteurs déterminants.

Haute précision pour la mesure et l’inspection 3D

Le scanner 3D Revopoint Trackit SR combine une précision par image unique allant jusqu’à 0,02 mm avec une précision volumétrique du système de suivi de 0,025 mm + 0,04 mm × L (m). Il offre également une distance entre points fusionnés allant jusqu’à 0,05 mm et un processus d’acceptation basé sur les normes VDI/VDE 2634 partie 3 et ISO 10360-13.

Ces performances permettent de générer des modèles 3D détaillés destinés à l’inspection dimensionnelle, au contrôle qualité, à la comparaison de pièces, à la mesure 3D et à la conversion scan-to-CAD. La précision obtenue dépend des conditions de travail ; les spécifications de précision doivent donc être interprétées dans le cadre des conditions d’essai indiquées par le fabricant.

Trois modes de numérisation avec laser bleu

Le système de capture du Trackit SR intègre trois modes de numérisation 3D avec laser bleu, conçus pour s’adapter à différentes géométries et tailles de pièces.

Le mode détail utilise 30 lignes laser bleues croisées et atteint jusqu’à 2 millions de points par seconde, offrant une densité de données élevée pour capturer des géométries complexes, des détails fins et des surfaces riches en informations.

Le mode à lignes parallèles intègre 17 lignes laser bleues et permet de travailler à une distance de travail allant jusqu’à 500 mm, avec une zone de capture pouvant atteindre 330 × 325 mm. Il est particulièrement adapté pour accélérer la numérisation de grandes pièces présentant peu d’éléments caractéristiques.

Le mode ligne unique est optimisé pour les trous profonds, cavités, rainures et zones difficiles d’accès, contribuant à compléter les informations géométriques des pièces complexes.

Numérisation de pièces de 10 mm jusqu’à 4 mètres

La large plage de travail permet d’utiliser le Revopoint Trackit SR pour numériser des objets petits et grands avec un même système. Le fabricant recommande une taille de pièce comprise entre 0,01 et 4 m, couvrant aussi bien les composants compacts que les grands ensembles et éléments industriels.

Le Tracker offre une distance de travail de 800 à 2500 mm et un volume de suivi allant jusqu’à 3 m³. Sa zone de suivi maximale atteint 2075 × 1778 mm à 2500 mm, facilitant la numérisation de grandes pièces sans dépendre d’une configuration de numérisation fixe.

Numérisation 3D sans fil de grandes pièces

Le système de numérisation multi-stations sans fil du Trackit SR permet de modifier la position du Tracker afin de couvrir différentes zones d’une pièce de grandes dimensions. Cinq points de référence communs entre les stations permettent d’assembler les différentes images tout en conservant un repère cohérent.

Cette fonctionnalité est particulièrement intéressante pour la numérisation 3D de véhicules, de machines, de structures industrielles et de composants de grandes dimensions, lorsqu’un seul point de capture ne suffit pas à couvrir toute la surface.

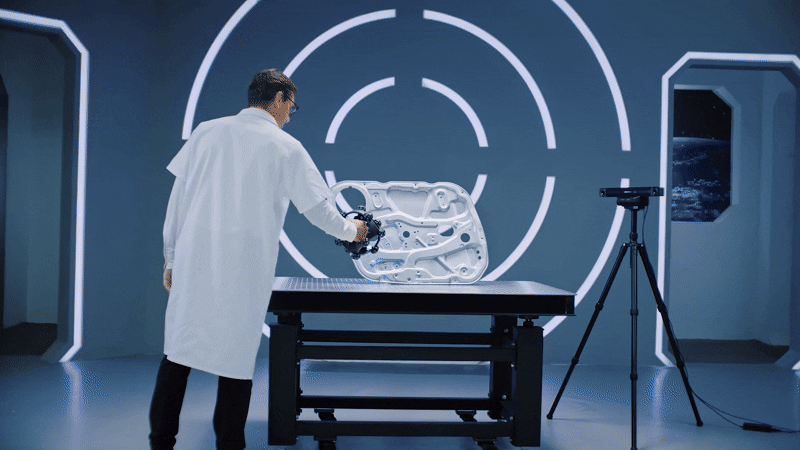

Stabilité thermique et chauffage rapide

La stabilité thermique est un facteur essentiel lorsqu’une numérisation 3D de haute précision est nécessaire. Le Trackit SR intègre un système de chauffage actif permettant d’atteindre rapidement la stabilité thermique, tandis que des capteurs internes et externes surveillent en continu les conditions de température.

Le fabricant recommande d’utiliser l’équipement dans un environnement compris entre 20 et 25 °C afin de garantir les meilleures conditions de précision. La plage de température de fonctionnement spécifiée pour le système est de 0 à 30 °C.

Étalonnage rapide pour réduire les temps de préparation

Le Tracker du Trackit SR intègre un système d’étalonnage automatique par cardan qui simplifie le processus de configuration. L’étalonnage multiposition du Tracker, associé à l’étalonnage du scanner et du système hand-eye, permet de terminer la configuration en environ 20 minutes, selon les conditions indiquées par le fabricant.

Cette optimisation est particulièrement précieuse dans les environnements professionnels où le temps de préparation du scanner 3D influence directement la productivité du processus de numérisation.

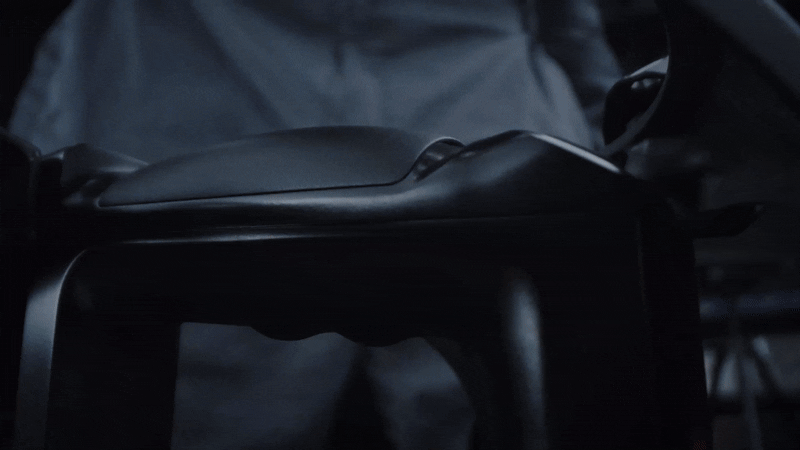

Structure légère en fibre de carbone

Le Tracker et les éléments structurels du Trackit SR utilisent de la fibre de carbone, combinant résistance mécanique et faible poids. Le scanner pèse environ 1 kg, tandis que le Tracker pèse 1,5 kg, pour un poids total de 2,5 kg avant l’ajout d’accessoires supplémentaires.

L’ensemble et ses accessoires peuvent être transportés dans une valise à roulettes, facilitant le déplacement du système entre différentes zones de production, laboratoires, ateliers ou installations industrielles.

Capture des textures et modèles 3D en couleur

La caméra RGB haute résolution du Trackit SR permet de capturer les informations de texture afin de générer des modèles 3D en couleur avec un plus grand réalisme visuel. Cette capacité est particulièrement utile lorsque, en plus de la géométrie, il est nécessaire de conserver les informations de surface pour la documentation, la conception, la reproduction numérique ou la présentation des résultats.

La combinaison de la géométrie et de la texture élargit les possibilités d’utilisation du scanner 3D dans l’art numérique, la conservation et la reproduction de pièces, la visualisation 3D, la réalité virtuelle et la documentation technique.

Revo Track pour la numérisation et le traitement 3D

Le logiciel Revo Track est spécialement développé pour les scanners 3D de la série Trackit et permet de capturer, traiter, aligner et exporter les données obtenues lors de la numérisation. Il est compatible avec Windows et macOS et prend en charge des formats tels que PLY, OBJ, STL, ASC, 3MF, GLTF et FBX.

Le flux de travail permet de passer de la capture des données au traitement, à l’édition et à l’exportation du modèle 3D. Les outils de traitement automatique et les fonctions avancées de fusion et de maillage facilitent la création de modèles numériques prêts pour différentes applications professionnelles.

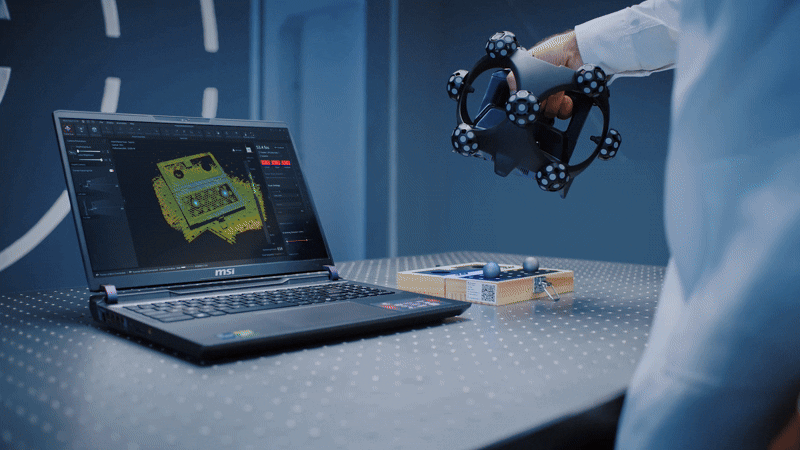

Revo Measure pour la mesure 3D et le contrôle qualité

L’écosystème du Trackit SR peut être complété par Revo Measure, une solution destinée à transformer les données obtenues par numérisation en mesures vérifiables pour les tâches d’inspection dimensionnelle et de contrôle qualité. L’édition CMM comprend une plaque de sphères en fibre de carbone et une licence Revo Measure d’un an, selon la configuration sélectionnée.

Cette combinaison fait du système un outil particulièrement adapté à la métrologie 3D, l’inspection industrielle, la vérification dimensionnelle et l’analyse de pièces fabriquées, en intégrant la capture de la géométrie et l’évaluation des mesures dans un même flux de travail.

Numérisation 3D pour l’ingénierie inverse et le scan-to-CAD

Le Trackit SR permet de convertir des objets physiques en données numériques pour les processus d’ingénierie inverse, de conception industrielle et de développement de produits. La capture de géométries complexes facilite la création de références numériques de composants existants, la reproduction de pièces et la vérification des modifications de conception.

Le flux scan-to-CAD permet d’utiliser les informations tridimensionnelles obtenues lors de la numérisation comme point de départ pour les processus de modélisation ultérieurs. Cette capacité est particulièrement pertinente lorsqu’aucun plan CAD à jour n’est disponible ou lorsqu’il est nécessaire de numériser une pièce physique afin d’en reconstruire la géométrie.

Applications professionnelles du Revopoint Trackit SR

Dans le secteur automobile, le scanner 3D Trackit SR peut être utilisé pour numériser des véhicules complets ou des composants individuels destinés à la réparation, à la reproduction, au prototypage et au contrôle qualité. La technologie de suivi optique réduit la nécessité de préparer les surfaces avec des marqueurs.

Pour le contrôle qualité et l’inspection industrielle, il permet de générer des modèles 3D détaillés afin d’effectuer des contrôles dimensionnels et d’analyser rapidement les pièces. Sa précision et ses capacités de capture en font un outil polyvalent pour les processus de vérification et de développement de produits.

Dans le cadre du prototypage rapide, la numérisation de géométries complexes permet d’accélérer l’acquisition des données et de faciliter la validation des conceptions avant de passer aux étapes suivantes de fabrication.

Dans les secteurs de l’aéronautique et de l’aérospatiale, la numérisation 3D peut être utilisée pour analyser des composants, évaluer l’usure et la fatigue, documenter des pièces existantes et contribuer à la création de composants de remplacement.

Dans le domaine de l’art, du patrimoine et de la création numérique, la capture de la géométrie et des textures permet de numériser des sculptures et des objets fabriqués à partir de matériaux tels que le métal, le plâtre, la céramique ou le bois, facilitant leur reproduction, leur documentation et leur utilisation dans des environnements numériques.

Contrôle à distance via TCP

La prise en charge du contrôle à distance via TCP permet de connecter des applications tierces à Revo Track afin d’implémenter des fonctions de contrôle en temps réel des processus de numérisation, de post-traitement et de changement de logiciel. Cette possibilité facilite l’intégration du système de numérisation 3D dans des flux de travail automatisés et des applications professionnelles spécifiques.

Une solution portable pour la numérisation 3D industrielle

Le Revopoint Trackit SR combine numérisation 3D sans fil, suivi optique sans marqueurs, laser bleu, haute précision, connectivité Wi-Fi 6, capture d’objets jusqu’à 4 mètres et traitement avancé des données 3D dans un système portable.

Sa capacité à fonctionner sans câbles ni marqueurs, associée aux différents modes de capture et au système multi-stations, permet de traiter aussi bien les petites pièces et les géométries complexes que les grands composants industriels. Grâce à ses performances, il constitue une solution avancée pour la numérisation 3D professionnelle, l’ingénierie inverse, la métrologie, l’inspection dimensionnelle, le contrôle qualité, le prototypage et la numérisation industrielle.
