  • Résines Dentaires Form 2/Form 3 (FormLabs)

    Formlabs

    Nouveau produit

    1 Article

    135,00 €HT
    163,35 €TTC

    Demande d'information

    Résines pour améliorer les services dentaires plus précisément, rapidement et économiquement.

    Les Résines Dentaires de FormLabs pour son Form 2Form 3 et Form 3L sont matériels spécialisés pour le champ odontologique, où chaque fois est plus présent l'usage de ce type de technologie. Grâce à les résines dentaires (biocompatibles) permettent de réaliser les modèles de couronnes et de ponts, des guides chirurgicales, des férules et des entrebâilleurs avec une exactitude incroyable, avec une déviation maximale de ±100 microns, et avec quelques très bas prix de matériel par chaque élément (1.4 - 3.3 €) ce qui amortit l'usage de l'imprimante avec n'importe laquelle des résines dentaires dans peu de mois.

    Résines Dentaires Form 2

    Figure 1: Résines Dentaires. Source: FormLabs

    Les Résines Dentaires que FormLabs offre sont:

    Dental Model Resin (Modèle de couronnes et de ponts)

    Dental Surgical Guide Resin (Classe biocompatible I)

    Dental LT Clear Resin (Haute résistance à la rupture)

    Résine Dental Model (Dental Model Resin)

    Dental Model Resin est un matériel de haut rendement pour les modèles de couronnes et de ponts dentaires.

    Application Résine Dental Model Form 2

    Figure 2: Application Résine Dental Model. Source: FormLabs

    Avec la configuration d'impression de 25 microns (hauteur de couche) des marges nettes sont obtenues, et, des contacts précis et consistants avec une précision de ± 35 microns dans 80% du modèle. Dans le reste du modèle ± 100 microns obtiennent une précision dans plus de 90% des surfaces. Ces si basses valeurs de tolérances font possibles insérer les matrices extractibles (dents) avec un ajustement entaillé.

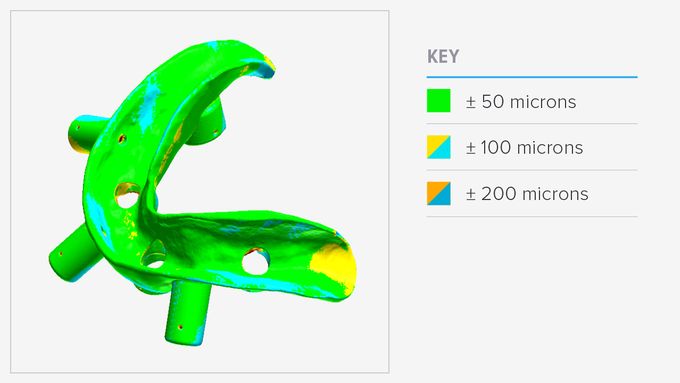

    Précision Résine Dental Model Form 2

    Figure 3: Précision Résine Dental Model. Source: FormLabs

    À une partie, le plat terminé présente la Résine Dental Model et avec une couleur similaire au gypse, qui facilite la claire visualisation du modèle durant la production. Grâce à tout l'antérieur et le bas prix (4.7 € par chaque matrice), ce type de modèles rivalisent directement avec les surélevés d'une argile.

    Résine Dental Surgical Guide (Dental Surgical Guide Resin)

    La résine Surgical Guide est un matériau transparent biocompatible de classe I, conçu pour l'impression 3D des dispositifs d'aide chirurgicale, tels que les guides chirurgicaux, les gabarits de forage, les guides de forage, etc

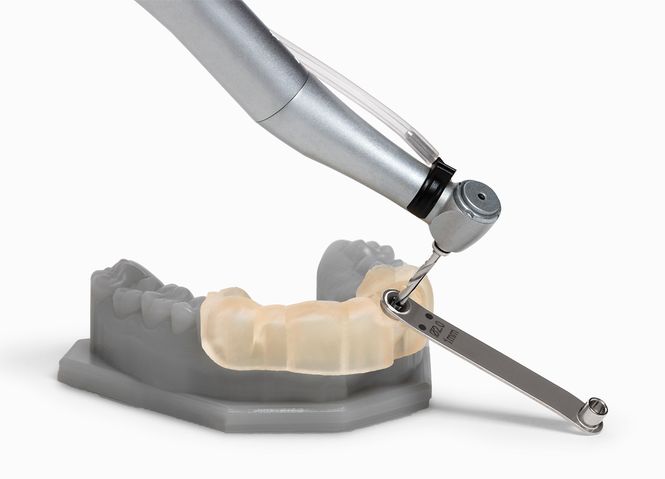

    Surgical guide

    Image 4: Guides chirurgicaux en résine de guide chirurgical. Source: FormLabs.

    Les guides chirurgicaux sont des éléments prothétiques qui permettent de poser des implants selon une étude détaillée préalable et de le faire avec soin et précision.

    La résine de guide chirurgical a une capacité d'allongement relativement élevée et une résistance à la traction maximale pour se casser afin de minimiser la fragilité et la rupture observées dans des matériaux similaires.

    Par rapport à la résine Dental SG, son prédécesseur, la résine Surgical Guide, offre une plus grande résistance à la flexion et un module de flexion supérieur aux exigences de la norme ISO. Ainsi, la résine Surgical Guide offre des performances supérieures avec la fiabilité nécessaire à la fabrication d'éléments d'aide en chirurgie dentaire.

    Propriété mécanique
    Dentral Resin SGSurgical Guide Resin
    Résistance à la flexion ≥ 50 MPa 103 MPa
    Module de flexion ≥ 1500 MPa 2500 MPa
    Table 1: Comparaison de la résine SG avec la résine du guide chirurgical. Source: FormLabs.

    La résine Guide chirurgical a dépassé les exigences pour les risques de biocompatibilité suivants: non cytotoxique, non irritant et non sensibilisant (EN-ISO 10993-5: 2009, ISO 10993-10: 2010 / (R) 2014, ISO 10993-10: 2010 / (R) 2014). Et il a été développé et est conforme aux normes ISO suivantes: EN ISO 13485: 2016, EN ISO 14971: 2012.

    La résine Surgical Guide a été développée spécifiquement pour les imprimantes 3D Formlabs et a été rigoureusement testée avec des autoclaves, des solvants et des systèmes d'implants. Grâce à sa haute résolution (100 et 50 microns) et ses propriétés, cette résine permet d'obtenir des guides 100% personnalisés, précis, sûrs et économiques (1.8 € - 2.8 €) grâce à l'impression 3D avec la technologie SLA.

    Le processus à suivre pour créer un guide chirurgical avec la résine Surgiacal Guide est le suivant:

      1. Numérisé: L'anatomie de la dentition du patient doit être collectée numériquement avec un scanner intra-oral, ou une empreinte doit être numérisée avec un scanner de bureau et l'anatomie de l'ostéotomie du patient doit être collectée avec un scanner CBCT ou à faisceau conique.
      2. Conception: Les données numérisées doivent ensuite être importées dans le logiciel de CAO pour planifier le traitement et produire un guide. Pour garantir une conception solide et durable, les directives suivantes doivent être respectées:
        Valeur minimale
        Valeur maximale
        Épaisseur de paroi
        2.0 mm n/a
        Déplacement des dents 0.05 mm 0.07 mm
        Défilement de la manche 0.0 mm 0.04 mm
      3. Impression 3D: À la fin du processus de conception, le fichier CAO conçu dans le logiciel de préparation d'impression Formlabs, PreForm, est importé pour la configuration d'impression et envoyé à l'imprimante Formlabs.
      4. Préparation: Une fois le guide imprimé, il doit être lavé avec de l'alcool isopropylique IPA, séché et durci. Il est recommandé d'utiliser la machine Form Wash et la machine de polymérisation Form Cure. Les paramètres de durcissement recommandés sont les suivants:
        ImprimanteTempérature
        Temps de durcissement
        Form 2 60 ºC 30 minutos
        Form 3B 70 ºC 30 minutos
      5. Poli: Pour des résultats optimaux, les structures de support doivent être retirées, les imperfections restantes lissées et le guide chirurgical doit être poli doucement jusqu'à ce que sa surface soit brillante.
      6. Fini: Pour garantir que les mèches ne coupent pas le guide imprimé en 3D, les manchons de guide chirurgical choisis doivent être assemblés. Si les paramètres de conception recommandés sont utilisés, les manchons de guidage chirurgical doivent s'enclencher dans le guide.
      7. Stérilisation: Enfin, le guide chirurgical doit être stérilisé avec un autoclave. Il convient de noter que le cycle d'autoclave ne doit pas dépasser 20 minutes à 134 ºC ou 30 minutes à 121 ºC, car le dépassement de ces limites peut dégrader les propriétés mécaniques et la précision du guide chirurgical.

    Pour garantir la biocompatibilité de la résine Surgical Guide, l'utilisation de réservoirs dédiés, de kits de construction et de finition est requise et ne doit être utilisée qu'avec cette résine et d'autres résines biocompatibles de Formlabs.

    Résine Dental LT Translucide (Dental LT Clear Resin)

    La Résine Dental LT offre une haute résistance à la fracture, à l'usure et la biocompatibilité de Classe IIa  (EN-ISO 10993-1:2009/AC:2010 EN-ISO, 10993-3:2009, EN-ISO 10993-5:2009, EN-ISO 10993-11, EN-ISO 7405:2009/A1:2013). Pour assurer la durabilité et la résistance nécessaire de produire des éléments finaux, la Résine Dental LT s'acquitte des propriétés mécaniques stipulées dans la norme EN-ISO 20795-1:2013. Cette résine est idéale pour imprimer directement des férules, des entrebâilleurs et d'autres dispositifs d'orthodontie avec le translucide terminé.

    Résine Dental LT translucide Form 2

    figure 5: Résine Dental LT translucide. Source: FormLabs

    Pour obtenir achevé avec une transparence parfaite seulement il est eu besoin léger poli.

    Video 1: Résine Dental LT Translucide. Source: FormLabs

    Une grande dépêche du secteur odontologique déjà l'impression l'utilise 3D, à travers de lForm 2Form 3 ou Form 3L et les Résines Dental, pour renforcer ses services de manière plus précise, rapide et économique.

    Résistance au choc (KJ/m2) 3.3
    Allongement à la rupture (%) 25
    Résistance à la traction (MPa) 61
    Module de traction (MPa) 2700
    Résistance à la flexion (MPa) 33.9
    Module de flexion (MPa) 2500
    Dureté de surface 8
    Température de ramollissement (ºC) 56
    Étanchéité Étanchéité
    Utilisation médical Utilisation médical
    Masquer variations de couleur (Masquer variations de couleur)

    Ensuite, prennent rendez-vous une série de conseils d'usage qui sont dûs tenir en compte à chaque instant avec l'utilisation de les résines FormLabs:

    Changer la cartouche

    Changer la cartouche de la résine de les imprimantes FormLabs est très simple, seul il faut fermer le bouchon supérieur du conduit d'aération (vent) et retirer la cartouche en l'attrapant par l'anse qu'il dispose. Ensuite, l'autre s'introduit et le bouchon est ouvert vent dans le cas qui part pour initier une impression. Pour éviter des dégouttements par l'imprimante 3D, ce processus doit être réalisé toujours avec le bac de résine monté.

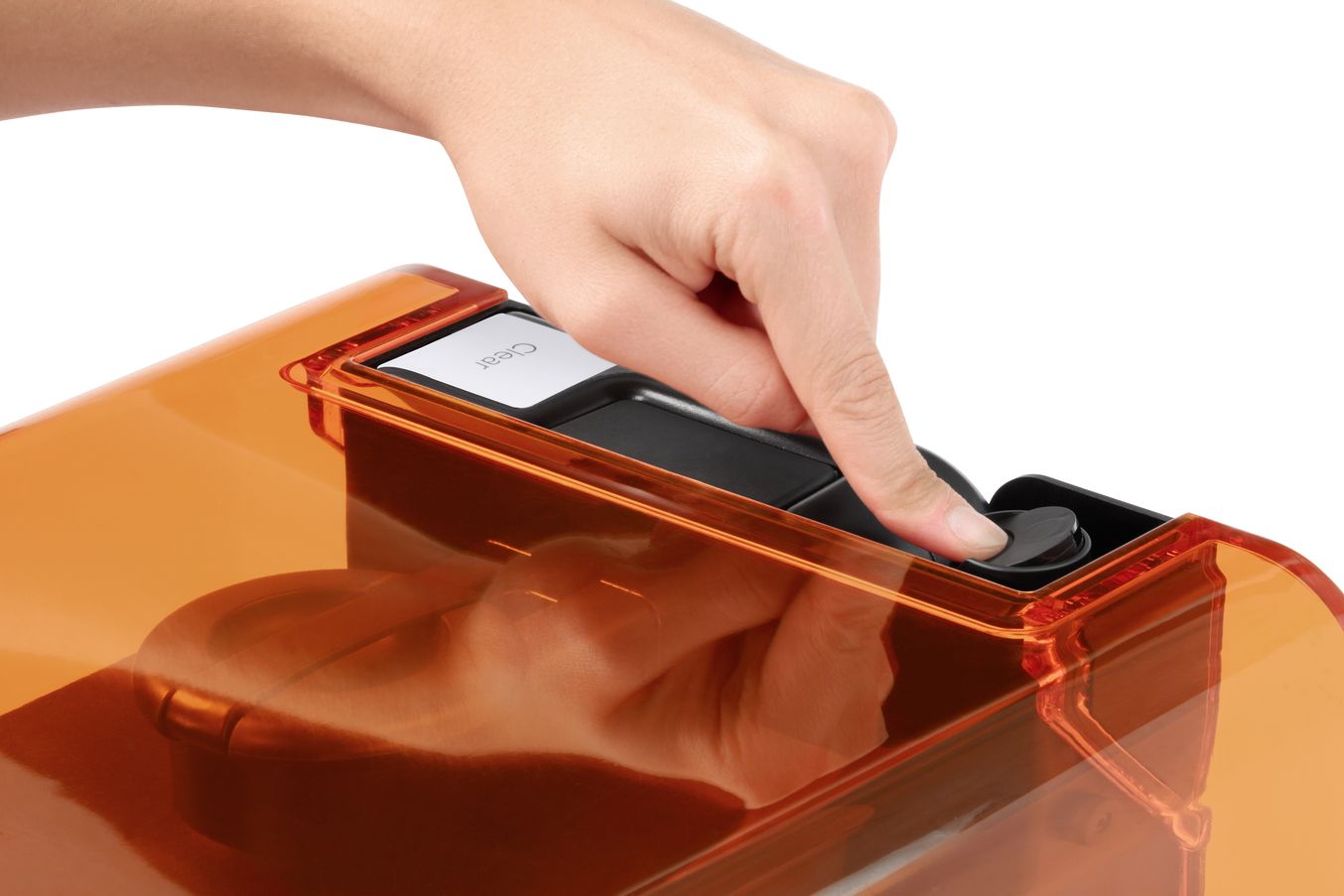

    Bouchon de ventilation FormLabs

    Figure 1: Bouchon de ventilation des cartouches FormLabs. Source: FormLabs

    Après avoir terminé chaque impression il faut fermer le bouchon supérieur pour que la résine maintienne ses propriétés. De plus, au cas où ne pas utiliser l'imprimante durant un temps, il faut garder la cartouche dans sa caisse originale pour maintenir les propriétés intactes de la résine.

    Bac de résine

    Chaque type de résine doit disposer de son bac de résine, qui doit se changer après avoir utilisé 2L d'une résine. FormLabs a développé un bac plus puissant, le Bac de Résine LT, qui a une vie jusqu'à 20 fois plus grand que le bac standard.

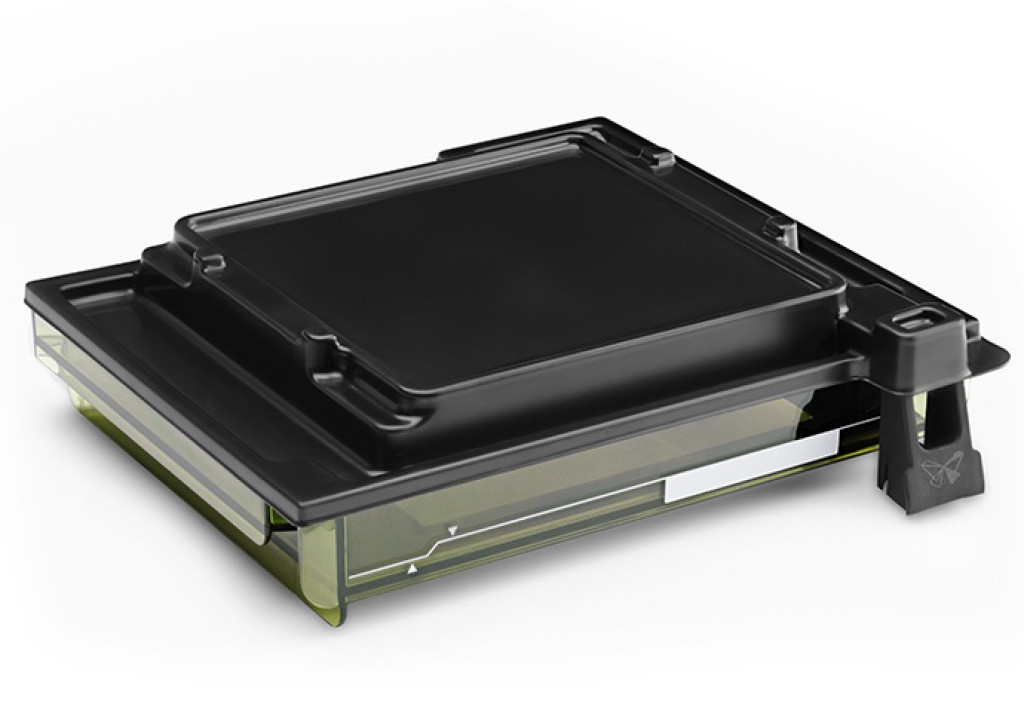

    Bac de Reéine LT FormLabs

    Figure2: Bac de Résine LT FormLabs. Source: FormLabs

    Pour protéger et pour stocker la résine restante dans le bac après chaque impression, FormLabs fournit un couvercle qui assure une fermeture parfaite. Quand le bac a été fermé, on recommande de le garder (avec la résine et le couvercle) dans la caisse originale pour que la résine ne perde pas ses propriétés après être exposé durant beaucoup de temps aux rayons UV. Un autre point à tenir en compte consiste en ce que les bac ne peuvent être nettoyés par aucun produit d'entretien ou similaire (par exemple, un alcool isopopílico), puisqu'ils(elles) perdent certaines qualités qui peuvent provoquer des impressions continues manquées.

    Bac de Résine FormLabs

    Figure 3: Bac de Résine FormLabs. Source: FormLabs

    L'impression a échoué

    Quand une erreur se produit dans une impression il peut être grâce à ce que des dépêches solides d'une impression antérieure sont tombées au bac de résine. Dans ce cas une spatule doit passer à 45 º par le bac d'impression, joindre toutes les parties solides dans un coin et les retirer. Pour assurer que la résine du bac ne contient pas de parties solides, il faut filtrer la résine avec un filtre de papier de 190 µm. Une fois un lessivage, il s'introduit à nouveau au bac et déjà est prête de recommencer à être utilisé.

    Video 1: Réservoir de résine bac. Source: FormLabs

    Alcool isopropylique

    L'alcool isopropílico est clef pour le lavage et post un inculpé des pièces réalisées et il faut savoir quand c'est le moment de le changer. Dans Finish Kit le moment de le changer est quand l'IPA (l'Alcool isopropílico) est si saturé des particules de résine, qu'après le lavage les pièces sont toujours collantes. Dans ce point il faut retirer tout le liquide, nettoyer bien le récipient et jeter nouvel IPA, mais ne jamais remplir sur l'antérieur.

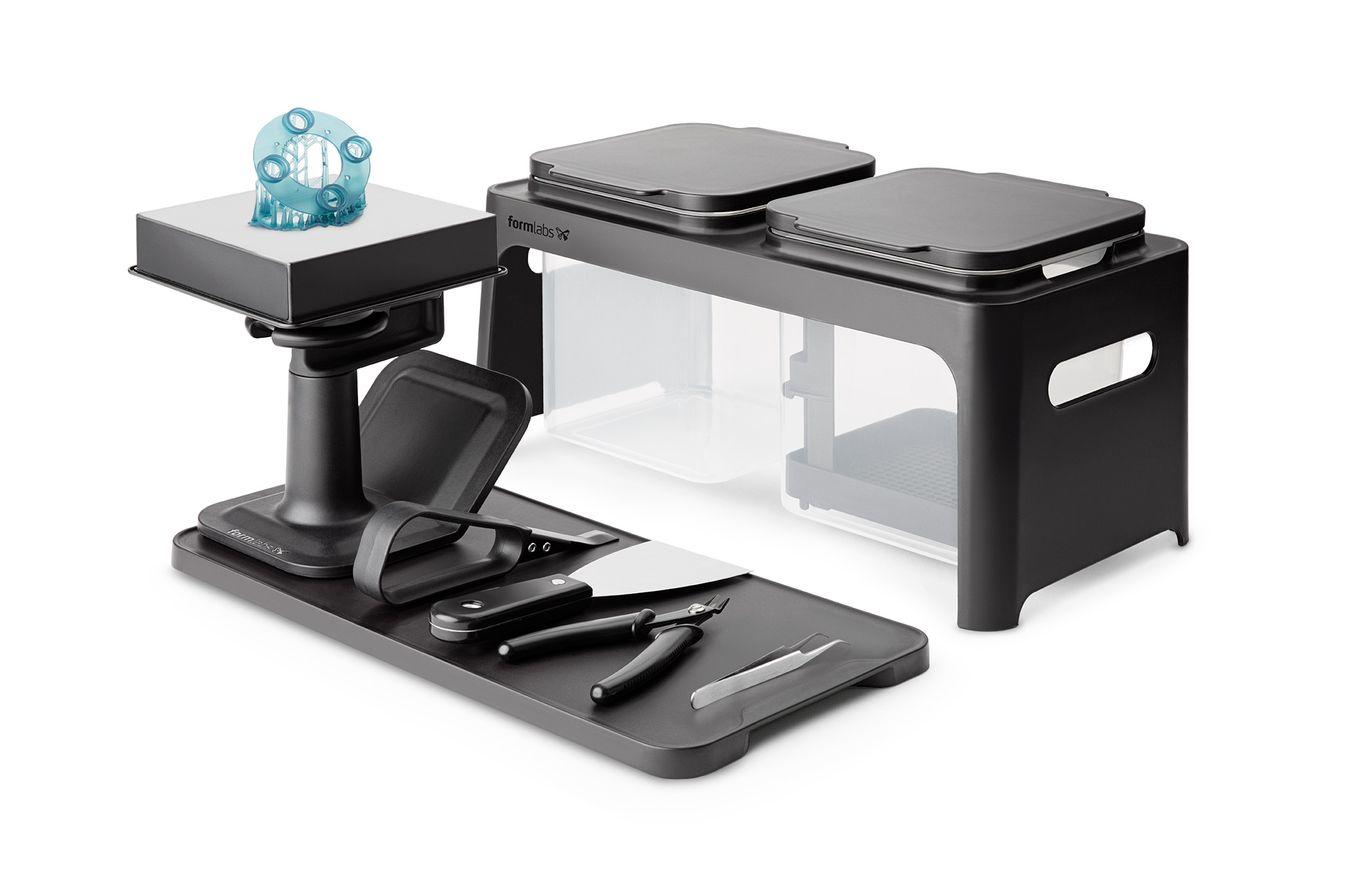

    Finish Kit FormLabs

    Figure 4: Finish Kit FormLabs. Source: FormLabs

    Dans le Form Wash, le propre centre de lavage indique à travers de son écran quand c'est le moment de changer l'alcool isopropílico.

    Video 2: Écosystème FormLabs. Source: FormLabs

    S'il le désire peut commercer nos stages de formation de l'impression 3D SLA (en ligne ou sois témoin-eux) en contactant nous à travers du formulaire de contact. La formation est orientée pour obtenir quelques amples connaissances et pour savoir comment utiliser l'imprimante 3D SLA FormLabs depuis le commencement et ainsi éviter de plus grandes erreurs.

    Informations générales
    Fabricant FormLabs (Massachusetts, USA)
    Technologie  SLA / LFS
    Matière Photopolymère
    Longueur d'onde UV 405 nm
    Format 1 litre
    Imprimantes 3D compatibles Form 2, Form 3, Form 3L
    Propriétés d'impression
    Hauteur de couche 100-50-25 microns (Model)
    100-50 microns (Surgical Guide, LT Clear)
    Temps d'exposition des couches Il n'est pas nécessaire de configurer les paramètres d'impression dans les imprimantes Formlabs. La puce incorporée dans les cartouches de résine détecte le type de matériau en configurant automatiquement l'impression.
    Temps de refroidissement de la couche
    Hauteur de levage
    Exposition couches inférieures
    Nombre de couches inférieures
    Propriétés de cure et de lavage
    Temps de lavage (FormWash) Model: 10 min
    Surgical Guide: 5 min
    LT Clear: 5 min
    Temps de durcissement (FormCure) Model: 60 min / 60ºC
    Surgical Guide: 30 min / 60ºC
    LT Clear: 20 min / 80ºC
    Propriétés mécaniques (sans durcissement/ avec durcissement)
    Résistance au choc Izod (ASTM D256-10) Model:  27 J/m / 33 J/m
    Surgical Guide: -
    LT Clear: -
    Résistance au choc Charpy -
    Allongement à la rupture (ASTM D 638-10) Model: 25% / 5%
    Surgical Guide: 12.3%
    LT Clear: -
    Résistance à la traction (ASTM D 638-10) Model: 33 MPa / 61MPa
    Surgical Guide: 73 MPa
    LT Clear: -
    Module de traction (ASTM D 638-10) Model: 1600 MPa / 2700 MPa
    Surgical Guide: 2900 MPa
    LT Clear: -
    Résistance à la flexion (ASTM D 790-15) Model: 33.9 MPa / 95.8 MPa
    Surgical Guide: 103 MPa
    LT Clear:  - / ≥50 MPa (no break)
    Module de flexion (ASTM C 790-10) Model:  950 MPa /  2500 MPa
    Surgical Guide: ≥2500 MPa
    LT Clear: - / ≥1300 MPa
    Dureté de surface (ASTM 2240) Model: -
    Surgical Guide: ≥67D
    LT Clear:  - / ≥80 - 90D
    Propriétés thermiques (sans durcissement/ avec durcissement)
    Température de ramollissement (ASTM D 648-16 / @ 0.45 MPa) Model: 40.1 °C / 55.9 °C
    Surgical Guide: -
    LT Clear: -
    Information complémentaire
    Vie utile (depuis la fabrication) 18 mois (Model)
    24 mois (LT Clear, SG)
    HS Code 2916.1


    * Les valeurs typiques détaillées dans ce tableau doivent être considérées comme une référence. Les valeurs réelles peuvent varier en fonction du modèle d'imprimante 3D utilisé, de la conception de la pièce et des conditions d'impression. Nous vous recommandons de confirmer les résultats et les propriétés finales avec vos propres tests. Pour plus d'informations, consultez la fiche technique du produit.
