Le bloc chauffe plus utilisé dans le monde de l'impression 3D.

Le Bloc Chauffe est l'élément clef qui héberge la connexion de tous les composants du  HotEnd

E3D met à la disposition de l'utilisateur les modèles de blocs chauffants compatibles avec ses hotends les plus reconnus :

  • Hotend V6
  • Hotend Volcano

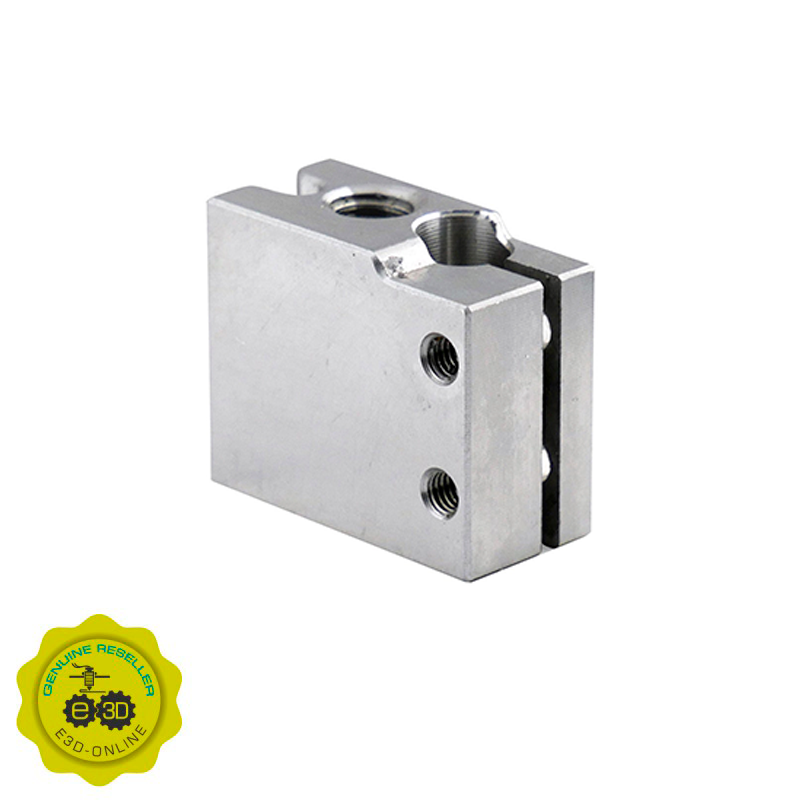

Bloc de chauffage V6

Ce bloc est d'une haute qualité grâce à être fait dans un métal de prestations élevées, fabriqué avec machines de précision pour avoir les moindres tolérances possibles et terminé doux et brillant, qu'il aide, le maintien et la propreté du propre bloc. Le dessin du Bloc Chauffe v6 E3D Original est pensé pour favoriser au maximum les impressions 3D. Pour obtenir cela, les ingénieurs d'E3D ont fait le plus compact possible pour mettre à profit toute l'aire de travail des imprimantes 3D. Le trou pour le cartouche thermique est localisé dans un lieu stratégique pour assurer la transmission de la chaleur de la cartouche chauffante au nozzle, d'une manière uniforme et constante. Cela obtient que le flux de filament par le nozzle soit constant à chaque instant, même à de hautes vitesses et avec les matériels qui ont besoin de hautes températures de l'impression. De plus, pour optimiser au maximum son fonctionnement, le Bloc Chauffe v6 E3D Original incorpore un trou pour les nouvelles cartouches les thermistors, qui offrent une lecture de température très précise. À une dépêche, ce trou est de la taille d'autres capteurs de température comme les PT100 ou les capteurs le Type K, en changeant j'ai pris racine à ce bloc dans l'un des plus puissants et utilisés de la communauté d'impression 3D.

Pour compléter le fonctionnement du HotEnd v6 E3D Original, on utilise probablement la housse de la silicone E3D Original pour le bloc chauffe. Cette housse isole au bloc chauffe de courants extérieurs d'air qui peuvent provoquer des problèmes, tels comme, des imperfections dans la pièce et les obstructions dans le HotEnd par faute de perte de température dans le propre bloc. La housse la silicone E3D Original protège aussi au bloc de sédiments de filament qui peuvent se rallier à cela, en étant tel, pratiquement nul le maintien qui a besoin du Bloc Chauffe v6 E3D Original.

Figure 1: Bloc et housse E3D v6 Original. Source: E3D.

Bloc de chauffage Volcano

Le Volcano HotEnd a un débit volumétrique beaucoup plus élevé que le HotEnd V6. Grâce à cette fonctionnalité, la vitesse d'impression peut être considérablement augmentée.

Le Volcano HotEnd utilise la même cartouche de chauffage et le même système de montage et d'isolation de thermistance que le V6. Cependant, Volcano augmente la vitesse à laquelle le HotEnd fond et extrude le filament par rapport au V6. Pour y parvenir, la zone de fusion est étendue à presque le double de celle du V6. Avec cette modification, le volume de matière en cours de fusion est plus grand et plus de pression peut y être exercée; augmentant le flux de matière et par conséquent la vitesse d'impression.

Le bloc chauffant du hotend Volcano est en aluminium et permet d'utiliser les différentes cartouches chauffantes proposées par E3D, ainsi que le capteur de température PT100 qui offre une grande précision même pour des lectures de température élevées.

Comme pour le bloc chauffant V6, il est recommandé d'utiliser le housse de la silicone E3D Original pour isoler le bloc des courants d'air extérieurs, ainsi que pour faciliter l'entretien et le nettoyage du composant.

Suivre les étapes ci-dessous pour l'assemblage de pièces:

  1. Visser le nozzle dans le bloc métallique. Dévissée de 1/4 à 1/2 tour.
  2. Visser la broche (reliant le puits avec le bloc de métal) dans le bloc de l'étape 1 jusqu'à l'arrêt.
  3. Entrez le thermistance dans son logement et sa vis respective.
  4. Saisir la cartouche de thermistance dans son logement et sa vis respective.
  5. Placez le dissipateur d'asperges à l'étape 2.
  6. Montage du ventilateur dans son diffuseur respectif et celui-ci autour de l'évier.
  7. Ensemble de montage HotEnd dans l'électronique de connexion de l'imprimante 3D.

Pour plus de détails sur l'assemblage, consultez le lien suivant.

Fabricant E3D
Compatibilité Hotend V6
Hotend Volcano
Matériau Aluminium
HS Code 8477.9
