Machine de découpe et de gravure laser OMTech Pronto-35

La série de machines de découpe et de gravure laser CO2 OMTech Pronto-35 (intégrant les modèles Pronto-35S de 60W, Pronto-35N de 90W et Pronto-35X de 100W) représente le summum de l'innovation en matière de systèmes laser de format moyen. Développées par OMTech, ces trois variantes partagent une architecture robuste commune conçue pour fusionner une vitesse sans précédent avec les niveaux de sécurité les plus stricts du marché. Cette gamme se distingue par la combinaison d'un châssis optimisé de format moyen avec des performances industrielles prêtes à relever des projets hautement exigeants, une découpe nette et une gravure ultra détaillée. Considérée comme l'une des plateformes les plus efficaces et fiables, elle offre une solution abordable et polyvalente pour les ateliers, les laboratoires et les entreprises cherchant à maximiser leur productivité dans les matériaux non métalliques et les métaux traités sans nécessiter d'équipements industriels massifs.

Physiquement, tous les modèles de cette série intègrent une structure à haute résistance avec une surface de travail effective de 700 x 500 mm. Grâce à leur conception de format moyen, ils s'adaptent facilement à différents espaces de production. Les trois variantes intègrent en standard un système de passe avant et arrière pour les grands matériaux (ouverture de passage) d'une taille de 836 x 97 mm. Cette ouverture permet d'ouvrir les portes pour faire glisser des pièces de grande longueur dépassant les dimensions standard de la cabine, augmentant la zone utilisable selon les besoins.

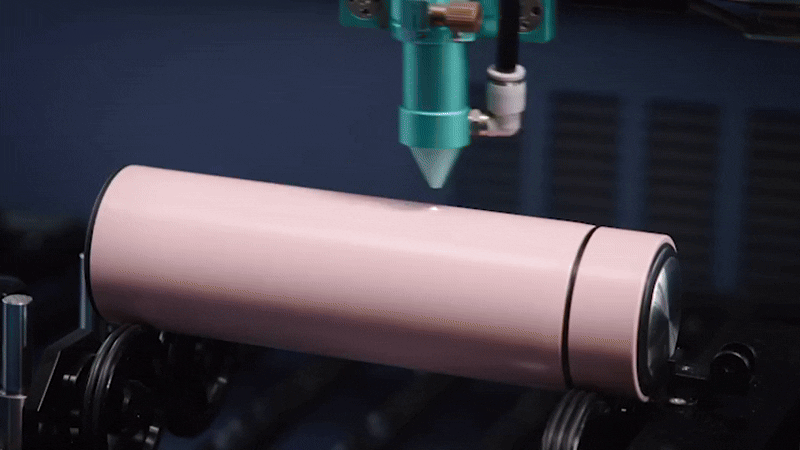

Le système se distingue par son impressionnant axe vertical, offrant une hauteur maximale de la pièce à usiner de 220 mm sur l'axe Z, ce qui représente une augmentation de 83% par rapport aux normes habituelles. Cette élévation généreuse permet d'accueillir des articles hauts ou tridimensionnels avec un confort total et garantit une compatibilité absolue avec des axes rotatifs externes. En connectant un axe rotatif, les machines peuvent réaliser une gravure 3D précise sur des objets cylindriques et ronds tels que des tasses, des bouteilles et des balles, multipliant les opportunités créatives et commerciales de conception personnalisée.

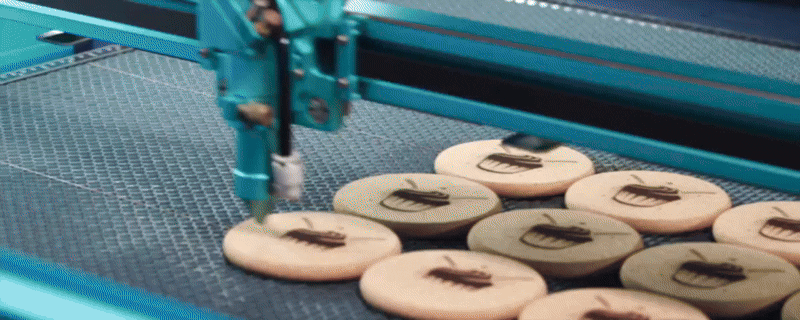

La série Pronto-35 atteint une vitesse maximale de gravure de 1000 mm/s (31,5 ips), offrant une efficacité supérieure de 37% par rapport à d'autres équipements de sa catégorie, ce qui la rend parfaite pour la production de grands volumes. Cette performance supérieure est soutenue par un système de transmission amélioré garantissant une précision maximale dans les moindres détails : l'axe X utilise un design de roue en V pour des déplacements fluides à grande vitesse ; l'axe Y utilise une courroie de haute précision pour une précision impeccable ; et l'axe Z est contrôlé par un mécanisme de broche à billes assurant une élévation stable, précise et silencieuse.

L'ergonomie est garantie par un système de mise au point automatique avec indicateur de point rouge, permettant de visualiser la trajectoire optique pour effectuer des ajustements précis sans marge d'erreur manuelle. De plus, l'alignement optimisé du trajet laser comprend un guide de point rouge sur le premier miroir pour calibrer la trajectoire de manière intuitive et sans effort. Complétant cette structure, un panneau nid d'abeille amélioré est intégré avec des bords en acier inoxydable et une broche de fixation supplémentaire offrant une stabilité structurelle supérieure, réduisant les vibrations lors des tâches les plus rapides.

La section d'évacuation et d'assistance dispose de systèmes pneumatiques avancés. D'une part, l'assistance à l'air améliorée multiplie par 3,2 l'efficacité opérationnelle en injectant un débit de 125 L/min à l'aide d'une pompe à air à haut débit et d'un tube de 8 mm élargi, permettant des coupes plus profondes et des bords parfaitement propres. D'autre part, un puissant ventilateur turboalimenté avec un débit d'air de 540 m³/h (66% supérieur à la norme) extrait immédiatement la fumée et la poussière en suspension de la cabine, garantissant une gravure propre et un environnement de travail totalement sain.

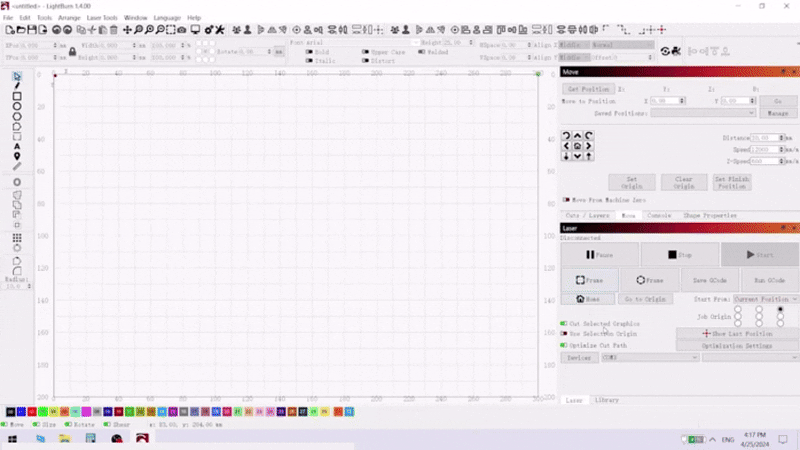

Au niveau électronique, il intègre un matériel robuste alimenté par des processeurs DSP et FPGA haut de gamme qui permettent de traiter rapidement des fichiers complexes allant jusqu'à 256 Mo. En ce qui concerne le logiciel, la série comprend le logiciel d'exploitation RDWorks (Windows) et est compatible avec LightBurn (Windows, MacOS), CorelLaser, CorelDRAW et AutoCAD. Il prend en charge une grande variété de formats tels que .ai, .bmp, .dxf, .gif, .jpeg, .pdf, .png, .svg ou .tiff, permettant de travailler en modes raster, vectoriel ou combinés. Les options de transfert sont polyvalentes, prenant en charge les connexions via clé USB, câble USB ou câble Ethernet.

La sécurité est l'aspect le plus robuste de cette série, certifiée avec un niveau de sécurité de Classe 1 en standard. Il utilise des relais de sécurité certifiés par SGS conformes à la norme ISO 13849-1:2023, réalisant une architecture à double circuit redondant qui coupe l'alimentation en cas de détection de toute défaillance du système. De plus, la conception de la version 2.0 ajoute une double protection sur le couvercle avant et sur la porte du bac à déchets. Le tube émet une longueur d'onde de 10,6 μm et son rayonnement mesuré à l'extérieur est seulement de 3,42 W/m², bien en dessous de la limite de Classe 1 (1000 W/m²), garantissant une sécurité totale sans dommages oculaires ou cutanés lors d'une utilisation prolongée.

La principale différence entre ces trois modèles réside dans la puissance de leur source laser et les dimensions physiques de leur châssis. Le modèle d'entrée, le Pronto-35S, offre 60W de puissance, idéal pour des gravures rapides et des coupes légères. Le modèle intermédiaire, le Pronto-35N, augmente sa puissance à 90W à travers un tube de 1650 mm de longueur et 70 mm de diamètre, offrant une profondeur de coupe maximale jusqu'à 35 mm en acrylique; il présente des dimensions de 150 x 101 x 82 cm et un poids de 215 kg. Enfin, le modèle le plus avancé, le Pronto-35X, offre une puissance de 100W pour les utilisateurs nécessitant une pénétration maximale dans les matériaux denses; en raison de la taille de son tube, son châssis extérieur s'étend jusqu'à des dimensions de 171 x 101 x 82 cm, tout en maintenant le poids net de la gamme entre 212 kg et 225 kg selon la variante.

Indépendamment du modèle, le tube laser CO2 offre un refroidissement par eau efficace et une durée de vie prolongée : jusqu'à 8 000 heures à plus de 70% de puissance, 10 000 heures entre 40% et 70%, et jusqu'à 12 000 heures en dessous de 40% de puissance. L'équipement est livré prêt à produire avec des accessoires comprenant la machine de découpe laser, un ventilateur d'échappement, des tuyaux d'échappement, une pompe à air à haut débit, des tuyaux d'eau, une boîte à outils et des consommables de calibrage.
