Porte-crayons pour bras robotisé - Elephant Robotics

Name: Porte-crayons pour bras robotisé - Elephant Robotics
Brand: Elephant Robotics
SKU: ELROB-PEN.HOLDER
Price: 74.66 EUR
Availability: InStock

SKU: ELROB-PEN.HOLDER

74,66 €

Quantité

En stock 0 unités disponibles pour expédition immédiate.
unités disponibles pour expédition en 14 - 18 jours Disponible a partir de Disponible pour expédition dans 14 - 18 jours

Produit temporairement en rupture de stock avec ces caractéristiques. Sélectionnez une autre combinaison.

Nous vous informons quand il sera disponible :

Livraison approximative: jeudi 29 octobre - mercredi 4 novembre

Retours

Demander des informations

Le porte‑crayons de Elephant Robotics est un accessoire extrêmement polyvalent malgré son apparente simplicité. Il s'adapte à des stylos de différentes tailles et formes pour garantir une fixation stable. Il est fabriqué avec des matériaux flexibles, ce qui évite que les stylos soient endommagés ou qu'ils glissent. Tant le crayon monté que l'accessoire lui‑même sont faciles et rapidement remplaçables grâce aux connecteurs LEGO dont il dispose.

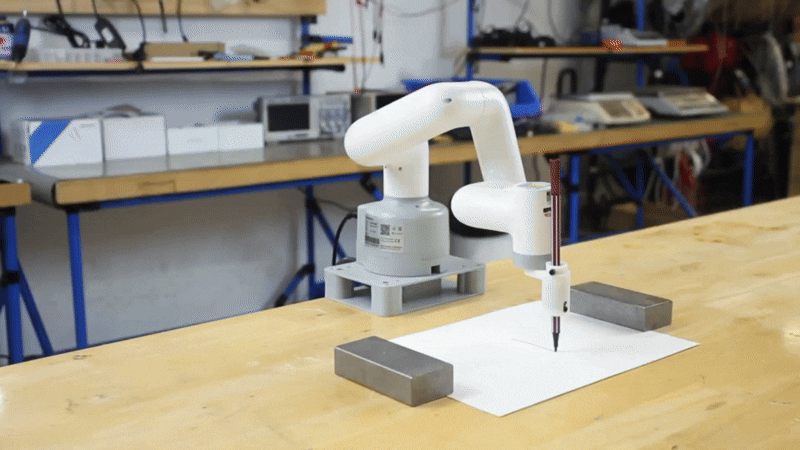

Vidéo 1: Fonctionnalité du porte‑crayons. Source: Elephant Robotics.

Toute la gamme de bras robotiques d'Elephant Robotics dotée de connecteurs LEGO est compatible avec cet accessoire ; parmi les appareils compatibles figurent les versions Pi et M5 Stack de :

La combinaison de ce porte‑crayons avec n'importe quel bras robotique offre un grand nombre d'options ; parmi elles, il permet d'effectuer des tâches de dessin et d'écriture automatisés, ce qui est très utile pour démontrer des concepts de programmation, des trajectoires et le contrôle du mouvement. C'est aussi un outil très efficace pour valider la précision et la répétabilité. Tracer des lignes ou des figures permet de vérifier visuellement si le robot maintient l'exactitude de ses mouvements ou s'il y a des écarts. De plus, il facilite la simulation de processus industriels légers, tels que le marquage, l'étiquetage ou le tracé préalable à la coupe, sans avoir besoin d'outils plus complexes ou coûteux. Les utilisateurs peuvent se concentrer sur la programmation des mouvements et l'observation de résultats immédiats, sans risques ni configurations compliquées. En résumé, c'est un accessoire simple mais très polyvalent pour apprendre, tester et démontrer les capacités d'un bras robotique de manière visuelle et accessible.

Informations générales
Fabricant	Elephant Robotics
Gamme	myPalletizer

Dimensions et poids
Dimensions	47.5 x 25 x 45.5 mm
Poids	35 g

Autres
HS Code	8479

Vérifier la compatibilité avant l'installation : vérifier que l'accessoire est utilisé avec un modèle compatible d'Elephant Robotics, tel que les séries myCobot 280, myPalletizer 260, mechArm 270 ou myBuddy 280.
Utiliser le porte-stylo conformément à sa fonction prévue : il est principalement conçu pour maintenir des stylos, feutres et autres instruments similaires pendant les tâches d'écriture, de dessin et de traçage réalisées par le bras robotisé.
Vérifier les dimensions de l'instrument : avant d'insérer un stylo ou un feutre, vérifier que son diamètre et sa géométrie permettent de le maintenir correctement sans forcer le mécanisme.
Sélectionner un instrument adapté : pour obtenir des traits uniformes, utiliser de préférence des feutres ou des stylos avec un corps rigide et une pointe adaptée à la surface de travail.
Nettoyer l'instrument avant l'installation : éliminer les résidus d'encre, la poussière ou la saleté du corps du stylo afin d'éviter qu'il ne glisse pendant les mouvements du bras.
Installer correctement le connecteur : insérer le connecteur LEGO dans les trous correspondants du porte-stylo avant de le fixer à l'extrémité du bras robotisé.
Vérifier l'assise de l'accessoire : après avoir installé le porte-stylo à l'extrémité du bras, vérifier qu'il est correctement positionné et qu'il ne présente pas de jeu anormal.
Ne pas forcer le connecteur lors du montage : si les pièces ne s'emboîtent pas correctement, vérifier leur orientation et leur position avant d'appliquer une pression.
Fixer l'instrument d'écriture : insérer le stylo ou le feutre dans l'orifice prévu à cet effet et utiliser les vis de fixation pour le maintenir stable.
Serrer les vis uniformément : effectuer une fixation progressive afin de maintenir l'instrument centré et d'éviter qu'il ne soit incliné par rapport à l'axe du support.
Ne pas serrer excessivement : une pression inutile sur le corps du stylo peut l'endommager ou rendre son extraction ultérieure plus difficile.
Vérifier l'orientation de la pointe : avant de commencer tout mouvement, vérifier que la pointe est correctement orientée vers la surface de travail.
Maintenir l'instrument centré : dans la mesure du possible, positionner l'instrument d'écriture de manière à ce que son axe soit correctement aligné avec le support.
Vérifier la rigidité de l'ensemble : déplacer manuellement l'instrument avec le robot à l'arrêt afin de vérifier qu'il n'existe pas de jeu excessif entre le porte-stylo, le connecteur et l'instrument.
Effectuer un test de mouvement sans contact : exécuter d'abord la trajectoire à une certaine distance de la surface afin de vérifier que l'orientation et les coordonnées sont correctes.
S'approcher progressivement de la surface : réduire la vitesse du bras lors de l'approche de la pointe afin d'éviter les impacts contre le papier, le tableau blanc ou toute autre surface de travail.
Éviter d'exercer une pression excessive sur la pointe : le mouvement d'écriture doit être effectué avec une force contrôlée et suffisante pour produire le trait, tout en évitant de solliciter inutilement les articulations.
Utiliser la compensation verticale du porte-stylo lorsque cela est approprié : la conception de l'accessoire permet un certain mouvement vertical de l'instrument, ce qui peut aider à absorber de petites variations de hauteur pendant le traçage.
Ne pas utiliser le déplacement du porte-stylo comme substitut au contrôle de force : la flexibilité disponible doit être considérée comme un élément d'adaptation et non comme un système de contrôle précis de la pression.
Éviter les mouvements latéraux brusques : les changements soudains de direction peuvent provoquer le déplacement de l'instrument dans le support et affecter la qualité du tracé.
Commencer avec des vitesses réduites : notamment lors du premier test d'une trajectoire, utiliser des mouvements lents afin de vérifier la réponse de l'ensemble.
Valider d'abord une figure simple : réaliser des lignes, des cercles ou des formes simples avant d'exécuter des dessins complexes ou des trajectoires longues.
Vérifier l'échelle du dessin : vérifier que les coordonnées et les dimensions de la trajectoire correspondent à la taille réelle de la surface sur laquelle le dessin sera réalisé.
Définir correctement le plan de travail : établir la position et l'orientation de la surface avant de générer ou d'exécuter une trajectoire de dessin.
Utiliser une surface stable : placer le papier, le tableau blanc ou tout autre support sur une base qui ne se déplace pas pendant les mouvements du bras.
Éviter les surfaces excessivement rugueuses : une texture irrégulière peut provoquer des variations de contact, une usure prématurée de la pointe ou des interruptions du tracé.
Vérifier l'encre avant de commencer : effectuer un petit test afin de vérifier que le stylo ou le feutre écrit correctement et maintient un débit d'encre uniforme.
Tenir compte de l'usure de la pointe : si la pointe est usée, change de forme ou ne fournit plus un tracé uniforme, remplacer l'instrument avant de poursuivre les travaux de précision.
Éviter d'utiliser des instruments endommagés : un corps déformé peut rendre la fixation difficile et une pointe endommagée peut modifier la hauteur de travail.
Revoir la trajectoire lors du changement de stylo : les différents instruments peuvent avoir des longueurs, des diamètres et des caractéristiques de pointe différents ; il peut donc être nécessaire d'ajuster la position du bras.
Recalibrer après avoir changé d'instrument : si la longueur ou la position du stylo dans le support est modifiée, vérifier à nouveau la position de la pointe par rapport au système de coordonnées du robot.
Vérifier le point de référence de l'outil : pour les travaux de précision, la position de la pointe doit être correctement définie par rapport à l'extrémité du bras.
Éviter les trajectoires dépassant l'espace de travail : concevoir les dessins dans la zone de mouvement sûre du bras utilisé.
Contrôler les zones proches des limites articulaires : éviter qu'une trajectoire de dessin n'amène le robot à des positions proches de ses limites mécaniques.
Effectuer les tests sans personne dans la trajectoire : pendant la validation, maintenir dégagée la zone de mouvement du bras.
Surveiller le premier tracé : ne pas laisser le système exécuter automatiquement une nouvelle trajectoire sans avoir préalablement vérifié son comportement.
Arrêter le mouvement en cas de vibration anormale : vérifier la fixation du porte-stylo, le connecteur, l'instrument et les paramètres de mouvement avant de poursuivre.
Vérifier régulièrement la fixation : pendant les sessions de dessin prolongées, vérifier que les vis et le système de connexion maintiennent l'instrument dans sa position initiale.
Maintenir le porte-stylo propre : éliminer les résidus d'encre, la poussière et les particules accumulées afin de conserver un mouvement correct de l'instrument.
Nettoyer soigneusement autour des éléments mobiles : éviter que les résidus d'encre ou la saleté n'interfèrent avec le mouvement vertical du système.
Ne pas utiliser de produits de nettoyage agressifs : effectuer le nettoyage avec des méthodes compatibles avec le matériau de l'accessoire et éviter les substances susceptibles d'endommager ses composants.
Éviter les chocs pendant le stockage : ranger le porte-stylo démonté dans un endroit protégé afin d'éviter toute déformation du corps ou tout dommage au connecteur.
Retirer l'instrument avant de transporter le bras si nécessaire : démonter le stylo ou le feutre peut réduire le risque de chocs et de dommages accidentels.
Vérifier l'ensemble après avoir déplacé le robot : si le bras a été déplacé, démonté ou réinstallé, vérifier à nouveau la position de référence avant de commencer à dessiner.
Utiliser des trajectoires fluides : programmer des changements de direction progressifs lorsque cela est possible afin de réduire les vibrations et d'améliorer la continuité du tracé.
Éviter les changements de vitesse inutiles pendant une ligne : une vitesse stable favorise une épaisseur de ligne plus uniforme, notamment avec les feutres.
Séparer les mouvements d'approche et de dessin : définir une position sûre au-dessus de la surface et effectuer la descente uniquement lorsque la trajectoire est correctement alignée.
Relever l'instrument avant de se déplacer entre les tracés : lorsque le dessin comporte des éléments indépendants, éviter de déplacer la pointe lorsqu'elle est en contact avec la surface.
Vérifier la position de repos : à la fin du travail, éloigner l'instrument de la surface avant d'arrêter complètement le robot afin d'éviter qu'il ne reste appuyé pendant une période prolongée.
Conserver les paramètres d'une configuration validée : enregistrer l'instrument utilisé, la position de référence, la surface et les paramètres de mouvement ayant fourni des résultats satisfaisants afin de faciliter les travaux ultérieurs.
