Display Nav Left

Idioma:

Comparar

Debes estar logueado para añadir este producto a tus favoritos.

PLA Magnético Proto-Pasta

Referencia: MAG-PROTO-PASTA-175-500

54,95 €

Sin IVA

Diámetro

Formato

Cantidad

En stock 7 ud disponibles para envío inmediato.
ud disponibles para envío en 0 - 0 días Disponible para envío en 0 - 0 días

Producto temporalmente sin stock con estas características. Selecciona otra combinación.

Te avisamos cuando esté disponible:

Entrega estimada: viernes 22 noviembre

En stock

Devoluciones

Solicitar información

El filamento de PLA magnético está compuesto por un polímero (PLA) y polvo de hierro finamente pulverizado. Este filamento responde a los imanes y se comporta de manera similar al hierro puro, incluso hasta el punto de llegar a la oxidación.

PLA MAgnetic

Imagen 1: Piezas con distintos acabados impresas con PLA MAgnético. Fuente: Proto-Pasta.

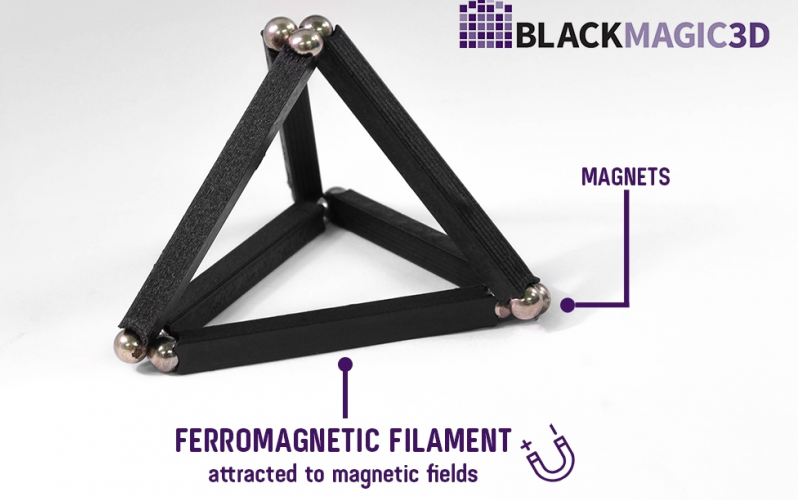

El filamento PLA magnético abre un gran abanico de aplicaciones como son en accesorios de moda y simulación de piezas metálicas. El hierro se define como “magnético”, aunque exactamente es ferromagnético. Esto significa que es atraído por los campos magnéticos. Por tanto, los imanes se adhieren a el. Por esta razón se debe tener en cuenta que los imanes se pegarán a las piezas realizadas con el filamento PLA magnético. Las piezas impresas con este filamento no funcionarán como imanes.

Este filamento permite añadir beneficios adicionales de magnetismo en el diseño de piezas y se puede combinar con filamento PLA estándar, aplicando solamente el filamento PLA magnético en las partes que interese. Teóricamente se podrían magnetizar las piezas finas realizas con el filamento PLA conductivo frotándolas entre 10 y 100 veces en todo el lado positivo de un gran imán. La pieza tendería a permanecer mangetizada hasta cierto punto después de haber sido sometida a un campo magnético externo debido a un proceso llamado histéresis. Para obtener un magnetismo permanente se requeriría del uso de una bobina electromagnética (de alrededor de 2 Teslas), pero este proceso derretiría la pieza por lo que no se puede realizar.

PLA Magnetic

Imagen 2: PLA MAgnético. Fuente: Proto-Pasta.

Este filamento PLA magnético tiene una resistencia un poco menor a la del PLA estándar. El hierro es fundido muy fino por lo que no aumenta la resistencia del filamento ni tampoco es un filamento conductivo de electricidad. Para obtener un acabado de hierro oxidado simplemente se debe lijar ligeramente la superficie de impresión con un cepillo de alambre para exponer mayor cantidad de partículas de hierro al aire y luego se debe sumergir la pieza en una solución salada durante 2 o 3 días.

El filamento PLA magnético tiene una mayor densidad que un PLA estándar. A modo de ejemplo; 125 gr de filamento PLA magnétco contiene alrededor de 25 metros de filamento, frente a los casi 50 metros que contendrían 125 gr de un PLA estándar.

Es aconsejable utilizar una boquilla de acero endurecido o Olsson Ruby ya que las partículas de hierro son bastante abrasivas y desgastan las boquillas de latón.

Información general
Material	PLA
Formato	125 g / 500 g
Densidad	1.85 g/cm³
Diámetro de filamento	1.75 / 2.85 mm
Tolerancia de filamento	± 0.05 mm
Longitud filamento	(Ø1.75 mm - 0.125 Kg) ± 28 m / (Ø1.75 mm - 0.5 Kg) ± 112 m / (Ø 2.85 mm - 0.125 Kg) ± 10 m / (Ø 2.85 mm - 0.5 Kg) ± 40 m

Propiedades de impresión
Temperatura de impresión	185 - 215 ºC
Temperatura de base/cama	50 - 60 ºC
Temperatura de cámara	✗
Ventilador de capa	✓
Velocidad de impresión recomendada	20 - 30 mm/s

Propiedades mecánicas
Alargamiento a la rotura	- %
Resistencia a la tracción	- MPa
Módulo de tracción	- MPa
Resistencia a la flexión	- MPa
Módulo de flexión	- MPa
Dureza superficial	-

Propiedades térmicas
Temperatura de fusión	155 ºC
Temperatura de reblandecimiento	55 ºC

Propiedades específicas
Transparencia	-

Otras
HS Code	3916.9
Diámetro bobina (exterior)	205 mm
Diámetro bobina (interior)	53 mm
Ancho bobina	55 mm

La impresión del PLA magnético se debe realizar a unos 10ºC menos que con el PLA estándar. El enfriamiento se produce rápidamente lo que aumenta la tendencia a la deformación, por lo que se deberá ajustar el ventilador e intentar ralentizar la impresora un poco. En cada impresora 3D se deberán configurar los parámetros particularmente.

En estado de filamento el PLA Magnético es más frágil que el PLA estándar por lo que debe manipularse con cuidado para evitar roturas. La adhesión de la primera capa es clave y probablemente de los factores más importantes para obtener buenas impresiones. por lo que puedes usar Magigoo, BuildTak o 3DLac.
