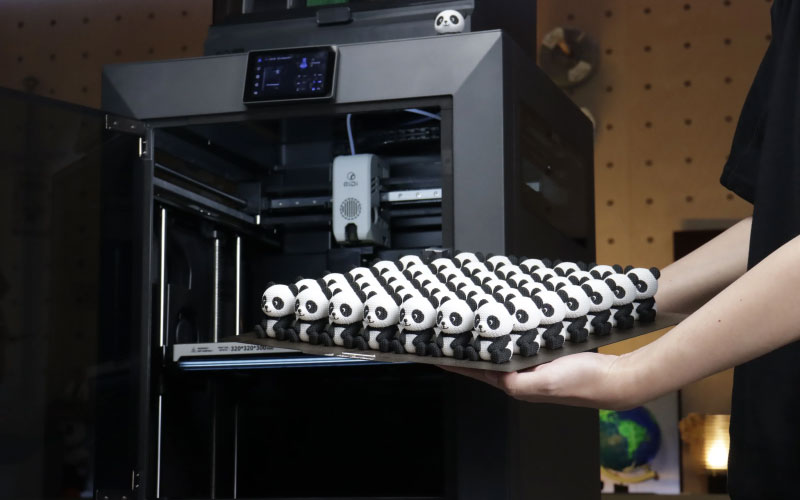

QIDI Plus 5 - FDM-3D-Drucker

Der QIDI Plus5 ist ein CoreXY-3D-Drucker, der sich besonders für die Verarbeitung technischer Filamente und die Herstellung großformatiger Bauteile eignet. Um optimale Ergebnisse zu erzielen, ist es wichtig, die beheizte Druckkammer richtig zu nutzen und die Druckparameter an das verwendete Material anzupassen.

• Für jedes Material ein spezifisches Profil verwenden: Es ist nicht sinnvoll, dieselben Parameter für PLA, PETG, ABS, ASA, PA, PC oder faserverstärkte Materialien zu verwenden. QIDI Studio enthält vorbereitete Profile, die als Ausgangspunkt verwendet werden können.
• Technische Filamente ordnungsgemäß trocknen: Materialien wie PA, PC und deren mit Kohlenstoff- oder Glasfasern verstärkte Varianten reagieren besonders empfindlich auf Feuchtigkeit. Feuchtes Filament kann Blasen, Stringing, unregelmäßige Extrusion, raue Oberflächen und einen Verlust der mechanischen Eigenschaften verursachen.
• Die beheizte Druckkammer für warping-anfällige Materialien nutzen: Der Plus5 kann die Druckkammer auf bis zu etwa 65 °C halten, wodurch thermische Spannungen beim Drucken von ABS, ASA, PC und Polyamiden reduziert werden können. Die Kammertemperatur sollte entsprechend dem Material und den Empfehlungen des Herstellers eingestellt werden.
• Die Druckkammer beim Drucken von PLA nicht unnötig aufheizen: Eine zu warme Kammer kann die Kühlleistung am Bauteil verringern und die Qualität von Überhängen und Brücken beeinträchtigen. QIDI empfiehlt, bei PLA etwa 45 °C nicht zu überschreiten, wenn das aktive Kühlsystem des Druckkopfs verwendet wird.
• Warten, bis das Druckbett eine stabile Temperatur erreicht hat: Bei großen Bauteilen, insbesondere aus ABS, ASA, PC oder PA, empfiehlt es sich, den Drucker vor dem Start vorzuheizen, damit sowohl das Druckbett als auch das Innere der Druckkammer stabile thermische Bedingungen erreichen. Der Plus5 kann in den ersten Minuten eine hohe Leistung verwenden, um die Erwärmung der Plattform zu beschleunigen.
• Die Druckoberfläche sauber halten: Schmutz, Fett oder Filamentreste können die Haftung erheblich verringern. Die Oberfläche regelmäßig entsprechend den Empfehlungen für den verwendeten Plattentyp reinigen und keine Metallwerkzeuge verwenden, die sie beschädigen könnten.
• Die erste Schicht überprüfen: Obwohl der Plus5 über eine automatische Nivellierung mit einem im Hotend integrierten Kraftsensor verfügt, sollte die erste Schicht bei Verwendung eines neuen Materials, einer neuen Druckplatte oder eines neuen Profils beobachtet werden. Die Linien sollten gleichmäßig miteinander verbunden sein, ohne Zwischenräume oder übermäßiges Zusammendrücken.
• Beim Wechsel des Filaments eine Kalibrierung durchführen: Dies gilt insbesondere für Filamente von Drittanbietern, unterschiedliche Chargen oder Materialien mit speziellen Formulierungen. QIDI Studio verfügt über Kalibrierungswerkzeuge zur Anpassung von Parametern wie dem Durchfluss, um eine präzisere Extrusion zu erzielen.
• Maximale Geschwindigkeit nicht mit der empfohlenen Druckgeschwindigkeit verwechseln: Obwohl der Druckkopf Geschwindigkeiten von bis zu 600 mm/s und Beschleunigungen von bis zu 20.000 mm/s² erreichen kann, hängt die tatsächliche Geschwindigkeit vom Material, der Geometrie und insbesondere vom maximalen volumetrischen Durchfluss des Hotends ab. Für eine gute Qualität sollten vorzugsweise die für das jeweilige Filament empfohlenen Werte verwendet werden, anstatt stets die maximale Geschwindigkeit anzustreben.
• Geeignete Düsen für abrasive Materialien verwenden: Filamente mit Kohlenstofffasern, Glasfasern oder anderen abrasiven Füllstoffen verursachen einen deutlich höheren Verschleiß als herkömmliches PLA oder PETG. Der Plus5 verfügt über einen für verstärkte Materialien geeigneten Extruder, dennoch ist es wichtig, eine geeignete Düse zu verwenden und deren Zustand regelmäßig zu überprüfen.
• Bei Bedarf einen größeren Düsendurchmesser verwenden: Eine 0,6-mm- oder 0,8-mm-Düse kann für große Bauteile, verstärkte Materialien oder zur Verkürzung der Druckzeit sinnvoll sein. 0,2-mm-Düsen ermöglichen einen höheren Detailgrad, erfordern jedoch geringere Geschwindigkeiten und Durchflussmengen.
• Die Druckkammer beim Drucken technischer Materialien geschlossen halten: Stabile thermische Bedingungen helfen, Schrumpfung und Warping zu reduzieren. Bei Materialien wie ABS, ASA, PC und PA ist es besonders wichtig, Zugluft und plötzliche Temperaturänderungen zu vermeiden.
• Die Belüftung angemessen einsetzen: Eine hohe Kammertemperatur kann bei bestimmten Materialien die Maßhaltigkeit verbessern, verringert jedoch gleichzeitig die Kühlleistung am Bauteil. Bei Problemen mit Überhängen oder Brücken kann es erforderlich sein, die Kammertemperatur zu reduzieren oder die Schichtkühlung anzupassen.
• Bei langen Druckaufträgen auf eine Überhitzung des Extruders achten: Beim Drucken über viele Stunden mit beheizter Kammer kann sich Wärme im Bereich des Extrusionssystems stauen. Das aktive Kühlsystem des Druckkopfs des Plus5 wurde entwickelt, um dieses Problem zu reduzieren. Bei Verwendung des QIDI Polar Cooler Zubehörs sollte insbesondere die für das jeweilige Material empfohlene maximale Kammertemperatur eingehalten werden.

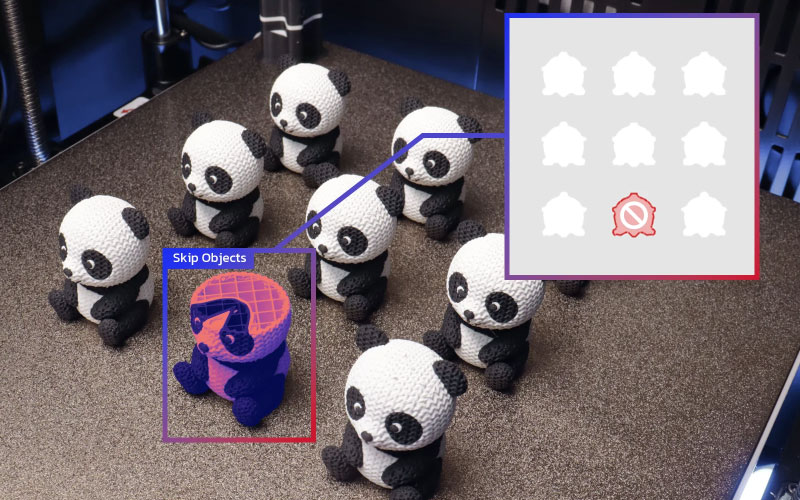

• Die Kameradetektion als Unterstützung und nicht als Ersatz für die Überwachung verwenden: Die Kamera und das KI-Erkennungssystem können dabei helfen, bestimmte Fehler wie Materialansammlungen zu erkennen, ersetzen jedoch nicht die Überwachung des Druckers, insbesondere bei den ersten Drucken mit einem neuen Material.
• Den Zustand der Führungen, Riemen und beweglichen Elemente regelmäßig überprüfen: Die mechanischen Komponenten gemäß den Wartungsanweisungen von QIDI sauber und ordnungsgemäß geschmiert halten. Ein korrekt gewarteter CoreXY-Drucker bietet eine höhere Maßhaltigkeit und reduziert das Auftreten von Vibrationen und Artefakten an den Wänden.
• Hotend und Purge-Bereich sauber halten: Angesammelte Filamentreste regelmäßig entfernen. Eine Ansammlung im Bereich der Düse kann schließlich die erste Schicht beeinträchtigen oder sogar dazu führen, dass Material am Hotend haften bleibt.
• Das Bauteil vor dem Entfernen abkühlen lassen: Bei bestimmten Druckplatten erleichtert das Abkühlen der Oberfläche die Entnahme erheblich und reduziert das Risiko, sowohl das Bauteil als auch die Druckoberfläche zu beschädigen. Das Bauteil nicht mit Metallwerkzeugen gegen die Platte drücken oder gewaltsam entfernen.
• Den nicht bedruckbaren Bereich der Plattform beachten: Der Plus5 verfügt im unteren linken Bereich über eine kleine Zone von etwa 9 × 13 mm, die für das Filamentschneidsystem reserviert ist. Dieser Bereich muss bei der Konstruktion von Bauteilen berücksichtigt werden, die nahezu die gesamte verfügbare Oberfläche einnehmen.
• QIDI Studio als Ausgangspunkt verwenden: Der Drucker ist auch mit anderen Slicern wie OrcaSlicer und PrusaSlicer kompatibel. Die offiziellen QIDI-Profile ermöglichen jedoch einen Start mit einer speziell auf das Gerät und das Material abgestimmten Konfiguration.
• Firmware und Software aktualisieren: Durch die Aktualisierung des Druckers und von QIDI Studio können Fehlerkorrekturen, Funktionsverbesserungen und neue Funktionen genutzt werden. Vor einer wichtigen Aktualisierung sollten die entsprechenden Versionshinweise geprüft werden.

Tipps nach Material

• PLA: Eine moderate Kammertemperatur verwenden oder die Kammer unbeheizt lassen, wenn keine Erwärmung erforderlich ist. Eine ausreichende Kühlung ist wichtig, um gute Überhänge, Brücken und Details zu erzielen.
• PETG: Auf eine saubere Druckoberfläche achten und eine moderate Kühlung verwenden. Bei Stringing zunächst Temperatur und Retraktion anpassen, bevor die Geschwindigkeit übermäßig erhöht wird.
• ABS und ASA: Die beheizte Druckkammer nutzen, um Warping und innere Spannungen zu reduzieren. Den Drucker während des Drucks geschlossen halten und Zugluft vermeiden. Bei großen Bauteilen ist ein ordnungsgemäßes Vorheizen des Druckbetts besonders wichtig.
• PA und Nylon: Das Filament während des gesamten Prozesses trocken halten. Diese Materialien nehmen leicht Feuchtigkeit auf und müssen möglicherweise auch dann getrocknet werden, wenn sie scheinbar korrekt gedruckt werden.
• PC: Eine warme und stabile Druckkammer verwenden und sicherstellen, dass das Filament ordnungsgemäß getrocknet ist. Bei großen Bauteilen kann eine gute thermische Vorbereitung vor Beginn des Drucks einen deutlichen Unterschied bei Haftung und Maßhaltigkeit bewirken.
• Kohlefaser- oder glasfaserverstärkte Filamente: Eine verschleißfeste Düse verwenden, das Filament trocken halten und berücksichtigen, dass diese Materialien möglicherweise andere Parameter als ihre unverstärkten Varianten erfordern.

Wichtig: Die Werte für Temperatur, Geschwindigkeit, Kühlung und Druckkammer müssen immer an das konkret verwendete Filament angepasst werden. Die Empfehlungen des Materialherstellers haben Vorrang vor allgemeinen Richtwerten, insbesondere bei der Verarbeitung technischer oder Verbundmaterialien.
